APÉNDICE 1 CONFIGURACIÓN DE Patillas
A1. Modelos sin salida de vídeo HD
‧ 16CH

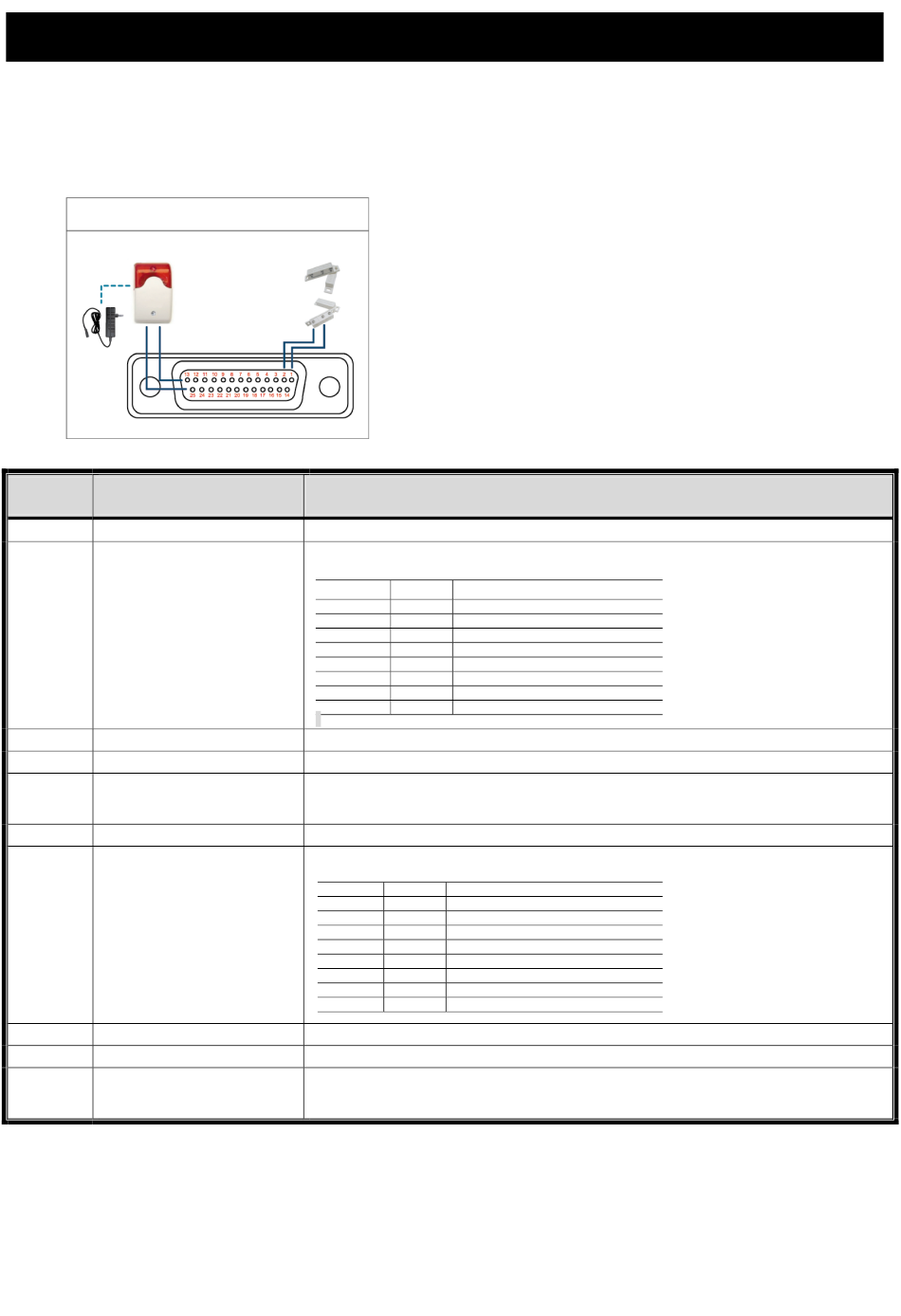

Aplicación de Conexión de PIN
Sirena
Adaptador de
la fuente de
alimentación
* El conector D-Sub mostrador anteriormente es opcional.
PIN FUNCIÓN
1
GND
2~9
ENTRADA DE ALARMA
10~11
PIN DESCONECTADO
12
RS485-A
13
Nº DE ALARMA EXTERNA
14
PIN DESCONECTADO
15~22
ENTRADA DE ALARMA
23~23
PIN DESCONECTADO
24
RS485-B
PUERTO COM DE ALARMA
25
EXTERNA
Contacto magnético
Vista de la Parte
de Soldadura del
Conector DSUB de
25 PINES
TIERRA
Conecte la ENTRADA DE ALARMA (PATILLA 2 -- 9) y GND (PATILLA 1) con cables. Una vez activada la
alarma, el DVR comenzará a grabar y se activará el sonido.
PIN
PIN 2
PIN 3
PIN 4
PIN 5
PIN 6
PIN 7
PIN 8
PIN 9
*
NA
En funcionamiento normal, el puerto COM se desconectará con NO. Pero si se activa alguna alarma, el
puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
NA
Conecte la ENTRADA DE ALARMA (PATILLA 15 - 22) y GND (PATILLA 1) con cables. Una vez activada
la alarma, el DVR comenzará a grabar y se activará el sonido.
PIN
PIN 15
PIN 16
PIN 17
PIN 18
PIN 19
PIN 20
PIN 21
PIN 22
*
NA
En funcionamiento normal, el puerto COM se desconectará con NO. Pero si se activa alguna alarma, el
puerto COM se conectará con NO.
Attention: The voltage restriction is under DC24V 1A.
Sirena:
Si el DVR se activa por medio de una alarma o al detectar
movimientos, el puerto COM se conectará a NO y la sirena
se iluminará y comenzará a sonar.
Contacto magnético:
Si el contacto magnético está abierto, la alarma se activará y
se iniciará la grabación.
DESCRIPCIÓN
Alarma Canal de vídeo correspondiente
1 CH1
3 CH3
5 CH5
7 CH7
9 CH9
11 CH11
13 CH13
15 CH15
Alarma Canal de vídeo correspondiente
2 CH2
4 CH4
6 CH6
8 CH8
10 CH10
12 CH12
14 CH14
16 CH16
16
