ANNEXE 1 DEFINITION DU CONNECTEUR E/S EXTERNE

‧ Modèle 16CH
* Le connecteur D-Sub est optionnel.
PIN FONCTION
1
GND
2~9
ENTREE ALARME
10~11
Réservés
12
RS485-A
13
SORTIE ALARME NO
14
Réservé
15~22
ENTREE ALARME
23~23
Réservés
24
RS485-B
25
SORTIE ALARME COM

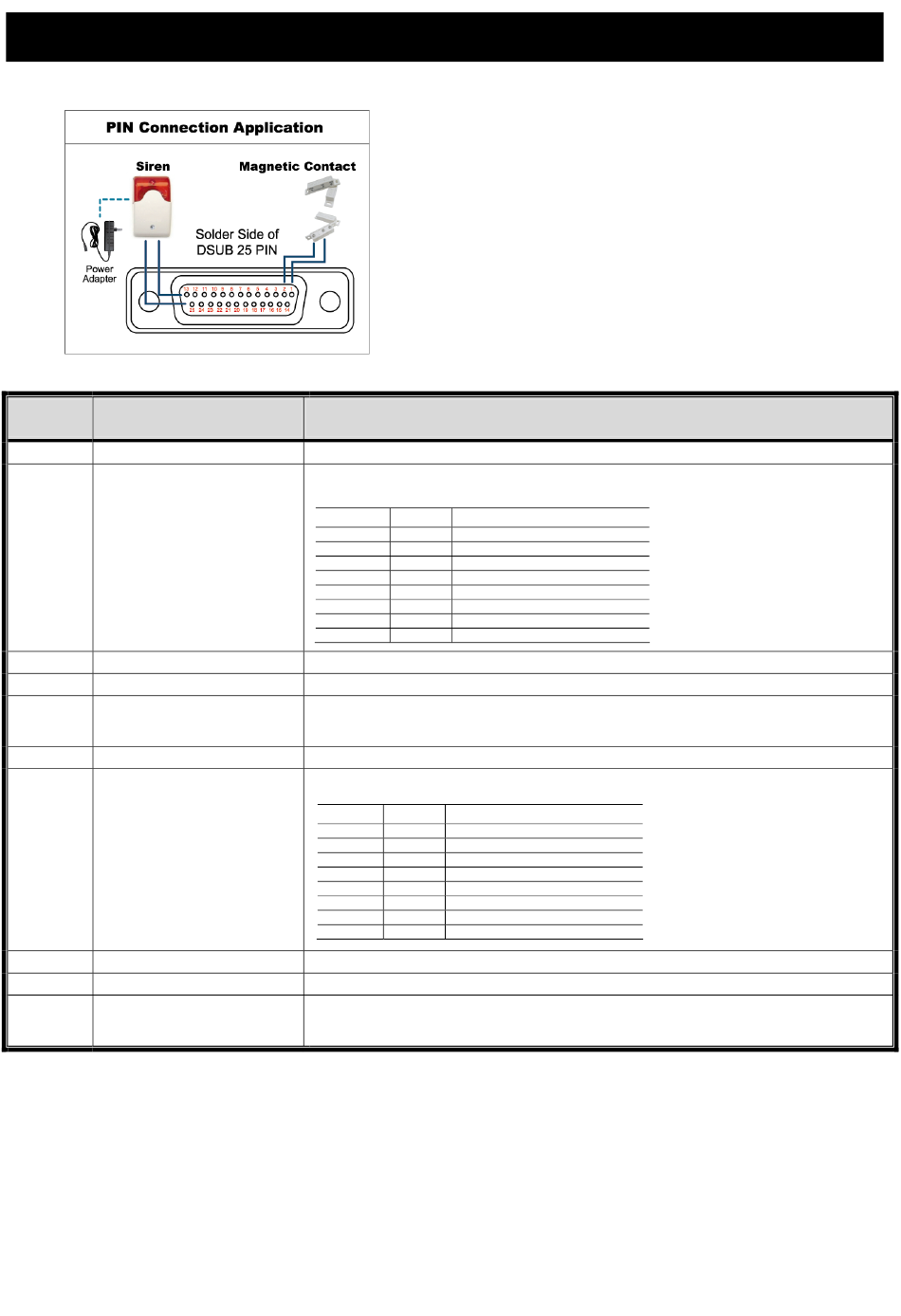

Sirène:
Lorsqu'une alarme est déclenchée, les deux broches SORTIE
ALARME NO & COM se connecte, faisant hurler la sirène et
allumer le gyrophare.
Contact Magnétique:
Lorsque le contact est rompu, le DVR interceptera l'alarme et
déclenchera l'enregistrement.
Masse
Connecter via les entrées alarme sur les broches 2~ 9 et la masse (PIN 1), ce qui permet au DVR de
réagir à l'alarme: enregistrement, alerte buzzer
Broche Alarme Canal vidéo
PIN 2 1 CH1
PIN 3 3 CH3
PIN 4 5 CH5
PIN 5 7 CH7
PIN 6 9 CH9
PIN 7 11 CH11
PIN 8 13 CH13
PIN 9 15 CH15
NA
Quand l'alarme est déclenchée, ce PIN est connecté au PIN 25, permettant d'actionner un dispositif
d'alarme externe.
Attention: Voltage limité à DC24V 1A.
NA
Connecter via les entrées alarme sur les broches 15~ 22 et la masse (PIN 1), ce qui permet au DVR de
réagir à l'alarme: enregistrement, alerte buzzer
Broche Alarme Canal vidéo
PIN 15 2 CH2
PIN 16 4 CH4
PIN 17 6 CH6
PIN 18 8 CH8
PIN 19 10 CH10
PIN 20 12 CH12
PIN 21 14 CH14
PIN 22 16 CH16
*
NA
Quand l'alarme est déclenchée, ce PIN est connecté au PIN 13, permettant d'actionner un dispositif
d'alarme externe.
Attention: Voltage limité à DC24V 1A.
14
DESCRIPTION
