‧ Modèle 8CH
* Le connecteur D-Sub est optionnel.
PIN FONCTION
1
GND
2~5
ENTREE ALARME
6 ~ 11
Réservés
12
RS485-A
13
SORTIE ALARME NO
14
Réservé
15~18
ALARM INPUT
19~23
Réservés
24
RS485-B
25
SORTIE ALARME COM

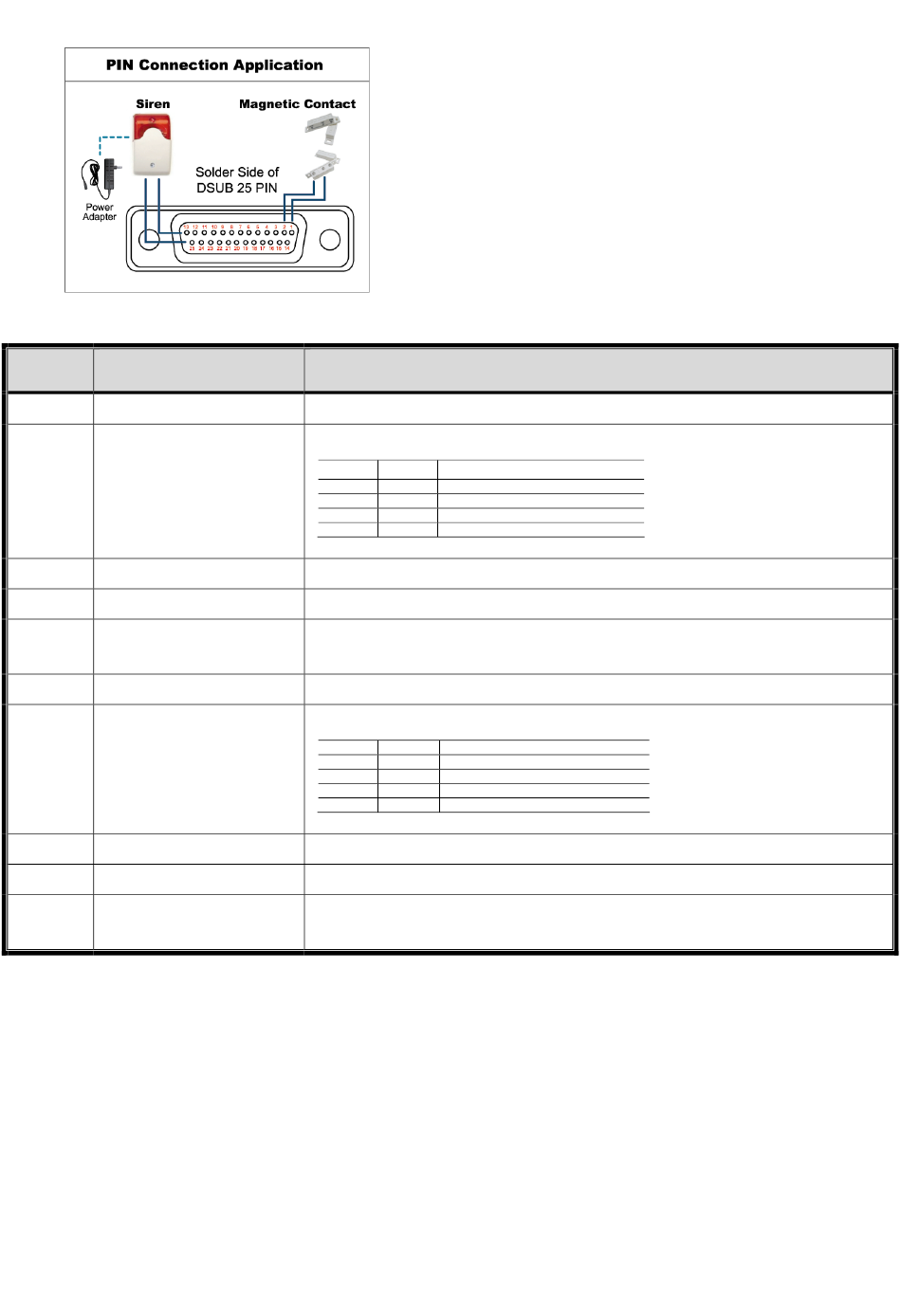

Sirène:
Lorsqu'une alarme est déclenchée, les deux broches SORTIE
ALARME NO & COM se connecte, faisant hurler la sirène et
allumer le gyrophare.
Contact Magnétique:
Lorsque le contact est rompu, le DVR interceptera l'alarme et
déclenchera l'enregistrement.
Masse
Connecter via les entrées alarme sur les broches 2~ 5 et la masse (PIN 1), ce qui permet au DVR de
réagir à l'alarme: enregistrement, alerte buzzer
PIN Alarm Corresponding video channel
PIN 2 1 CH1
PIN 3 3 CH3
PIN 4 5 CH5
PIN 5 7 CH7
*
NA
Quand l'alarme est déclenchée, ce PIN est connecté au PIN 25, permettant d'actionner un dispositif
d'alarme externe.
Attention: Voltage limité à DC24V 1A.
NA
Connecter via les entrées alarme sur les broches 15~ 18 et la masse (PIN 1), ce qui permet au DVR de
réagir à l'alarme: enregistrement, alerte buzzer
PIN Alarm Corresponding video channel
PIN 15 2 CH2
PIN 16 4 CH4
PIN 17 6 CH6
PIN 18 8 CH8
*
NA
Quand l'alarme est déclenchée, ce PIN est connecté au PIN 13, permettant d'actionner un dispositif
d'alarme externe.
Attention: Voltage limité à DC24V 1A.
15
DESCRIPTION
.
