Para efectuar esta operación, aplicar las siguientes
instrucciones.
1 - Cerrar el grifo de alimentación del gas.
2 - Retirar el mando (A).
3 - Desenroscar los tornillos (C) y desmontar el ta-
blero de instrumentos (B).
4 - Extraer el tornillo (D).
5 - Regular la posición del soporte quemador (E),
dejándolo a una distancia de 20 mm y enroscar
el tornillo (D).
6 - Una vez concluida la operación, reinstalar el
panel de mandos (B) y los mandos (A).
Para efectuar esta operación, aplicar las siguientes
instrucciones.
1 - Cerrar el grifo de alimentación del gas.
2 - Retirar el mando (A).
3 - Desenroscar los tornillos (C) y desmontar
el tablero de instrumentos (B).
4 - Extraer el tornillo (D).
5 - Regular la posición del soporte quemador (E),
dejándolo a una distancia de 20 mm y enroscar
el tornillo (D).
6 - Una vez concluida la operación, reinstalar el
panel de mandos (B) y los mandos (A).
IT IT
GB GB
DE DE
FR FR
Para efectuar esta operación, aplicar las siguientes ins-
trucciones.
1 - Cerrar el grifo de alimentación del gas.
ES
2 - Retirar el mando (A).
3 - Desenroscar los tornillos (C) y desmontar el table-
ro de instrumentos (B).
4 - Desenroscar los tornillos (D) y extraer el casquete
(E).
5 - Extraer el cono (F).
6 - Limpiar el cono (F) y también su alojamiento.
7 - Aplicar grasa en el cono (F), volver a instalarlo en
su alojamiento, girándolo varias veces.
8 - Extraer el cono (F) a fin de eliminar el exceso de
grasa.
9 - Reinstalar el cono (F) y la cúpula (E).
10 - Una vez concluida la operación, reinstalar el panel
de mandos (B) y los mandos (A).
Español

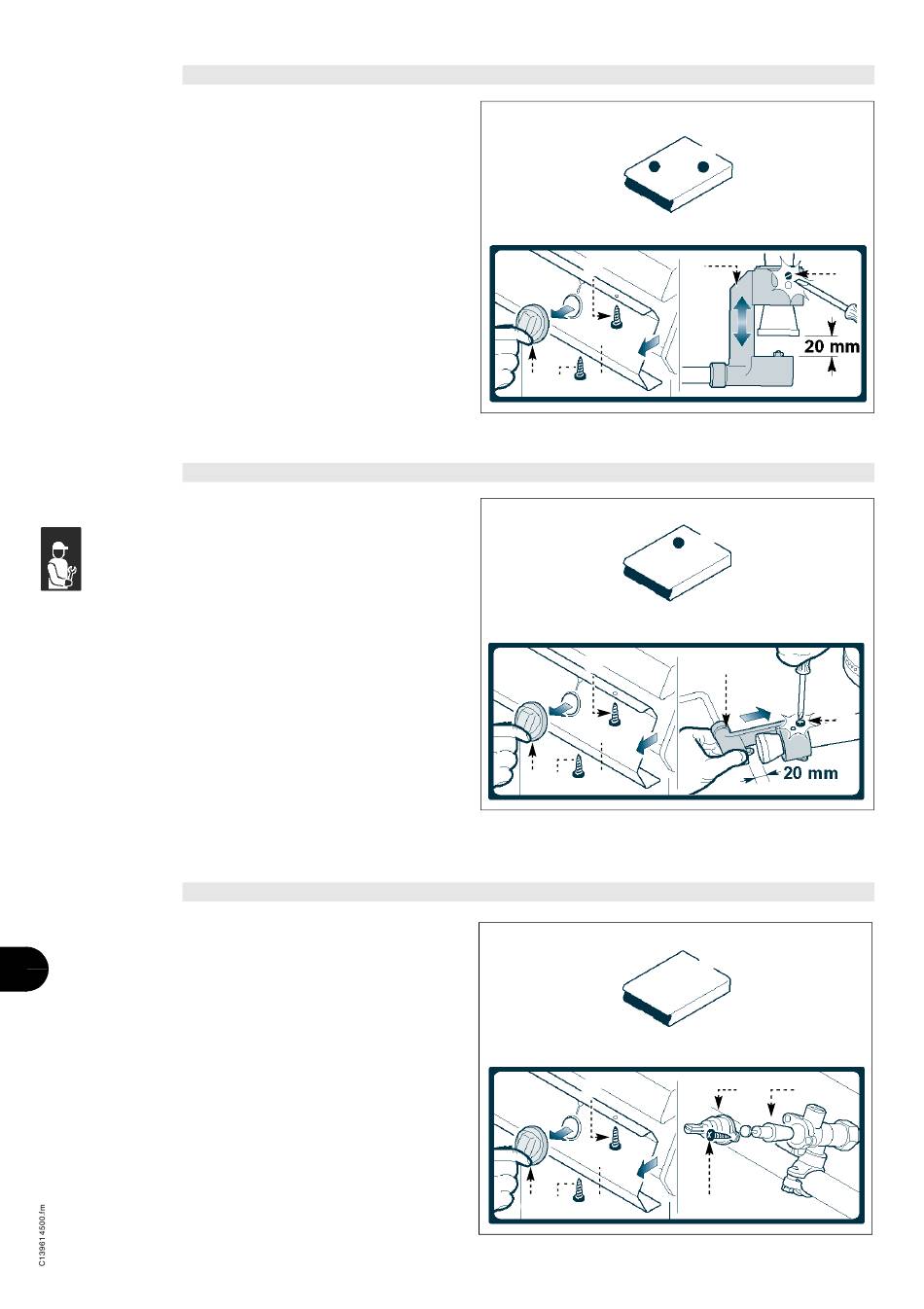

REGULACIÓN AIRE PRIMARIO QUEMADOR DE PLANO (7 KW)
REGULACIÓN AIRE PRIMARIO QUEMADOR DE PLANO (10 KW)
ENGRASAR DEL GRIFO GAS
C
A C B
C
A C B
C
A C B
