RECOMENDACIONES PARA EFECTUAR LAS REGULACIONES
Importante
Antes de efectuar cualquier tipo de regula-
ción, activar todos los dispositivos de se-
guridad previstos y evaluar la conveniencia
de informar oportunamente tanto al perso-
nal operativo como al que se encuentra en
zona próxima. En especial, cerrar el grifo

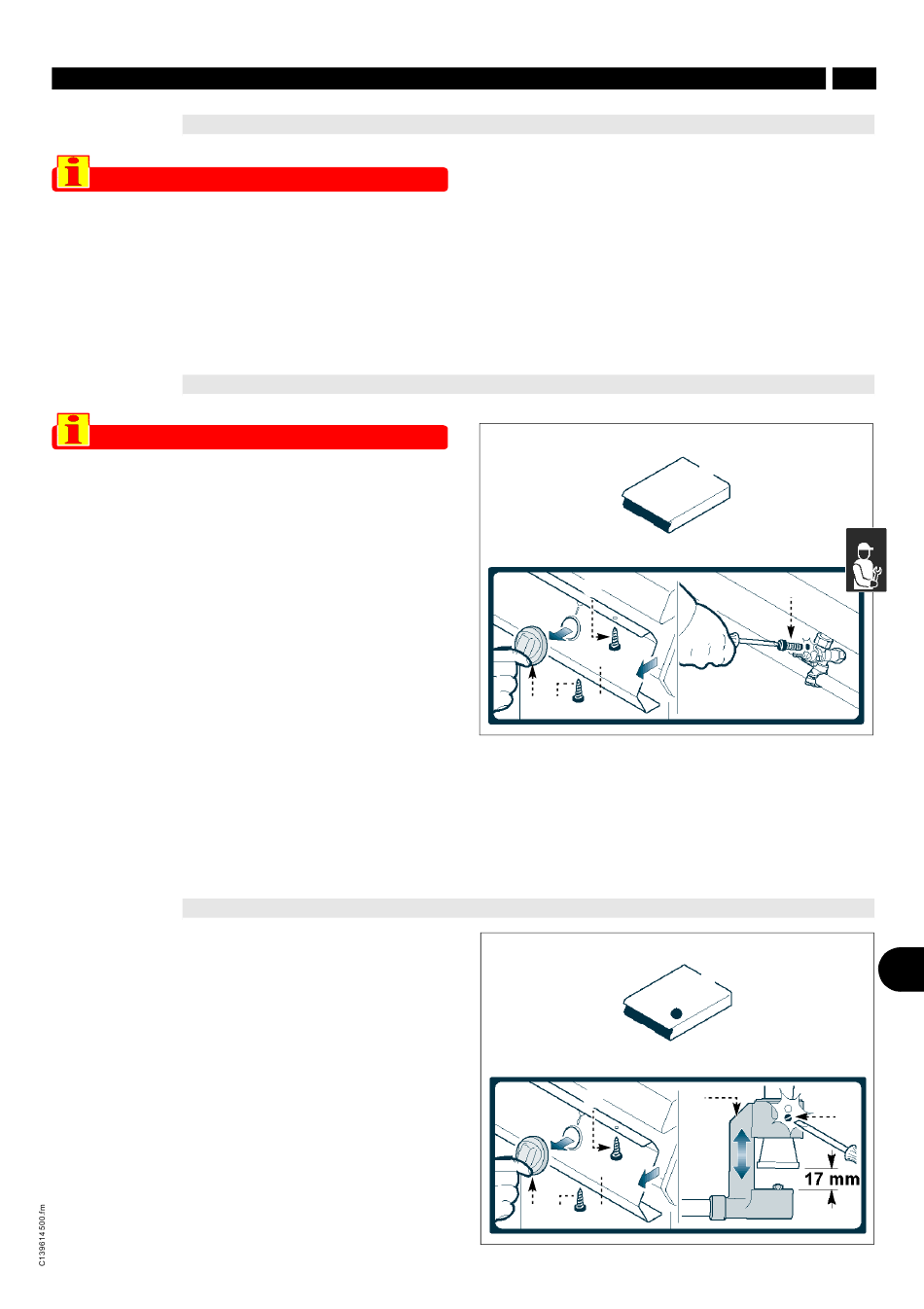

REGULACIÓN MÍNIMO GRIFO CON VÁLVULA DE SEGURIDAD GAS
Importante
Esta regulación deberá efectuarse sólo si el
tipo de gas a conectar es diferente de aquél
de prueba en fábrica y después de haber
efectuado la transformación de la alimenta-
ción (véase pág. 14). Antes de efectuar esta
regulación se deberá verificar que la pre-
sión del gas de alimentación corresponda
al valor de presión nominal relativo a ese
tipo de gas (véase tabla en la parte conclu-
siva del manual).
Para efectuar esta operación, aplicar las siguientes
instrucciones.
1 - Cerrar el grifo de alimentación del gas.
2 - Retirar el mando (A).
3 - Desenroscar los tornillos (C) y desmontar el ta-
blero de instrumentos (B).
4 - Extraer el inyector (D) y sustituirlo por otro que
sea adecuado para el tipo de gas utilizado
REGULACIÓN AIRE PRIMARIO QUEMADOR DE PLANO (4 KW)
Para efectuar esta operación, aplicar las siguientes
instrucciones.
1 - Cerrar el grifo de alimentación del gas.
2 - Retirar el mando (A).
3 - Desenroscar los tornillos (C) y desmontar el ta-
blero de instrumentos (B).
4 - Extraer el tornillo (D).
5 - Regular la posición del soporte quemador (E),
dejándolo a una distancia de 17 mm y enroscar
el tornillo (D).
6 - Una vez concluida la operación, reinstalar el
panel de mandos (B) y los mandos (A).

REGULACIONES

- 15 -
de alimentación del gas e impedir el acceso
a todos los dispositivos que, en caso de ser
activados, podrían provocar situaciones de
peligro inesperado en cuanto a seguridad y
salud de las personas.
C
A C B
(véase tabla al final del manual).
5 - Enroscar a fondo el inyector.
6 - Una vez efectuada la regulación sellar el torni-
llo con pintura.
7 - Una vez concluida la operación, reinstalar el
panel de mandos (B) y los mandos (A).
C
A C B
8
D
IDM-39614501400.tif
E
D
IDM-39614501500.tif
