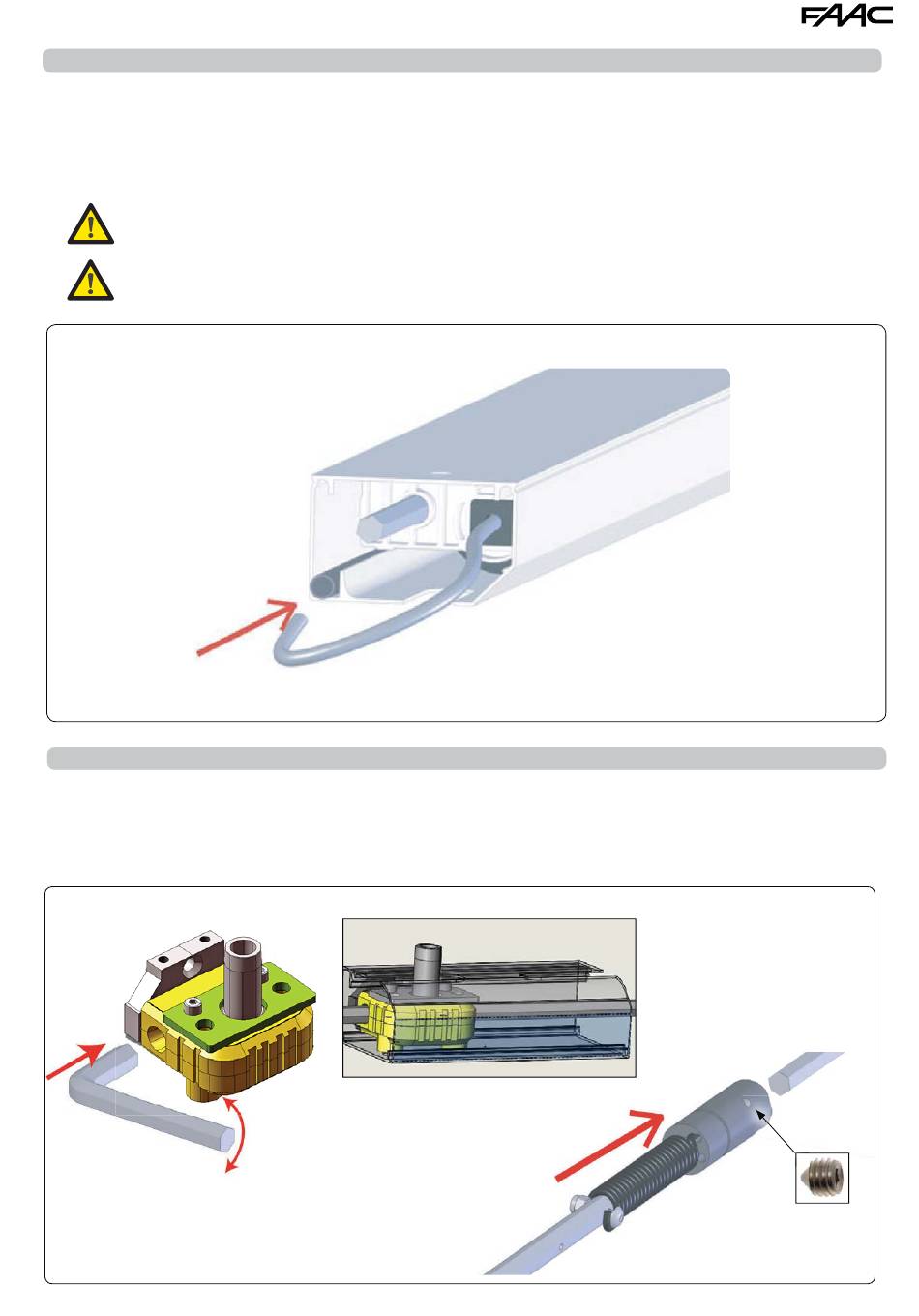

5.2
Kabelausgang
Nur für die Einstellungen 2 und 3:
das elektrische Kabel im entsprechenden Rohr aus PVC durchführen (siehe Abbildung 7).
ACHTUNG: Das elektrische Kabel darf mit keinem beweglichen Teil in Berührung sein.
ACHTUNG: Es ist wichtig, dass das Kabel sehr gespannt ist.
5.3
Zusammenbau
An jedem Ende die Umlenkungen einführen, sicherstellen, dass die Schrauben der Verstärkung korrekt angezogen sind.
Die sechseckige Antriebswelle in die sechseckige Bohrung der Umlenkung einführen.
Die Antriebsachse in den Motorrahmen einführen und den Stift (A) gut festziehen. (Abb. 8)
Um den Vorgang einfacher zu gestalten, das
Sechseck der Umlenkung mit einem 10er-
Schlüssel drehen lassen.
ND1
9
Abb. 7
A
Abb. 8
732558 - Rev. D
