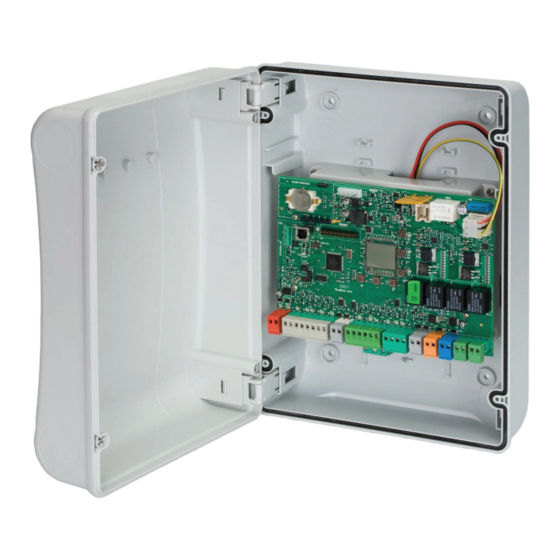

FAAC e124 Kurzanleitung
  1. Anleitungen
  2. Marken
  3. FAAC Anleitungen
  4. Steuergeräte
  5. e124
  6. Kurzanleitung

FAAC e124 Kurzanleitung

Vorschau ausblenden Andere Handbücher für e124:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
E124
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FAAC e124

Inhaltszusammenfassung für FAAC e124

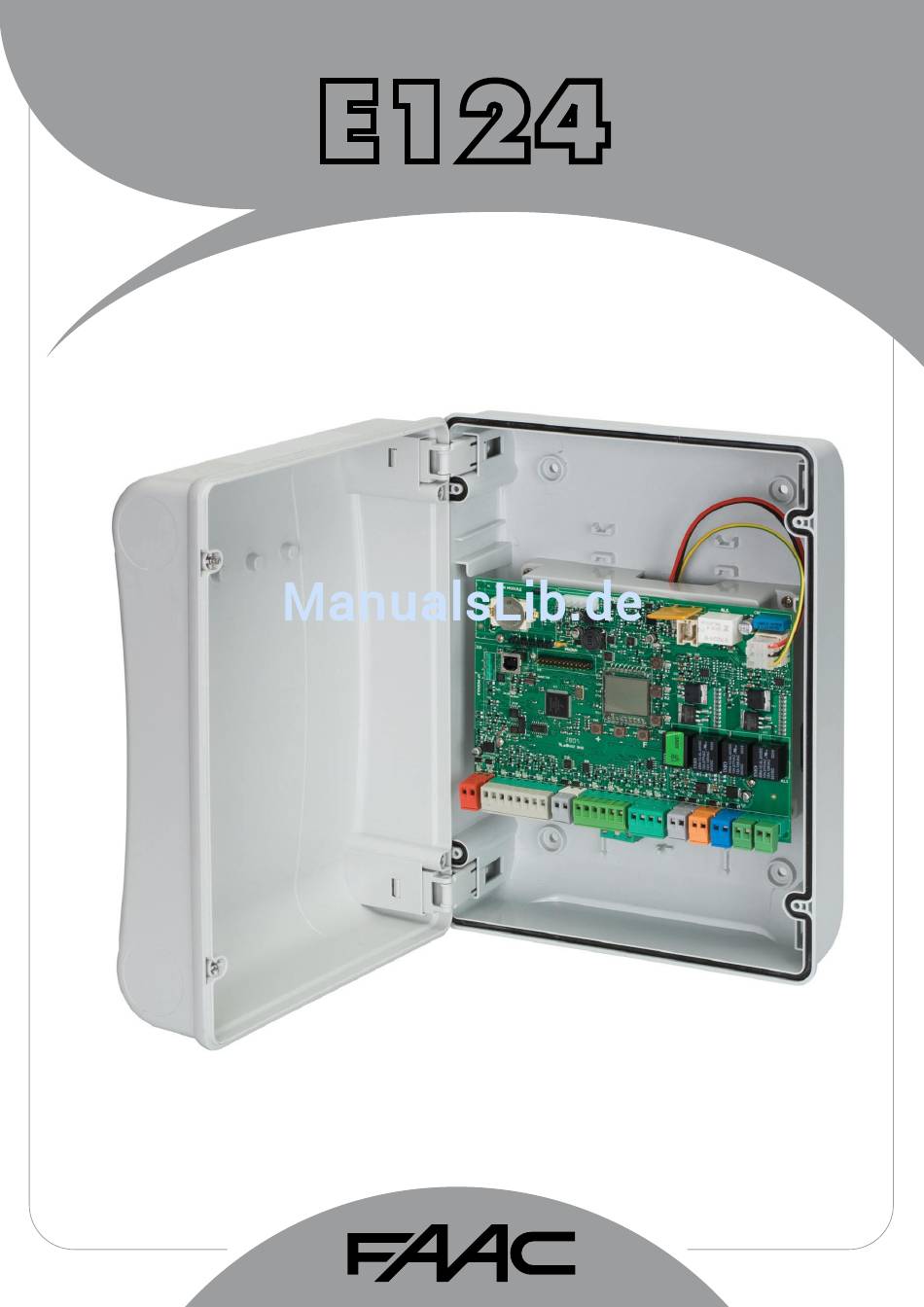

  • Seite 1 E124...

  • Seite 2: Ce-Konformitätserklärung

    Via Calari, 0 - 40069 Zola Predosa BOLOGNA - ITALIEN Erklärt, dass: Das elektronische Steuergerät E24 • ·entspricht den wesentlichen Sicherheitsanforderungen der folgenden EWG-Richtlinien 2006/95/EG Niederspannungsrichtlinie 2004/108/EG Richtlinie zur elektromagnetischen Verträglichkeit Zusätzliche Anmerkung: Dieses Produkt wurde in einer typischen, homogenen Konfiguration getestet (alle von FAAC S.p.A. hergestellten Produkte). Bologna, 01 März 2010 Der Geschäftsführer A.Marcellan TECHNISCHE DATEN Hauptnetzversorgung mit Schaltnetzteil Drehzahl des Motors...
  • Seite 3 LAYOUT UND BAUTEILE E124 DL15 DL14 DL16 DL17 DL19 DL18 DL20 DL12 DL13 DL10 DL11 BESCHREIBUNG DER BAUTEILE DISPLAY FÜR ANZEIGE UND PROGRAMMIERUNG ANZEIGE-LED TASTE “SW1” (TASTE R1) DL16 PROGRAMMIERTASTE “R1” DL17 ANZEIGE-LED TASTE “SW2” (TASTE R2) PROGRAMMIERTASTE “R2” DL18 ANZEIGE-LED TASTE “SW3”...
  • Seite 4 HAUPTNETZVERSORGUNG 230/115 V KLEMMENLEISTE MOTOREN J11 (MOT1): Anschluss des Motors, angeschlossen an Flügel  bzw. den Flügel, der sich beim Öffnen zuerst öffnet. J12 (MOT2): Anschluss des Motors, angeschlossen an Flügel 2 115 Vac bzw. den Flügel, der sich beim Öffnen als zweiter öffnet. 230 Vac Wenn nur ein Motor angeschlossen wird, muss dieser an die Klemme J11 (MOT1)

  • Seite 5: Elektrische Anschlüsse

    Max. Last 24 Vdc – 500 mA ANSCHLUSS VON TRADITIONELLEN SICHERHEITSEINRICHTUNGEN In der folgenden Tabelle sind die Programmierungen der DIP-Schalter im Sender und Empfänger der BUS-2EASY-Fotozellen Mit dem elektronischen Gerät E124 können traditionelle aufgeführt. Fotozellenvorrichtungen (Relaisöffnerkontakt) und/oder BUS-2EASY-Fotozellen (Open-Collector-Kontakt) verwendet werden.
  • Seite 6 EINSPEICHERUNG DES BUS-2EASY-ZUBEHÖRS Die Stromzufuhr zur Karte unterbrechen. Die beiden Kabel der BUS-2EASY-Zubehörteile an die rote Klemmenleiste J3 anschließen (die Polarität ist nicht zu berücksichtigen). Die Karte mit Strom versorgen und darauf achten, dass zuerst der Steckverbinder J der Hauptversorgung (vom Schaltnetzteil) und dann der Steckverbinder J2 von den eventuellen Batterien anzuschließen sind.
  • Seite 7 STECKVERBINDER J13 – SCHNELLANSCHLUSS MODUL XF EINSPEICHERUNG DER SLH-FUNKSTEUERUNGEN Auf der SLH-Funksteuerung die Tasten P und P2 gleichzeitig anhaltend drücken. Die LED der Funksteuerung blinkt. Beide Tasten loslassen. Die Taste R (SW) oder R2 (SW2) drücken, um jeweils die vollständige Öffnung (OPEN A) bzw. die Teilöffnung (OPEN B) einzuspeichern.
  • Seite 8 Default 0 1 DEFAULT: konfiguriert die Parameter mit den DEFAULT-Werten für eine Installation mit nicht von FAAC hergestellten Antrieben (siehe Spalte Default 0). konfiguriert die Parameter mit den DEFAULT-Werten für eine Installation mit FAAC-Antrieben 412, 413/415, 770 und 390 (siehe Spalte Default ).
  • Seite 9 Display Funktion Default Default Default Default Default Default PAUSENZEIT A: Pausenzeit bei einem Befehl zur VOLLSTÄNDIGEN Öffnung. Diese Funktion steht nur dann zur Verfügung, wenn eine Steuerungslogik mit Pausenzeit ausgewählt wurde (programmierbar von 0 bis 59 Sek. im Sekundentakt). Die Anzeige ändert sich dann in Minuten und Zehntelsekunden (getrennt durch einen Punkt), und die Zeit wird im 0-Sekunden-Takt eingestellt, bis zu einem Höchstwert von...
  • Seite 10 Display Funktion Default Default Default Default Default Default VERLANGSAMUNG: Einstellung des Verlangsamungsbereichs als Prozentanteil am Gesamthub der Flügel, programmierbar von %, in -%-Schritten. = keine Verlangsamung = Mindestverlangsamungsbereich = max. Verlangsamungsbereich W e i t e r e d e t a i l l i e r t e r e Programmierungsmöglichkeiten sind über die PC-Programmierung möglich (siehe entsprechende Anweisungen).
  • Seite 11 Display Funktion Default Default Default Default Default Default FLÜGELVERZÖGERUNG BEIM ÖFFNEN: Das Starten des Flügels 2 beim Öffnen wird zum Flügel  verzögert, wobei Interferenzen zwischen den Flügeln vermieden werden. Y aktiv = nicht aktiv BETRIEBSZEIT (Timeout): Eingestellt werden sollte ein Wert, der über dem erforderlichen Zeitraum zum vollständigen Öffnen und Schließen des Tors liegt, 01...

  • Seite 12: Endschalter Beim Öffnen

    Display Display Funktion Funktion Default Default Default Default Default Default Default Default Default Default ENDSCHALTER BEIM ÖFFNEN: Durch den Einsatz von Endschaltern beim Öffnen kann die Stelle angegeben werden, nach der das Gerät den mechanischen Endanschlag ( ) sucht, oder der unmittelbare Stillstand der Automation geschaltet werden ( = kein Endschalter beim Öffnen für beide Flügel = Suche des Endanschlags für Flügel  und 2...
  • Seite 13 Display Funktion Default Default Default Default Default Default FOTOZELLEN BEIM SCHLIESSEN: Die Funktion aktivieren, wenn die Fotozellen beim Schließen das Anhalten der Bewegung bewirken und beim Freiwerden die Bewegungsrichtung umkehren sollen. Wenn diese Funktion nicht aktiviert ist, bewirkt das Ansprechen der Fotozellen beim Schließen normalerweise eine unverzügliche Umkehrung der Bewegungsrichtung der Flügel.
  • Seite 14 Display Funktion Default Default Default Default Default Default OUT 1: Ermöglicht die Aktivierung des Ausgangs OUT2 (Open Collector Schließer) in einer der folgenden Funktionen: = immer aktiv = FAIL-SAFE = KONTROLLLEUCHTE (AUS wenn geschlossen, ein beim Öffnen und wenn offen/in Pause, Blinklicht beim Schließen) = SERVICELAMPE (siehe nächster Parameter) = ALARM BATTERIEBETRIEB...

  • Seite 15: Zyklusprogrammierung (In Tausenden)

    Display Funktion Default Default Default Default Default Default SERVICE-ANFORDERUNG - ZYKLENZÄHLER (kombiniert mit den beiden nächsten Funktionen): = Wenn die mit den nächsten Funktionen festzulegende Zyklenanzahl erreicht wird, erfolgt ein Vorblinken von 8 Sekunden (zusätzlich zu dem eventuell mit der Funktion eingestellten Blinken) vor jeder Bewegung.

  • Seite 16: Stör- Und Fehlermeldungen

    LERNVERFAHREN DER BETRIEBSZEITEN – SETUP Die Öffnungs- und Schließzeit wird durch ein Lern-Verfahren der Betriebszeiten (SETUP) bestimmt. Dieser Vorgang ist für alle auswählbaren Defaultwerte gleich. Durch den Anschluss der Encoder an die entsprechenden Eingänge (J3 oder J7) erkennt die Karte dieses Zubehör automatisch.
  • Seite 17 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
