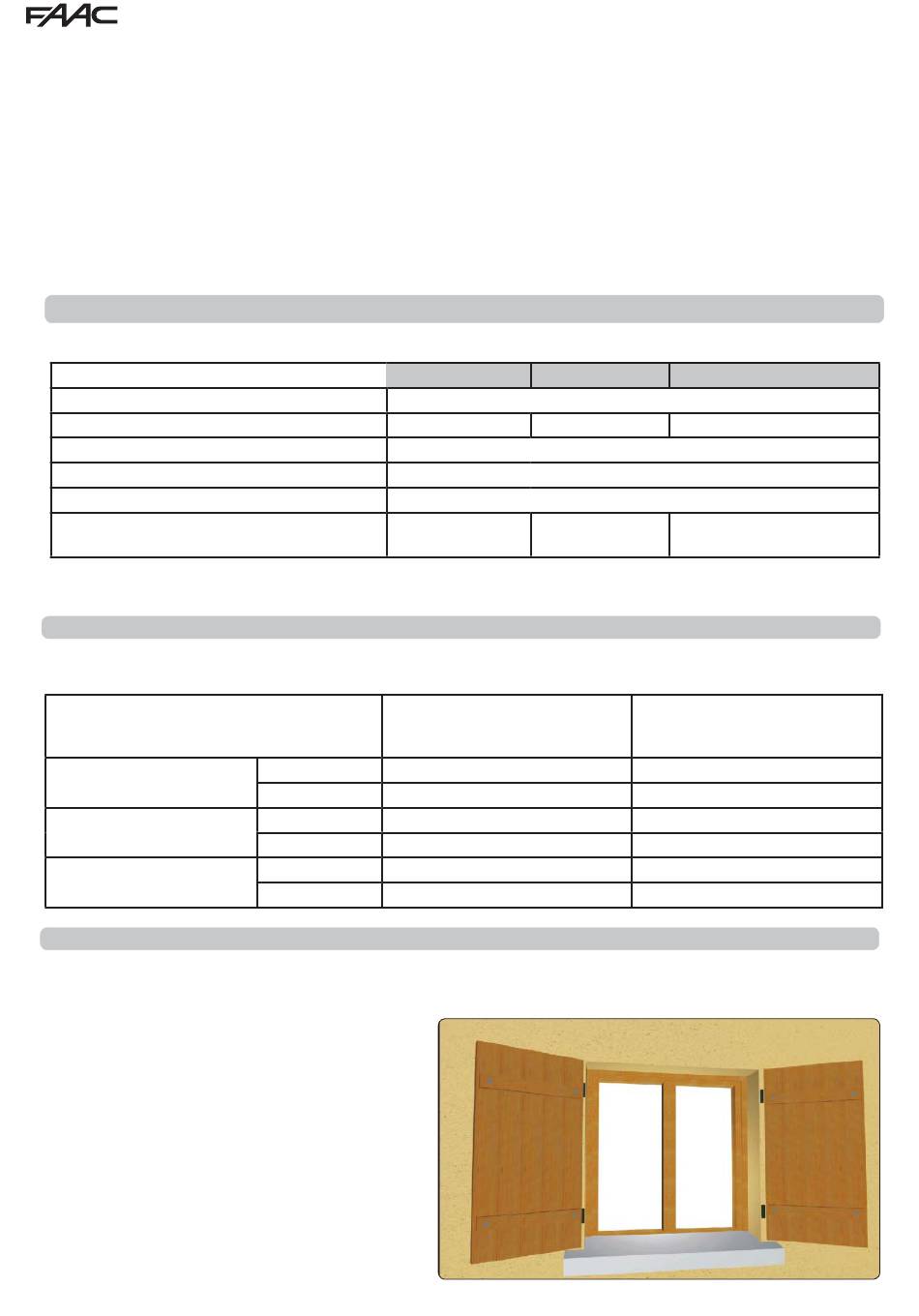

Die automatischen Anlagen der Linie N1D wurden entwickelt, um Fensterläden in den 16 im Kapitel 4 beschriebenen Konfi gurationen zu
automatisieren.
Bei Anwendungen mit zwei Flügeln müssen die Öff nungswinkel der beiden Flügel gleich sein.
Bei den verschiedenen Modellen sind unterschiedliche Antriebsarten vorgesehen:
1) SET N1D : wird über zwei verschiedene Öff nungs- und Schließungstasten gesteuert, die mit Totmannlogik ausgestattet sind. Beim
Modell Set N1D sind keine automatischen Endschalter vorgesehen.
2) SET N1D AUTO : wird über zwei verschiedene Öff nungs- /Schließungstasten gesteuert. Beim Set Modell N1D AUTO sind automatische
Endschalter vorgesehen, die die mechanischen Anschläge zum Öff nen und Schließen erkennen und den Hub unterbrechen.
3) SET N1D SENSO: wird über eine Fernbedienung und eine Taste mit Schrittschaltlogik gesteuert (Optional). Die Endschalter zum Öff nen
und Schließen werden während des Einlernvorgangs eingestellt. Die automatische Anlage erkennt eventuell vorhandene Hindernisse
während des Hubs.
3
VORARBEITEN UND TECHNISCHE MERKMALE
VERSORGUNGSSPANNUNG
LEISTUNG
ZEIT FÜR DIE ÖFFNUNG/SCHLIESSUNG
AUSGANG VERSORGUNGSKABEL
RAL GEHÄUSE
STEUERUNG
3.1
Anwendungsgrenzen
In der folgenden Tabelle sind die Anwendungsgrenzen der verschiedenen Sets angegeben.
MODELL
SET N1D
SET N1D AUTO
SET N1D SENSO
3.2
Prüfung der Funktionstüchtigkeit des Fensterladens
Zuerst die Funktionstüchtigkeit des Fensterladens prüfen.
Bei bedarf die Scharniere schmieren und den Fensterladen
nivellieren. (Abb. 3.1)
ND1
SET N1D
130 W
Totmannumlenker
MINDESTBREITE RAUM (mm)
(*wenn man das Gehäuse und die
Welle abschneidet)
1 FLÜGEL
2 FLÜGEL
1 FLÜGEL
2 FLÜGEL
1 FLÜGEL
2 FLÜGEL
SET N1D AUTO
230 V 50-60 Hz
180 W
Circa 16 Sekunden
Rechts oder links
Weiß RAL 9010 oder braun RAL 8017
Umschalter
Öff nen/Schließen
672 (* 600)
850 (* 780)
760 (* 660)
960 (* 860)
760 (* 660)
960 (* 860)
4
SET N1D SENSO
180 W
Funksender 433 MHz oder Taste
mit Schrittschaltlogik
MAXIMALBREITE RAUM (mm)
1100
1400
1400
1600
1400
1600
732558 - Rev. D
Abb. 3.1
