5.4
Befestigungsbohrungen

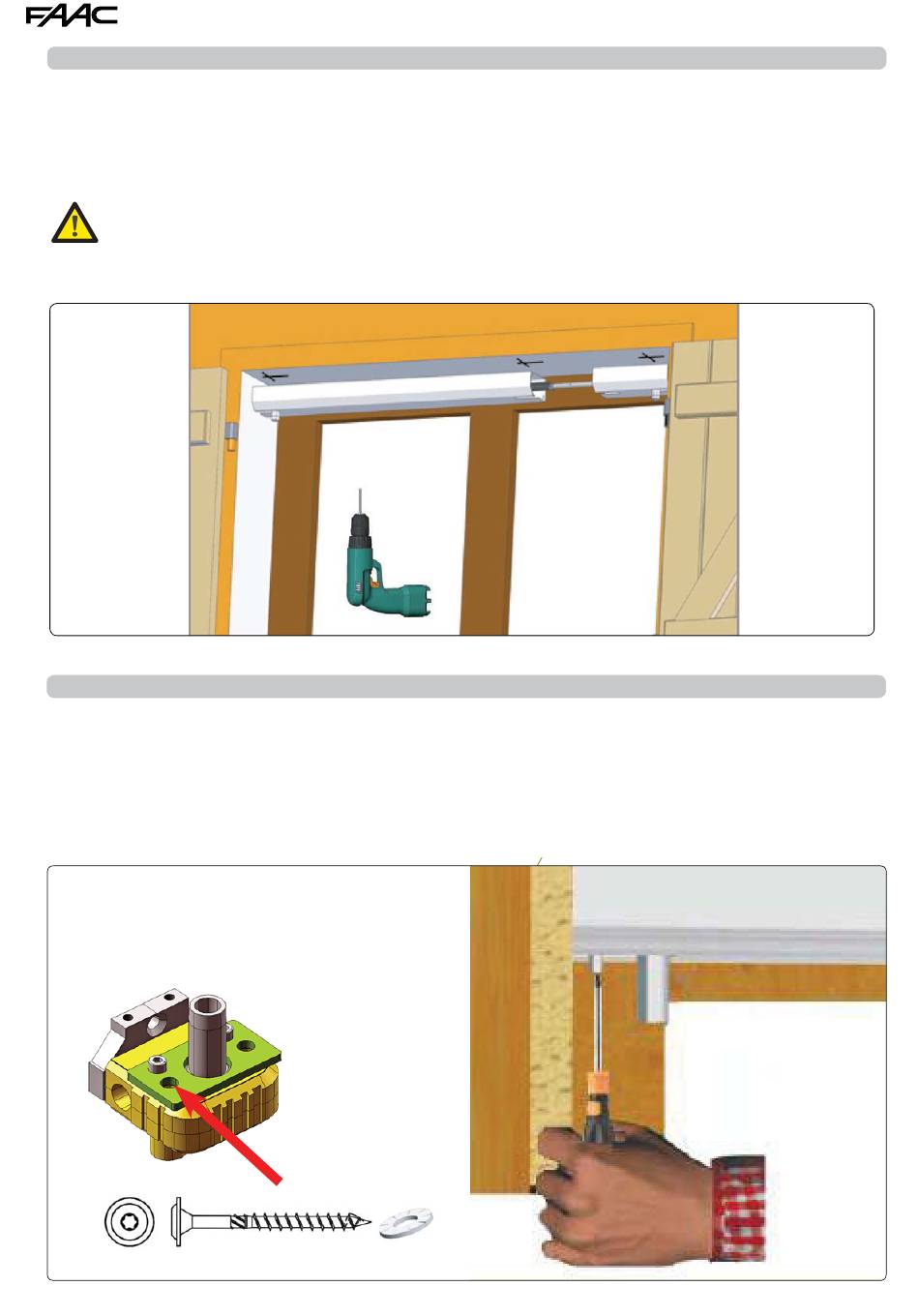

Die Teile zusammenbauen und sie unter dem Sturz oder auf dem Fensterbrett positionieren (auf der Abbildung 9 Montage am Sturz).
Die Position der Bohrungen auf dem Rahmen anzeichnen und mit einer geeigneten Spitze bohren.
Für das Material, an dem das Set N1D montiert wird, geeignete Dübel einbauen.
ACHTUNG: Eine gute Befestigung ist für den korrekten Betrieb der Vorrichtung wichtig. Aus diesem Grund müssen die Dübel
für die Art des Befestigungsmaterials und für Schrauben 8x80 geeignet sein.
5.5
Befestigung des Rahmens
Sicherstellen, dass die Rahmen ausgerichtet sind.
Mit der Wasserwaage kontrollieren, dass die Vorrichtung waagrecht ist.
Die mitgelieferten Zahnscheiben positionieren und die Zugstangen mit einem Schlüssel Torx T40 anziehen.
Für die Fortsetzung des Vorgangs wird auf das Kapitel 9 verwiesen.
ND1
10
Abb. 9
Abb. 10
732558 - Rev. D
