6.2
Kabelausgang
Nur für die Einstellungen 6 und 7:
•

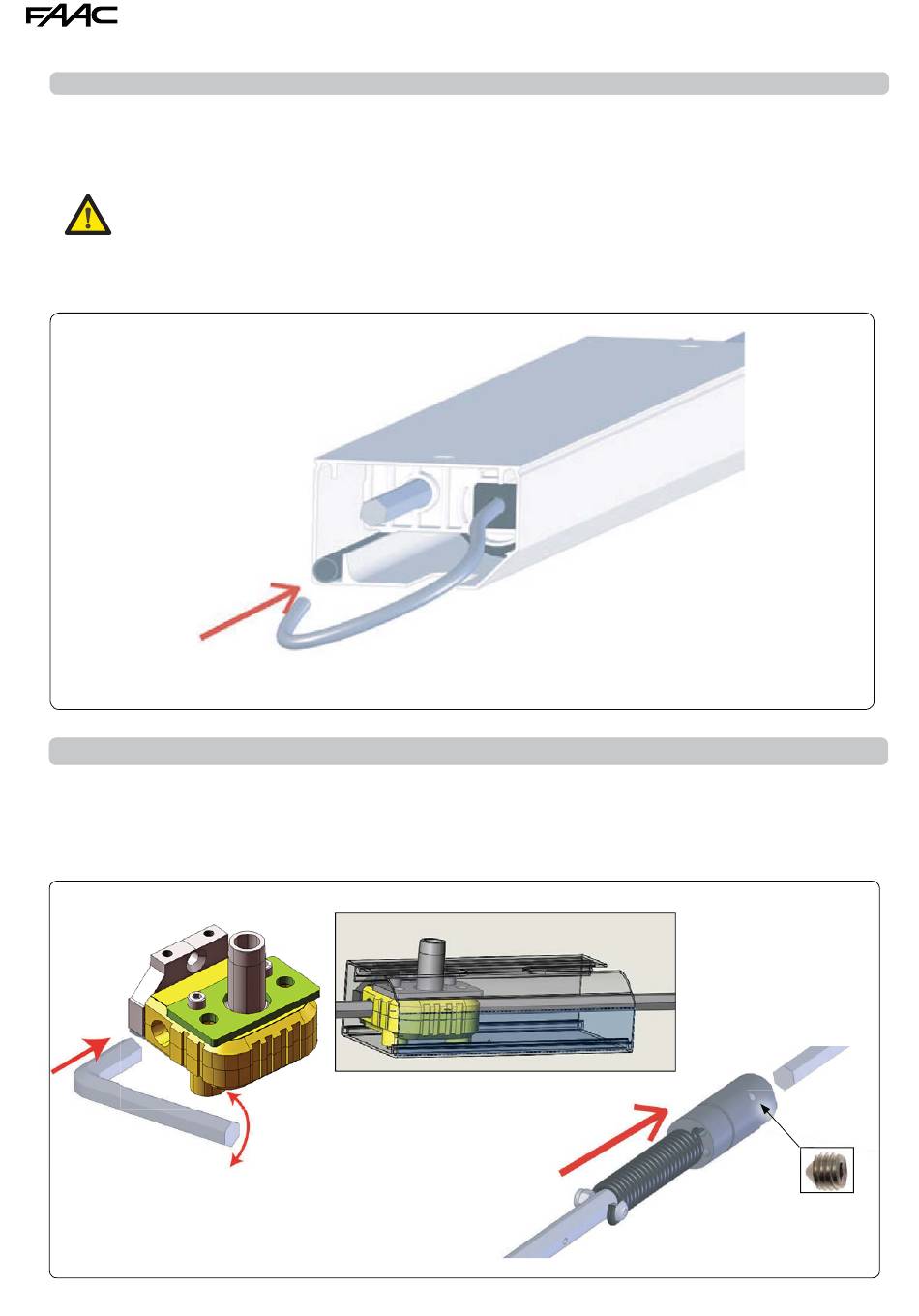

das elektrische Kabel im entsprechenden Rohr aus PVC durchführen (siehe Abbildung 13).
ACHTUNG: Das elektrische Kabel darf mit keinem beweglichen Teil in Berührung sein.
ACHTUNG: Es ist wichtig, dass das Kabel sehr gespannt ist.
6.3
Zusammenbau
An beiden Enden die Umlenkungen einführen und sicherstellen, dass die Verstärkung korrekt montiert ist.
Die sechseckige Antriebswelle in die sechseckige Bohrung der Umlenkung einführen.
Die Achse in den Motorrahmen einführen und den Stift A gut festziehen (Abb. 14)
Um den Vorgang einfacher zu gestalten, das
Sechseck der Umlenkung mit einem 10er-Schlüssel
drehen lassen.
ND1
12
Abb. 13
A
Abb. 14
732558 - Rev. D
