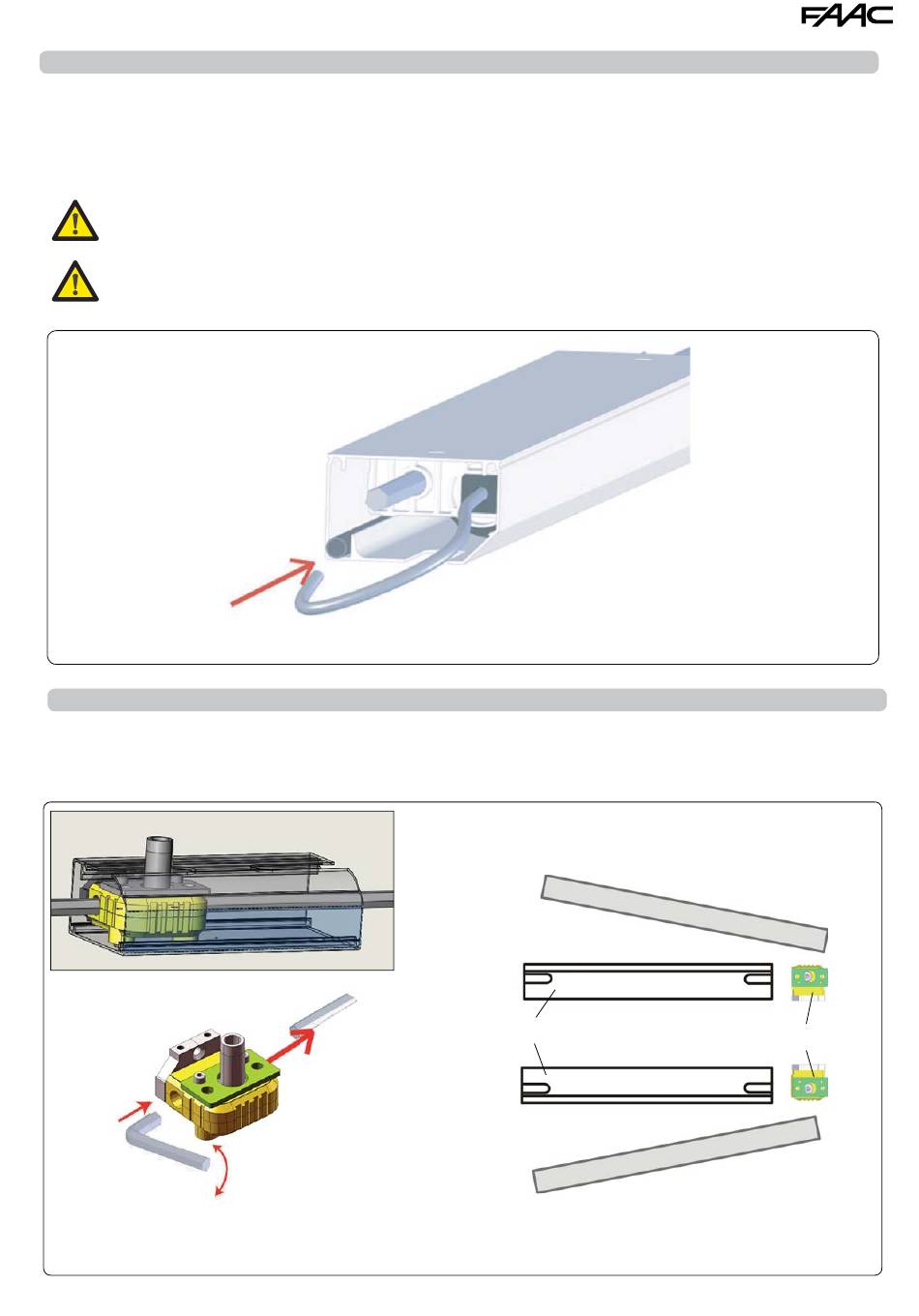

7.2
Kabelausgang
Nur für die Einstellungen 10 und 11:
•
das elektrische Kabel im entsprechenden Rohr aus PVC durchführen (siehe Abbildung 19).
ACHTUNG: Das elektrische Kabel darf mit keinem beweglichen Teil in Berührung sein.
ACHTUNG: Es ist wichtig, dass das Kabel sehr gespannt ist.
7.3
Zusammenbau
Die Umlenkung rechts einführen und sicherstellen, dass die Verstärkung korrekt montiert ist.
Den Rahmen positionieren.
Um den Vorgang einfacher zu gestalten, das
Sechseck der Umlenkung mit einem 10er-
Schlüssel drehen lassen.
ND1
A. Motorrahmen.
B.
Schnellumlenkung (grau).
Außen
A
Außen
15
Innen
B
732558 - Rev. D
Abb. 19
Abb. 20
