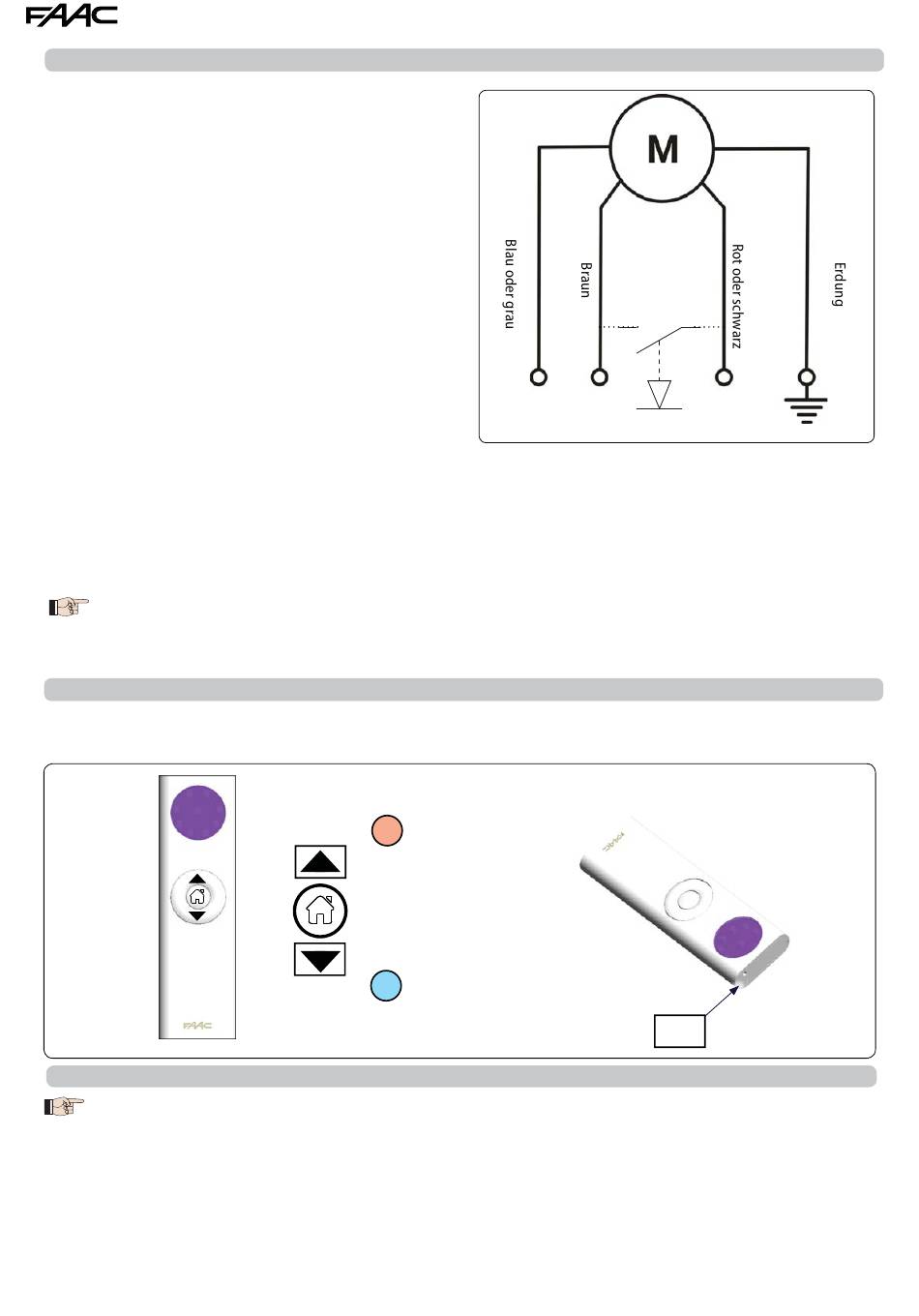

11.3 Elektrische Verkabelung Mod. SET N1D SENSO
Das Set N1D SENSO kann sowohl über die Fernbedienung als auch
über eine Taste mit Schrittschaltlogik gesteuert werden und es
wechselt automatisch die Bewegungsrichtung, wenn es auf ein
Hindernis stößt.
Das gelb-grüne Kabel mit der Erdung verbinden.
Die braunen und blauen Kabel (oder grau) an den 230 V-Strom
anschließen.
NUR ÜBER FERNBEDIENUNG GESTEUERTE AUTOMATION Wenn diese Konfi gurationsart ausgeführt werden soll, müssen das braune und
das blaue Kabel des Motors ans Versorgungsnetz und das gelb-grüne an die Erdung angeschlossen werden. Der ROTE oder SCHWARZE
Draht muss nicht angeschlossen werden.
ÜBER DIE FERNBEDIENUNG UND AUCH ÜBER DIE TASTE GESTEUERT AUTOMATION Falls diese Konfi gurationsart angewendet werden soll,
muss der Motor gemäß dem Schaltplan in der Abbildung 36 angeschlossen werden.
Die Taste verfügt über eine Schrittschaltlogik, d.h. dass jeder auf die Taste ausgeübte Druck einen Impuls an den Motor
sendet (BEISPIEL: ERSTER IMPULS ÖFFNUNG - ZWEITER IMPULS STOPP - DRITTER IMPULS SCHLIESSUNG usw. Nach einem
Befehl zum Öff nen oder Schließen ist der Motor bis zum Endschalter aktiviert.
11.4 Fernbedienung Mod. SET N1D SENSO
An der Fernbedienung wird durch jeden einzelnen Druck der Taste zum Öff nen oder Schließen eine komplette Bewegung veranlasst.
Um eine Bewegung zu stoppen, muss die Taste STOP gedrückt werden.
11.5 Speicherung der ersten Fernbedienung Mod. SET N1D SENSO
Die im Set enthaltene Fernbedienung ist bereits im Inneren des Motors gespeichert, dieses Verfahren muss daher nicht
ausgeführt werden.
1) Den Motor mit Strom versorgen.
2) Nach einigen Sekunden führt der Motor in beide Richtungen eine kleine Bewegung aus, um anzuzeigen, dass keine gespeicherten
Fernbedienungen vorhanden sind.
3) Innerhalb von 10 Sekunden zweimal die Programmationstaste "P" und dann die Taste "STOP" drücken (siehe Abbildung).
4) Nach einigen Sekunden führt der in beide Richtungen Motor eine kleine Bewegung aus, um die erfolgte Speicherung der Fernbe-
dienung anzuzeigen.
ND1
N
A
ÖFFNEN
STOP
SCHLIESSEN
PROGRAMMIERUNG
B
24
TASTE
L
230 Vac
50-60 Hz
TASTE FÜR DIE
P
Abb. 36
Abb. 37
732558 - Rev. D
