Einlernen der Endschalterstellen zum Öff nen und Schließen (SETUP) Mod. SET N1D SENSO
Falls das SETUP nicht beendet wurde, wird der Motor mit der Totmannlogik betätigt (Taste gedrückt halten).
Vor Beendigung des SETUPs könnte die Automatisierungsvorrichtung in der umgekehrten Richtung funktionieren (Beispiel: beim Drücken der Taste
zum Öff nen, bewegt sich der Fensterladen, als ob er schließen wollte); am Ende des SETUPs besteht automatisch die Übereinstimmung zwischen der Taste zum
Öff nen oder Schließen und der korrekten Bewegung.

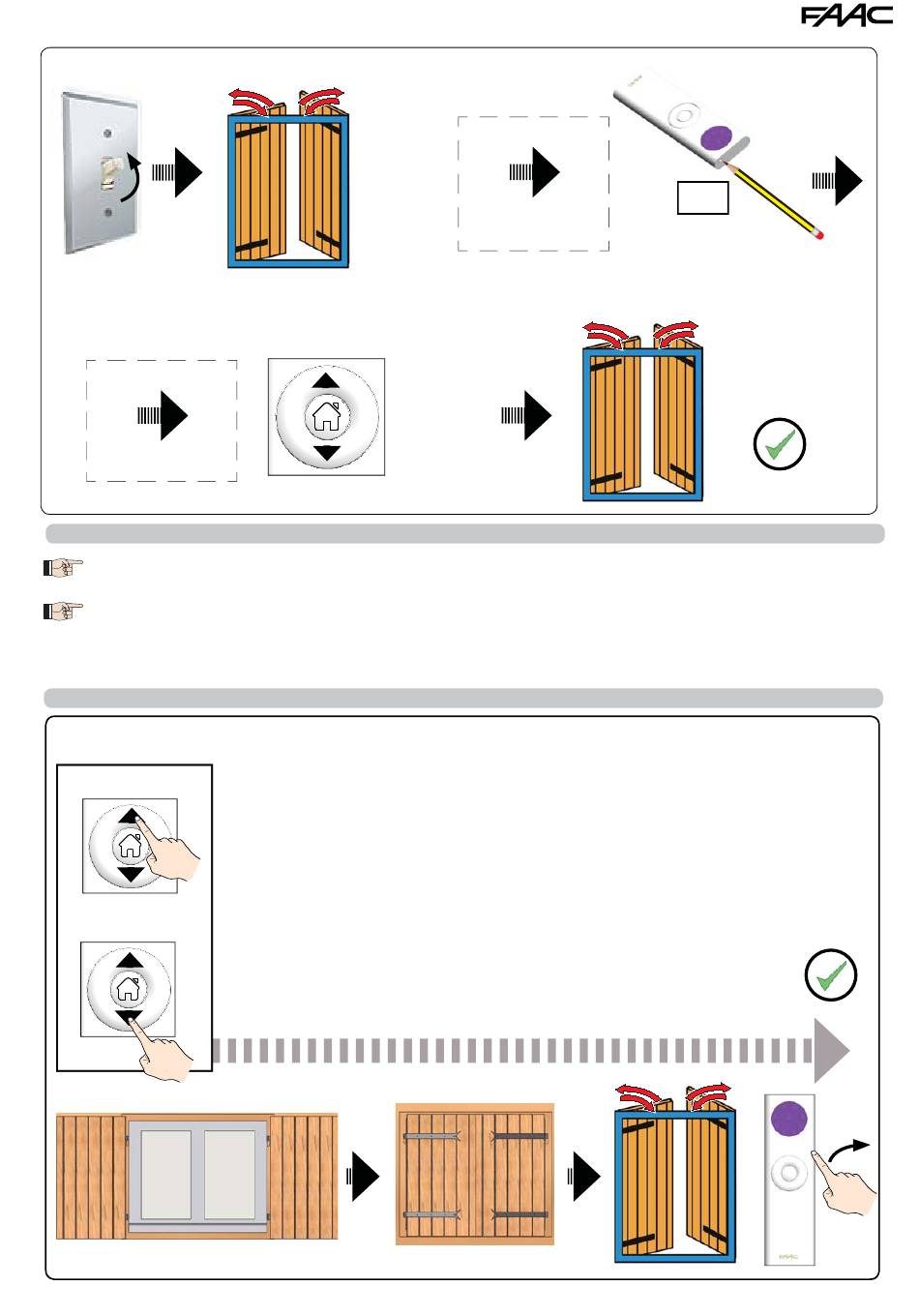

11.6.1 AUTOMATISCHES Einlernen der Endschalterstellen zum Öff nen und Schließen (SETUP) Mod. SET N1D SENSO
ODER
ND1
X 1
2 Sekunden
1) Die Taste, die die Öff nung veranlasst, drücken und gedrückt halten.
2) Der Fensterladen wird beim Öff nen den mechanischen Anschlag suchen und dann nach ein paar
Sekunden erneut zum Schließen starten und am unteren Endanschlag stoppen.
3) Nachdem der Motor zwei kurze Bewegungen ausgeführt hat (eine je Richtung) die Taste loslassen.
4) Eine Öff nung und eine Schließung veranlassen, um die korrekte Einstellung der beiden Endschalter
zu überprüfen.
5) Falls die Endanschläge nicht korrekt eingestellt sind, muss zuerst ein Rückstellungsvorgang (Kapitel
12) und dann das Verfahren des automatischen SETUPs ausgeführt werden.
HINWEIS: Falls dieses Verfahren erfolgt, wird die Automation im Modus Fensterladen Nr. 1 eingestellt.
Für weitere Einzelheiten wird auf die Bedienungsanleitung verwiesen, die auf der Webseite von FAAC
heruntergeladen werden kann.
IMMER GEDRÜCKT HALTEN,
BIS VOM MOTOR DIE BESTÄTIGUNG GELIEFERT WIRD.
INNERHALB VON 10
SEKUNDEN
X 1
25
2 Sekunden
P
X 1
X 2
Abb. 38
Abb. 39
