7.4

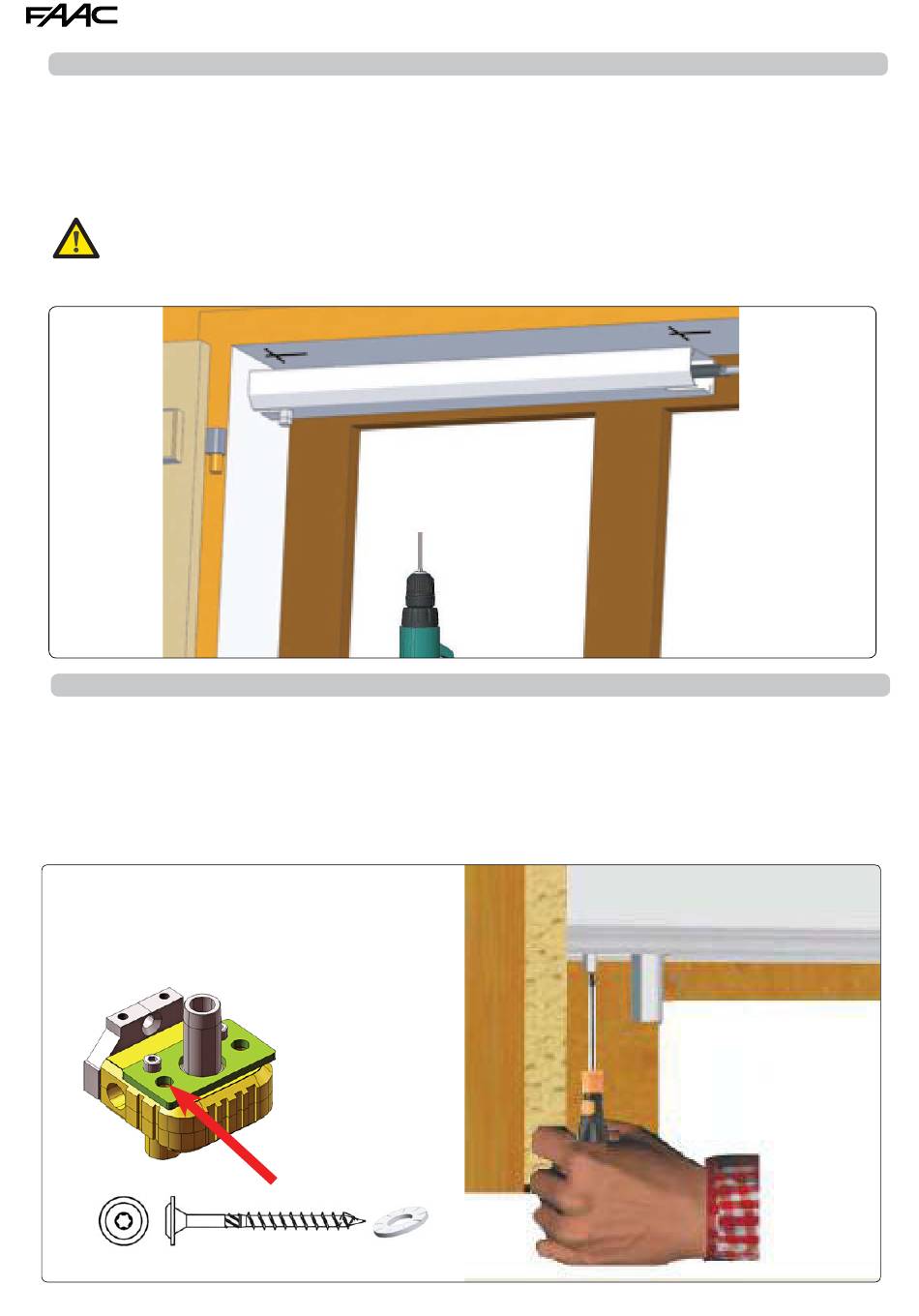

Befestigungsbohrungen
Die Teile zusammenbauen und sie unter dem Sturz oder auf dem Fensterbrett positionieren (auf der Abbildung Montage am Sturz).
Die Position der Bohrungen auf dem Rahmen anzeichnen und mit einer geeigneten Spitze bohren.
Die Dübel in die Bohrungen einsetzen.
ACHTUNG: Eine gute Befestigung ist für den korrekten Betrieb der Vorrichtung wichtig. Aus diesem Grund müssen die Dübel
für die Art des Befestigungsmaterials und für Schrauben 8x80 geeignet sein.
7.5
Befestigung des Rahmens
Mit der Wasserwaage kontrollieren, dass die Vorrichtung waagrecht ist.
Die mitgelieferten Zahnscheiben positionieren und die Zugstangen mit einem Schlüssel Torx T40 anziehen.
Zum Kapitel 9 weitergehen.
ND1
16
Abb. 21
Abb. 22
732558 - Rev. D
