7
KONFIGURATION Nr. 9, 10 und 11, 12

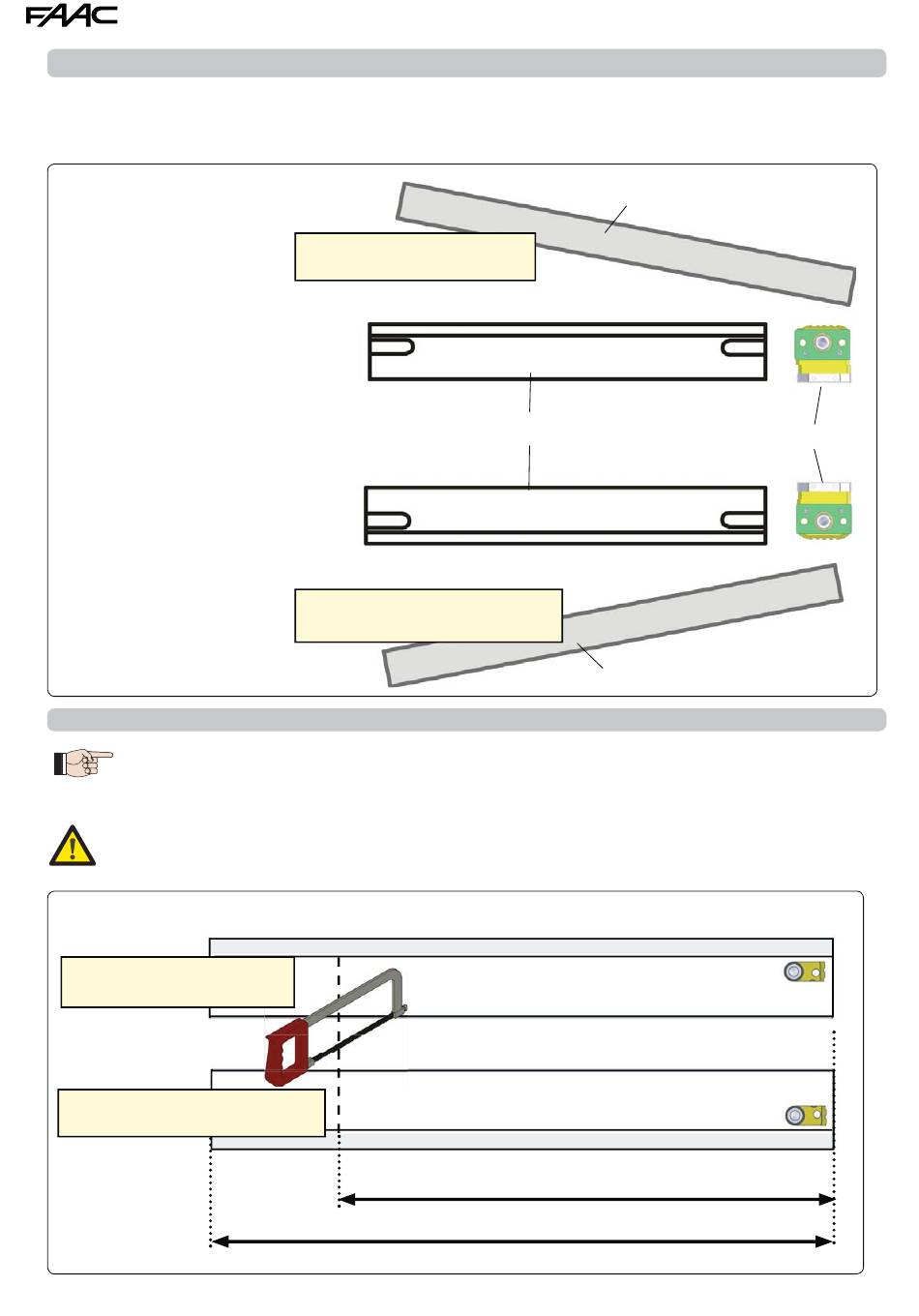

Die Stücke so vorbereiten wie in der Abb. 17.
1.
Rechter Fensterladen
2.
Schnellumlenkung (grau)
3.
Motorrahmen
7.1
Vorbereitung des Rahmens
Bei Fenstern mit einer Breite zwischen 600 und 672 mm (N1D) und zwischen 660 und 760 mm (N1D SENSO/AUTO) den Rah-
men so abschneiden, wie in der Abbildung 18 dargestellt.
ACHTUNG: Bei diesen Vorgängen das Kabel schützen.
Montage auf dem Fensterbrett,
Ansicht von OBEN
Montage
am STURZ Ansicht von UNTEN
ND1
Montage auf dem Fensterbrett,
Ansicht von OBEN
Montage
am STURZ Ansicht von UNTEN
Außen
Innen
Außen
14
1
Außen
Innen
3
Außen
1
min. 600 mm (N1D) min. 660 mm (N1D SENSO/AUTO)
672 mm (N1D) 760 mm (N1D SENSO/AUTO)
2
Abb. 17
Abb. 18
732558 - Rev. D
