- Seite 1 XT2-XT4 FDS 433-868 XT2-XT4 FDS BD 433-868...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. EINFÜHRUNG IN DIE GEBRAUCHSANLEITUNG ............ 3 1.1 BEDEUTUNG DER VERWENDETEN SYMBOLE ......................3 2. PRODUKTINFORMATION ..................4 2.1 PRODUKTIDENTIFIKATION ..............................4 2.2 LEISTUNGSMERKMALE ................................ 5 3. BETRIEBSMODUS FDS ..................... 6 3.1 SPEICHERN DES SENDERS ..............................6 3.2 SPEICHERN ANDERER FDS SENDER ..........................8 3.3 ANFRAGE ÖFFNUNG ................................ -
Seite 3: Einführung In Die Gebrauchsanleitung
1. EINFÜHRUNG IN DIE GEBRAUCHSANLEITUNG 1.1 BEDEUTUNG DER VERWENDETEN SYMBOLE ACHTUNG - Kennzeichnet einen wichtigen Hinweis. WIEDERHOLEN - Wiederholt einen Vorgang oder eine Sequenz. TIME - Führt den Vorgang innerhalb der angegebenen Zeit aus. KORB - In den Korb verschieben. »... -
Seite 4: Produktinformation

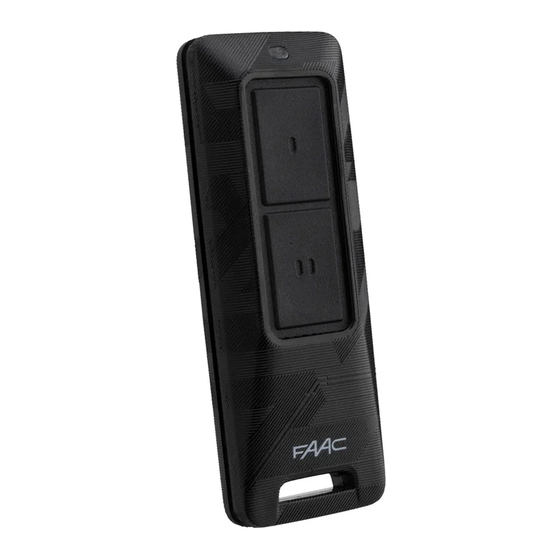

2. PRODUKTINFORMATION Die Sender XT2-XT4 FDS 433-868 und XT2-XT4 FDS BD 433-868 sind als Zwei-Tasten- (XT2) oder Vier-Tasten-Modelle (XT4) erhältlich. 2.1 PRODUKTIDENTIFIKATION Abb.1 Pos Beschreibung Öffnungsschlitz für den Sender Taste P1 Taste P2 Taste P3 Taste P4 532402web - Rev.A... -
Seite 5: Leistungsmerkmale
2.2 LEISTUNGSMERKMALE Das neue Funksystem namens FDS (FAAC Digital Signature) besteht aus den folgenden Produkten: • XT2/XT4 FDS 433-868 und XT2/XT4 FDS BD 433-868-Sender • 3-Pin-Steckempfänger XF FDS 433-868 • 5-Pin-Steckempfänger mit integrierter Dekodierung RP FDS 433-868, RP2 FDS 433-868 •... -
Seite 6: Betriebsmodus Fds
3. BETRIEBSMODUS FDS Die im Folgenden beschriebenen Verfahren gelten sowohl für die Basisversion des FDS als auch für die bidirektionale Version des FDS BD (bei der bidirektionalen Version wird zur Bestätigung des Vorgangs eine Vibration ausgelöst). 3.1 SPEICHERN DES SENDERS Hier verweisen wir auf die Anleitung des Empfängers oder des elektronischen Geräts, wo sich die unten beschriebenen Tasten und LEDs befinden. - Seite 7 » » = 2 S = 20 S Bei jedem gespeicherten Code leuchtet die Wenn die Speicherung erfolgreich war, LED des Empfängers/elektronischen Geräts blinkt die LED grün und rot. für 2 Sekunden auf und blinkt dann erneut für weitere 20 Sekunden, in denen ein neuer Code gespeichert werden kann.
-
Seite 8: Speichern Anderer Fds Sender
3.2 SPEICHERN ANDERER FDS-SENDER BEREITS GESPEICHERT Die Taste (P...) des bereits gespeicherten Senders 10 Sek. lang drücken, bis die LED nacheinander schnell rot/grün blinkt, und dann loslassen. Die LED blinkt 20 Sekunden lang. Während die LED noch blinkt, den neuen Sender, der angemeldet werden soll, bis auf 5 cm an den Sender heranbringen und davor halten. -
Seite 9: Anfrage Öffnung
3.3 ANFRAGE ÖFFNUNG Diese Funktion ist nur bei bidirektionalen XT2-XT4 FDS BD Sendern verfügbar. Innerhalb von 5 Sekunden die Taste am Sender drücken und wieder loslassen. Die LED beginnt grün zu blinken. Wenn der Befehl korrekt empfangen wurde blinkt die LED grün und der Sender vibriert. Abb.5 532402web - Rev.A... -
Seite 10: Anfrage Status
3.4 ANFRAGE STATUS Diese Funktion lässt sich nur mit XT2-XT4 FDS BD 433-868 Sendern und auf Karten mit integriertem Zweikanal-Entschlüsselungssystem durchführen, die mit dem XF FDS Funkmodul kompatibel sind. Die Taste (P...) am Sender drücken. Den Druck so lange beibehalten, bis die LED dauerhaft grün leuchtet. -
Seite 11: Betriebsmodus Slh
4. BETRIEBSMODUS SLH 4.1 UMSTELLUNG DES SENDERS VON FDS AUF SLH SLAVE » = 2 S Gleichzeitig die Tasten P1 und P2 für 2 Beim Loslassen blinkt die LED langsam Sekunden drücken. grün. Die Taste P1 dreimal nacheinander Die LED blinkt zweimal rot. drücken. -
Seite 12: Rückstellung Des Senders Von Slh Auf Fds
4.2 RÜCKSTELLUNG DES SENDERS VON SLH AUF FDS Ein in SLH Slave umgewandelter Sender kann weder die Speicherung im Empfänger noch die in anderen Sendern ausführen. Durch Drücken einer beliebigen Taste eines in Slave umgewandelten Senders leuchtet die LED sofort dauerhaft auf. »... -
Seite 13: Speichern Eines Slh Senders
4.3 SPEICHERN EINES SLH SENDERS Der in den SLH Slave Modus umgewandelte FDS Sender arbeitet auf der 433/868-MHz-Frequenz, die vom gespeicherten SLH Mastersender übertragen wird. » = 2 S Master SLH: Die zu übertragende Taste drücken und halten. Gleichzeitig die Tasten P1 und P2 für 2 Sekunden drücken. -
Seite 14: Betriebsmodus Fds - Nicht Umkehrbare Verfahren
5. BETRIEBSMODUS FDS - NICHT UMKEHRBARE VERFAHREN 5.1 RANDOMISIERUNGSVERFAHREN Dieser Vorgang generiert neue Funkcodes für alle Tasten des Senders. Nach der Randomisierung unterbricht der Sender seine Funktionsweise in den Anlagen, in denen er gespeichert wurde. » = 2 S Gleichzeitig die Tasten P1 und P2 für 2 Beim Loslassen blinkt die LED langsam Sekunden drücken. - Seite 15 » = 5 S Die Tasten in dieser Reihenfolge drücken: Wenn der Vorgang korrekt ausgeführt wurde, leuchtet die LED 5 Sekunden lang dauerhaft rot. Abb.11 532402web - Rev.A...
-
Seite 16: Verfahren Zur Freigabe Der Funktion „Lock
5.2 VERFAHREN ZUR FREIGABE DER FUNKTION „LOCK“ Ein Sender mit aktivierter Funktion „Lock“ kann weder die Speicherung im Empfänger noch die in anderen Sendern ausführen. Um den Sender zu entsperren, muss der Code zufällig gewählt werden. » = 2 S Gleichzeitig die Tasten P1 und P2 für 2 Beim Loslassen blinkt die LED langsam Sekunden drücken. - Seite 17 Die Tasten P1 und P2 in dieser Reihenfolge Wenn der Vorgang korrekt ausgeführt drücken: wurde, leuchtet die LED 5 Sekunden lang dauerhaft rot. Abb.13 532402web - Rev.A...
-
Seite 18: Wartung
6. WARTUNG 6.1 BATTERIEWECHSEL Wenn beim Drücken einer beliebigen Taste auf der Fernbedienung die LED rot blinkt, bedeutet dies, dass der Ladezustand der Batterie niedrig ist und ein Austausch der Batterie empfohlen wird. Lithium 3V CR2032 Abb.14 Dieses Produkt enthält eine Knopfbatterie. Wenn die Knopfbatterie verschluckt wird, kann sie innerhalb von nur 2 Stunden schwere innere Verbrennungen verursachen, die zum Tod führen können. - Seite 19 FAAC S.p.A. Soc. Unipersonale Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALY Tel. +39 051 61724 - Fax +39 051 09 57 820 www.faac.it - www.faactechnologies.com 532402web - Rev.A...
