3.3

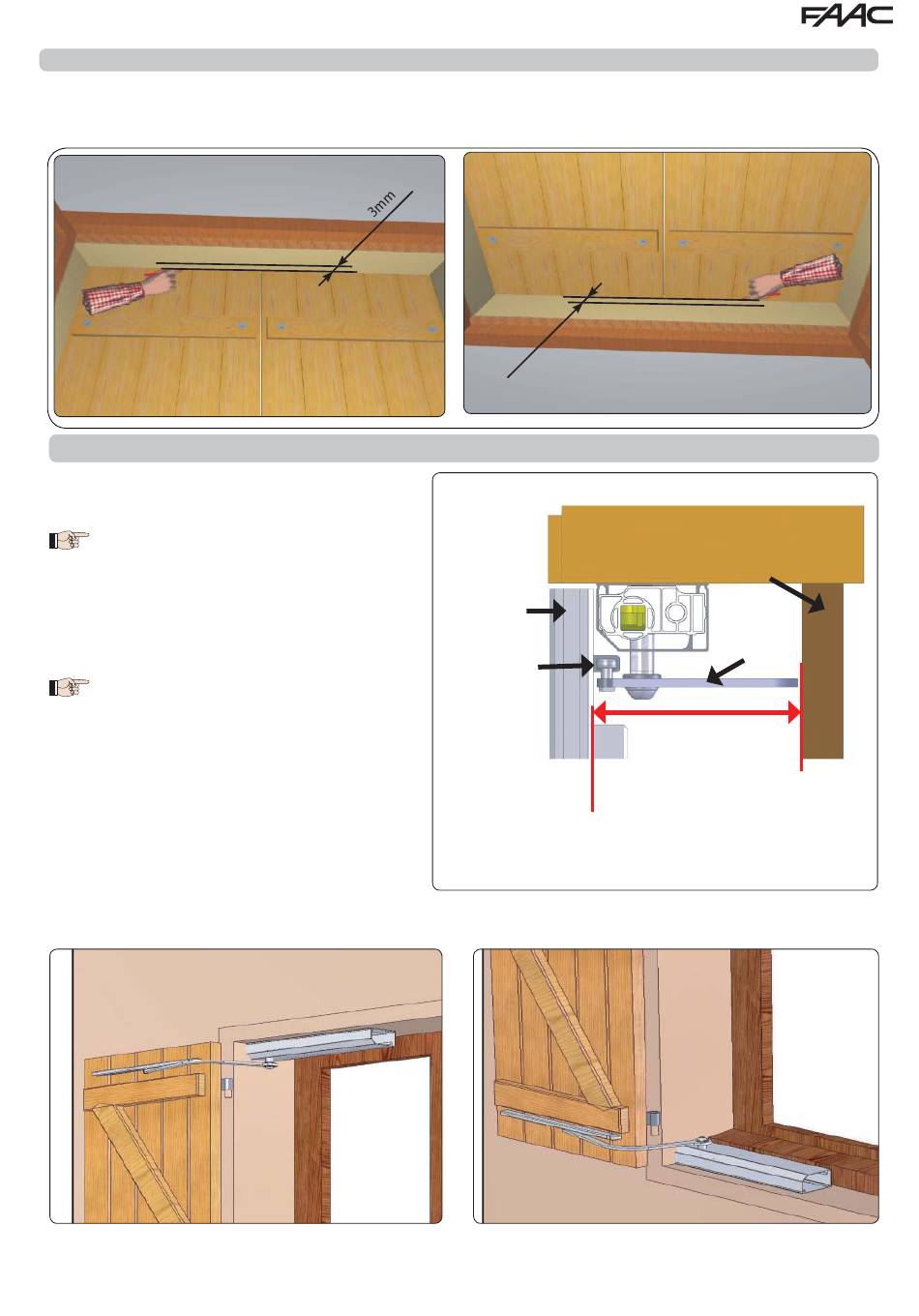

Anzeichnen der Bezugslinien
Den Fensterladen schließen, von Innen eine Linie im Abstand von 3 mm zum geschlossenen Fensterladen am Sturz oder am Fenster-
brett (je nach der gewählten Installationsart) anzeichnen.
Diese Linie dient dann als Begrenzung der Position der Rahmen. (Abb. 3.2)
3.4
Anweisungen
Mit dem im Set mitgelieferten Arm ND4 beträgt die
Mindesttiefe 100 mm. Für andere Arme siehe Kapitel 12
bezüglich des Sortiments der optionalen Arme.
Mit dem mit dem Set mitgelieferten Arm ND1
beträgt die Mindesttiefe 15-0 mm. Für andere Arme siehe
Kapitel 12 bezüglich des Sortiments der optionalen Arme.
Der Rahmen muss mit der abgerundeten Ecke nach außen montiert werden. (Abb. 3.4 und Abb. 3.5)
ND1
3mm
Geschlossener
Fensterladen
Führung
Abb. 3.4
5
Fenster
Arm
Arm ND1 mindestens 150 mm
Arm ND4 mindestens 100 mm
Abb. 3.2
Abb. 3.3
Abb. 3.5
732558 - Rev. D
