MD 9231 Industrie TRMS AC/DC Stromzangen Messgerät

Betrieb

4 BETRIEB
WARNUNG: Führen Sie vor und nach Messungen gefährlicher Spannungen einen Test
an bekannten Spannungsquellen durch (z.B. Netzspannung), um zu prüfen, ob das
Messgerät korrekt funktioniert.

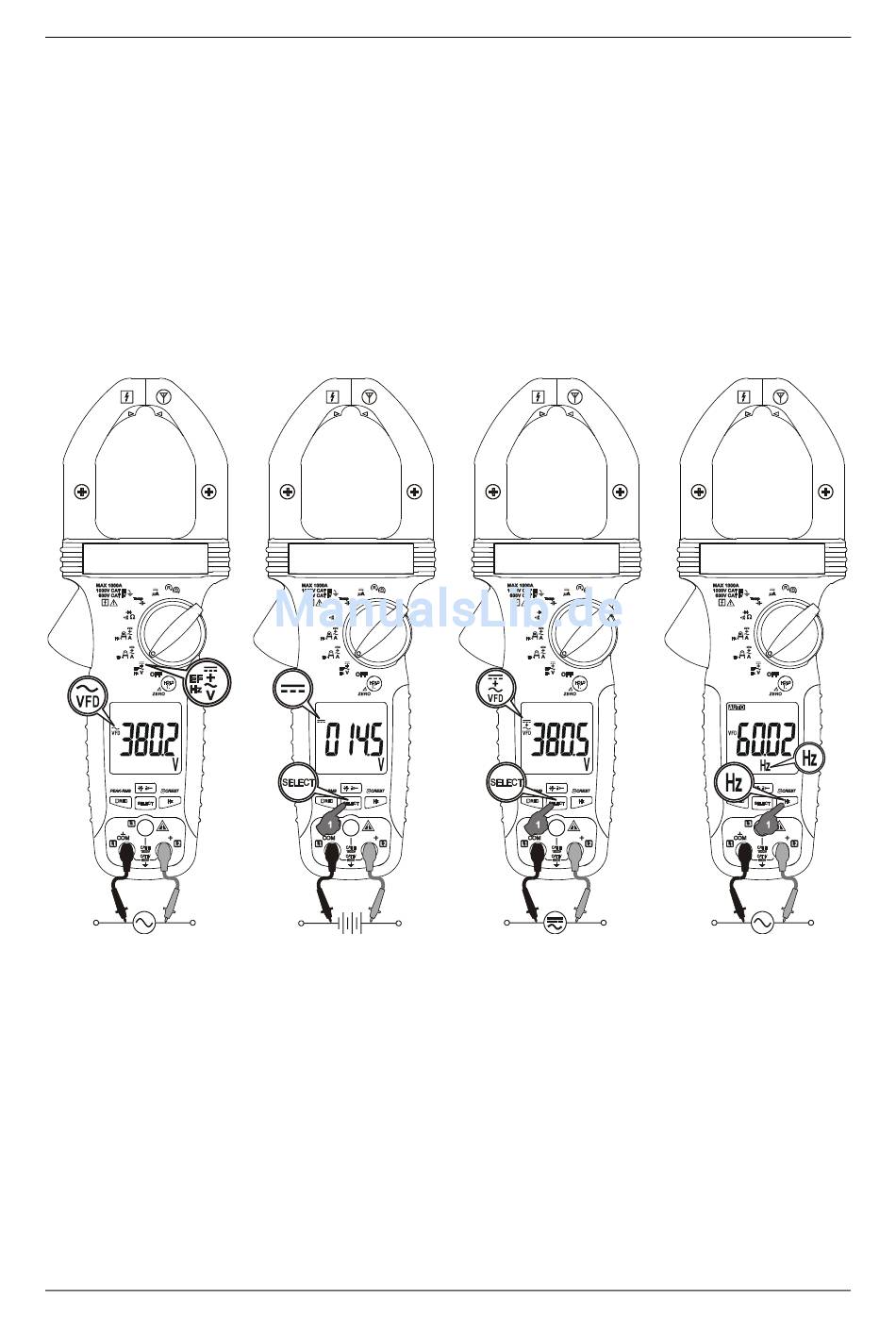

ACV, DCV, DC+ACV, EF (NCV), & Leitungspegel Hz Funktionen
Die Eingangssignale, außer EF, wie unten beschrieben, werden über Eingangsbuchsen
COM/+ zugeführt. Drücken Sie kurz die SELECT-Taste um nacheinander die Funktionen
dieser Gruppe auszuwählen. Die letzte Auswahl wird des Komforts halber bei
wiederholten Messungen als Einschaltstandard abgespeichert. Drücken Sie kurz die Hz-
Taste um die Leitungspegel Hz Funktion zu wechseln.
Hinweis
Die Funktion ACV (und damit die AC + DCV & Leitungspegel Hz) ist mit einem digitalen
Tiefpassfilter ausgestattet, und kann somit VFD (Variable Frequency Drives) Signale
erkennen. Es verbessert auch die Stabilität der ACV Anzeige in störfeldbehafteten
Umgebungen.
Erfassung eines elektrischen Feldes (EF)
Das Messgerät zeigt „EF" an, sobald es bereit ist. Die Signalstärke wird in mehreren
Balkendiagramm-Segmenten auf dem Display und zusätzlichen, unterschiedlichen
Pieptönen angezeigt.
26
