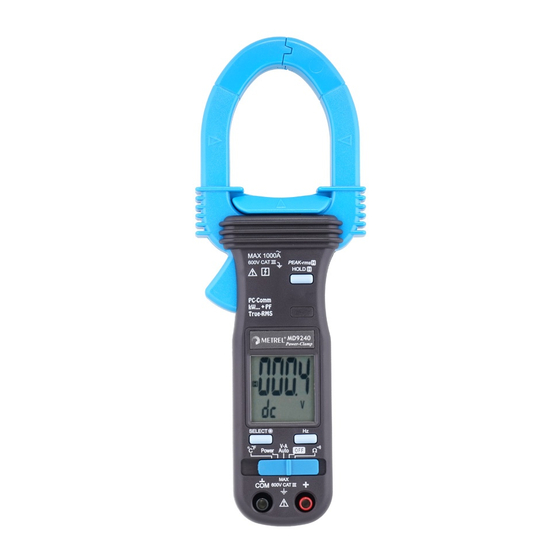

METREL MD 9240 Bedienungsanleitung
True rms power clamp meter
Verwandte Anleitungen für METREL MD 9240
Inhaltszusammenfassung für METREL MD 9240

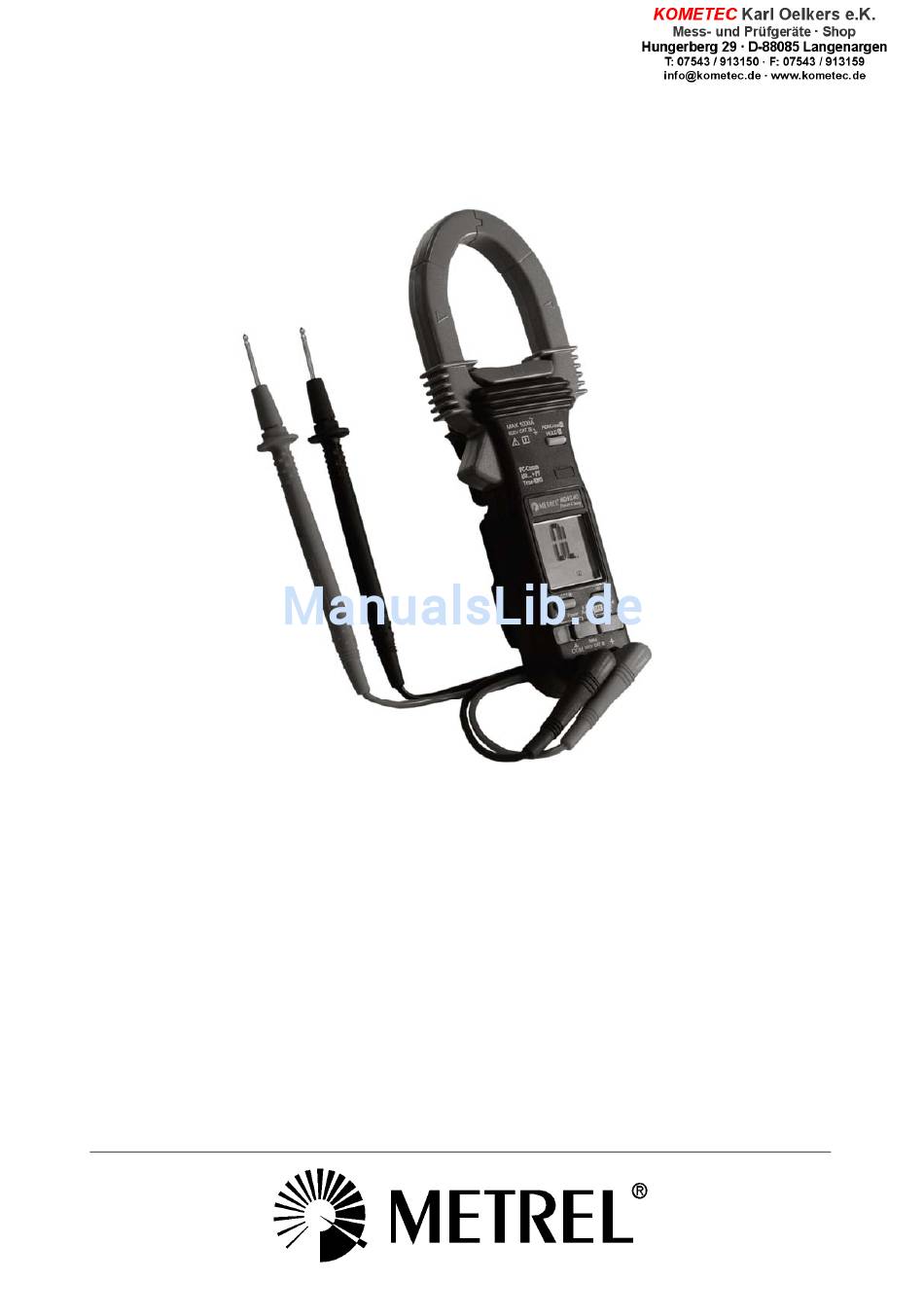

- Seite 1 METREL MD 9240 True RMS Power Clamp Meter MD 9240 User Manual Bedienungsanleitung Version 1.0, Code no. 20 751 287...
-
Seite 22: Überspannungskategorie
MD 9240 Leistungsmesszange Sicherheit 1 Sicherheit Diese Anleitung enthält Informationen und Warnungen, die befolgt werden müssen, um das Instrument sicher zu betreiben und in sicherem Betriebszustand zu erhalten. Wenn das Gerät auf eine Weise benutzt wird, die nicht vom Hersteller angegeben wurde, kann der Schutz, den das Gerät bietet, beeinträchtigt werden. -
Seite 23: Cenelec-Richtlinien
MD 9240 Leistungsmesszange Cenelec-Richtlinien Dieses Zangenmessgerät ist dafür vorgesehen, um gefährliche Spannung führende unisolierte Leiter angebracht oder davon abgenommen zu werden. Dennoch müssen persönliche Schutzeinrichtungen verwendet werden, wenn gefährliche Spannung führende Teile in der Anlage zugänglich sein könnten, in der gemessen werden soll. -
Seite 24: Produktbeschreibung
MD 9240 Leistungsmesszange Produktbeschreibung 3 Produktbeschreibung Diese Bedienungsanleitung verwendet repräsentative Modell(e) nur zur Illustration. Bitte schauen Sie in den Einzelheiten der Spezifikation nach, welche Funktionen für jedes Modell zur Verfügung stehen. ) Transformatorzange zum Erfassen des Wechselstrom- Magnetfelds 2) Zangenmarkierungslinien für... -
Seite 25: Betrieb
MD 9240 Leistungsmesszange Betrieb 4 Betrieb AutoVA -Funktion Bringen Sie den Schiebe-Funktionsschalter in die Stellung . • Bei fehlendem Eingangssignal zeigt das Messgerät „Auto“ an, wenn es bereit ist. • Wenn kein Wechselstromeingang über die Zange, aber ein Spannungssignal oberhalb der nominellen Schwelle von 2,4 VDC oder 30 VAC (40 Hz ~ 500 Hz) bis zur Nennspannung 600 V an den Anschlüssen + / COM anliegt, zeigt das... - Seite 26 MD 9240 Leistungsmesszange Betrieb VORSICHT (Anbringen und Abnehmen des Zangenmessgeräts) Für nichtinvasive Wechselstrommessungen drücken Sie die Zangenbetätigung und klemmen die Zange zum Messen des Laststroms nur um einen einzelnen Leiter eines Stromkreises. Achten Sie darauf, dass die Zange vollständig geschlossen ist, sonst treten Messfehler auf.
- Seite 27 MD 9240 Leistungsmesszange Betrieb Wenn sich das Messgerät in der Wechselspannungs- oder Wechselstromfunktion befindet, werden THD%-F-Werte bis zu 99 THD% automatisch im sekundären Minidisplay angezeigt. Durch kurzes Drücken der Taste THD%-F werden die THD%- Anzeigen auf das Hauptdisplay (und auch wieder zurück) geschaltet, um volle Anzeigen bis zu 999,9 THD%zerhalten.
- Seite 28 MD 9240 Leistungsmesszange Betrieb Modus HOLD Der Modus Hold (Halten) friert die Anzeige zum späteren Betrachten ein. Wenn irgendeine Funktion automatisch oder von Hand gewählt ist, schaltet ein kurzer Druck auf die Taste HOLD in diesen Modus (und zurück). Das Symbol „...
- Seite 29 MD 9240 Leistungsmesszange Betrieb Leistungsfunktion Bringen Sie den Schiebe-Funktionsschalter in die Stellung Power. • Grundeinstellung ist die zuletzt gewählte Funktion. Kurzes Drücken der Taste SELECT wählt zwischen Messfunktionen (Wirkleistung), (Blindleistung) und VA (Scheinleistung). • PF (Gesamt-Leistungsfaktor) wird gleichzeitig in sekundären Minidisplay angezeigt.
- Seite 30 MD 9240 Leistungsmesszange Betrieb Messung von Leistungsparametern in einem 3-Phasen-4-Leitersystem (3 4W): Sowohl in Fällen gleicher als auch ungleicher Belastung messen Sie in 3-Phasen-4- Leitersystemen (3 4W) die Leistungen Phase zu Nullleiter kW und kW jeder Phase getrennt, wie dargestellt. Die System(gesamt)leistung kW...
- Seite 31 MD 9240 Leistungsmesszange Betrieb Messung von Leistungsparametern in einem 3-Phasen-3-Leitersystem (3 3W): Sowohl in Fällen ungleicher als auch gleicher Belastung messen Sie in 3-Phasen-3- Leitersystemen (3 3W) die Leistungskomponenten kW und kW getrennt, wie dargestellt. Die System(gesamt)leistung kW ist die Summierung der beiden Total gemessenen Leistungskomponenten.
- Seite 32 MD 9240 Leistungsmesszange Betrieb Temperaturfunktion Bringen Sie den Schiebe-Funktionsschalter in die Stellung F. Grundeinstellung ist die zuletzt gewählte Funktion. Drücken Sie die Taste SELECT, um zwischen den Messfunktionen °C und °F umzuschalten. Achten Sie darauf, dass Sie die Bananenstecker der Temperatur-Bead-Probe Typ K AMD9023 mit korrekten Polaritäten einstecken.
- Seite 33 MD 9240 Leistungsmesszange Betrieb Deaktivierung der automatischen Abschaltung (APO) Drücken und halten Sie die Taste HOLD, während Sie den Funktionswahlschalter in eine (angegebene) Position schieben. Damit wird die automatische Abschaltung der Funktionen in dieser speziellen Funktionswahlschalterposition deaktiviert. Das Display zeigt unmittelbar nach dem Loslassen der Taste HOLD „...
-
Seite 34: Wartung
MD 9240 Leistungsmesszange Wartung 5 Wartung WARNUNG Um einen Stromschlag zu vermeiden, trennen Sie das Gerät von allen Stromkreisen, entfernen die Prüfleitungen von den Eingangsbuchsen und schalten das Messgerät aus (OFF), bevor Sie das Gehäuse öffnen. Betreiben Sie das Gerät nicht mit offenem Gehäuse. -
Seite 35: Technische Daten
MD 9240 Leistungsmesszange Technische Daten 6 Technische Daten Allgemeine Daten Display: Spannungsfunktionen: LCD-Display(s) mit 6000 Zählern Funktionen Leistung, Ohm und Hz: LCD-Display(s) mit 9999 Zählern Wechselstromfunktion (Zangenmessung): LCD-Display(s) mit 4000 Zählern Aktualisierungsrate: Leistungsfunktion: 1 pro Sekunde, nominal Funktionen Spannung, Wechselstromzange, Ohm, Hz und Temperatur: 4 pro Sekunde, nominal Polarität:... - Seite 36 MD 9240 Leistungsmesszange Technische Daten Zeit der automatischen Abschaltung: 17 Minuten Leerlauf Stromaufnahme im Schlafmodus: 10 µA, typisch Maße: L 224 mm x B 78 mm x H 40 mm Gewicht: ca. 224 g Zangenöffnung und Leiterdurchmesser: max. 45 mm...
- Seite 37 MD 9240 Leistungsmesszange Technische Daten Gleichspannung BEREICH Genauigkeit 600,0 V 0,5 % + 5 Dig. NMRR : >50 dB bei 50/60 Hz CMRR : > 120 dB bei Gleichspannung, 50/60 Hz; Rs = 1 kΩ Eingangsimpedanz: 2 MΩ, 30 pF nominal Schwelle für Gleichspannungs-AutoVA...
- Seite 38 MD 9240 Leistungsmesszange Technische Daten Temperatur (nur Modelle 152 und 155) BEREICH Genauigkeit -50°C ~ 300°C 2,0 % + 3°C -58°F ~ 572°F 2,0 % + 6°F Bereich und Genauigkeit des Thermoelements Typ K nicht enthalten 3°C (oder 6°F) zur spezifizierten Genauigkeit bei -20°C ~ -50°C (oder bei -4°F ~ -58°F) hinzufügen...
- Seite 39 MD 9240 Leistungsmesszange Technische Daten Leistung 1) 2) BEREICH Genauigkeit 0 ~ 600,0 kVA Grundw. ~ 10. 11. ~ 46. 47. ~ 51. bei PF = 0,99 ~ 0,1 2,0 % + 6 Dig. 3,5 % + 6 Dig. 5,5 % + 6 Dig.
-
Seite 40: Eingeschränkte Garantie
Gebrauch/Nutzung zurückzuführen sind. • Verschleiß-/Verbrauchsmaterialien wie z.B. Trageriemen, Kunststoffteile • Zubehör, Sicherungen, Sicherungswiderstände, Funkenstrecken, Batterien oder jedes Produkt, das nach Meinung von METREL missbräuchlich verwendet, verändert, vernachlässigt oder versehentlich oder durch abnorme Betriebsbedingungen oder Behandlung beschädigt worden ist. DIESE GARANTIE GILT AUSSCHLIESSLICH UND TRITT AN DIE STELLE ALLER ANDEREN –...
