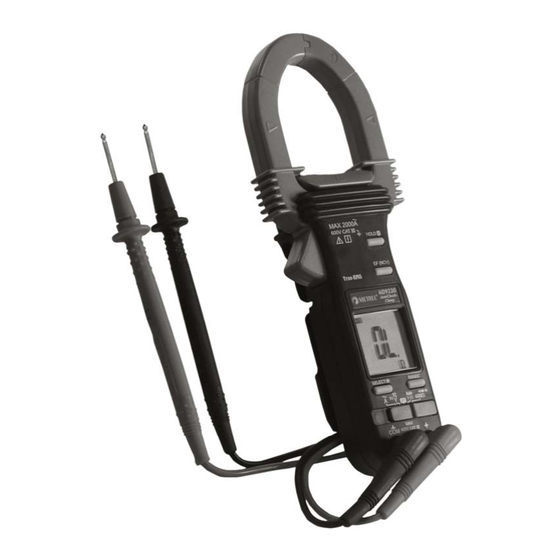

METREL MD 9220 Bedienungsanleitung
True rms ac/dc clamp meter
Verwandte Anleitungen für METREL MD 9220
Inhaltszusammenfassung für METREL MD 9220

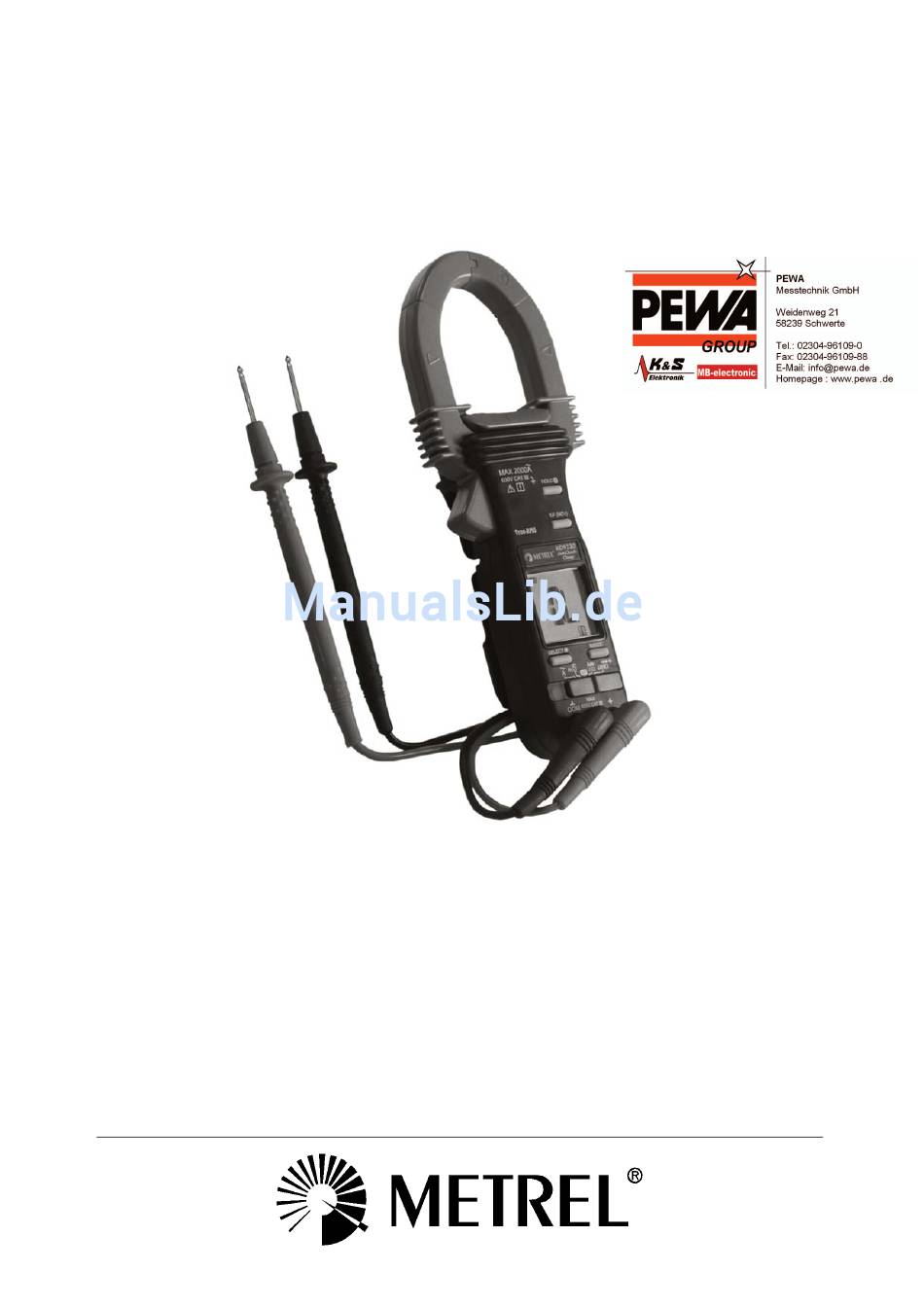

- Seite 1 METREL MD 9220 True RMS AC/DC Auto Check Digital Clamp Meter MD 9220 User Manual Bedienungsanleitung Version 1.0, Code no. 20 751 289...
-
Seite 20: Überspannungskategorie
MD 9220 Leistungsmesszange Sicherheit 1 Sicherheit Diese Anleitung enthält Informationen und Warnungen, die befolgt werden müssen, um das Instrument sicher zu betreiben und in sicherem Betriebszustand zu erhalten. Wenn das Gerät auf eine Weise benutzt wird, die nicht vom Hersteller angegeben wurde, kann der Schutz, den das Gerät bietet, beeinträchtigt werden. - Seite 21 MD 9220 True RMS AC/DC Clamp Meter Specification Sie die Teile sofort aus.Dieses Zangenmessgerät ist dafür vorgesehen, um gefährliche Spannung führende unisolierte Leiter angebracht oder davon abgenommen zu werden. Dennoch müssen persönliche Schutzeinrichtungen verwendet werden, wenn gefährliche Spannung führende Teile in der Anlage zugänglich sein könnten, in der gemessen werden soll.
-
Seite 22: Cenelec-Richtlinien
MD 9220 Leistungsmesszange Cenelec-Richtlinien 2 Cenelec-Richtlinien Die Instrumente entsprechen der CENELEC-Niederspannungsrichtlinie 73/23/EWG und der Richtlinie „Elektromagnetische Verträglichkeit“ 89/336/EWG. -
Seite 23: Produktbeschreibung
MD 9220 Leistungsmesszange Produktbeschreibung 3 Produktbeschreibung Diese Bedienungsanleitung verwendet repräsentative Modell(e) nur zur Illustration. Bitte schauen Sie in den Einzelheiten der Spezifikation nach, welche Funktionen für jedes Modell zur Verfügung stehen. 1)Kontaktlose Erfassung elektrischer Felder (EF, NCV): Antennenposition 2)Zangenmarkierungslinien für... -
Seite 24: Betrieb
MD 9220 Leistungsmesszange Betrieb 4 Betrieb Wechselstromfunktion (Zangenmessung) Bringen Sie den Schiebe-Funktionsschalter in die Stellung . Für nichtinvasive Wechselstrommessung erfolgt der Eingang über die Stromzange. VORSICHT (Anbringen und Abnehmen des Zangenmessgeräts) Drücken Sie die Zangenbetätigung und klemmen Sie die Zange zum Messen des Laststroms nur um einen einzelnen Leiter eines Stromkreises. - Seite 25 MD 9220 Leistungsmesszange Betrieb Benachbarte stromführende Geräte wie Transformatoren, Motoren und Leiterdrähte beeinflussen die Messgenauigkeit. Halten Sie die Zange so weit wie möglich von ihnen entfernt, um den Einfluss zu minimieren. Gleichspannungs-, Wechselspannungs- und Netzfrequenzfunktionen mit hoher Impedanz (Hi-Z) Durch Stellen des Schiebe-Funktionsschalters in die Stellung wird die Spannungsmessung mit üblicher Impedanz (Hi-Z) gewählt.
- Seite 26 MD 9220 Leistungsmesszange Betrieb WÄHREND der Anwahl der Netzfrequenzfunktion in diesem Wechselspannungsbereich stellt automatisch die geeignetste Empfindlichkeit für Anwendungen bei höheren Spannungen ein. Damit können elektrische Störungen, wie z. B. bei Netzspannungsanwendungen mit 110/220 V, vermieden werden. Wenn wegen ungenügender Signalpegel „Null“ angezeigt wird, wählen Sie die Netzfrequenzfunktion VOR der Durchführung von Messungen (im Wechselspannungsbereich 6 V);...
- Seite 27 MD 9220 Leistungsmesszange Betrieb Spannungswert als Gleich- oder Wechselspannung an, je nachdem, welcher Spitzenwert größer ist. Funktion Überlastalarm: Wenn eine höhere als die Nennspannung von 600 V anliegt, zeigt das Messgerät als Überlastanzeige „OL“ an, verbunden mit einem Warn-Piepton. Trennen Sie die Prüfleitungen sofort vom Signal, um Gefahren zu vermeiden.
- Seite 28 MD 9220 Leistungsmesszange Betrieb Anmerkung: *Die manuelle Bereichseinstellung ist bei den Funktionen 600Ω/ nicht verfügbar. *Um die manuelle Bereichseinstellung im AutoCheck -Modus zu benutzen, siehe „Bereichsarretierung“, wie sie in Fußnoten des Abschnitts über den AutoCheck Modus erklärt wird. Erkennung elektrischer Felder EF Drücken Sie bei einer beliebigen Funktion kurz die Taste EF (NCV), um zur Funktion...
- Seite 29 MD 9220 Leistungsmesszange Betrieb EF-Erfassung mit Sondenkontakt: Zur genaueren Anzeige von stromführenden Drähten, wie etwa zur Unterscheidung zwischen stromführenden und Erdungsverbindungen, verwenden Sie die rote (+) Prüfleitung für Messungen im direkten Kontakt. Funktionen 600Ω/ Bringen Sie den Schiebe-Funktionsschalter in die Stellung 600Ω/ Die Grundfunktion ist der Widerstandsbereich 600 Ω...
- Seite 30 MD 9220 Leistungsmesszange Betrieb zwischen 0,400 V und 0,900 V. Eine höhere Anzeige weist auf eine lecke (defekte) Diode hin. Eine Anzeige von Null gibt eine kurzgeschlossene (defekte) Diode an, und das Messgerät gibt einen langen Dauer-Piepton als Warnung ab. „OL“ weist auf eine offene (defekte) Diode hin.
-
Seite 31: Wartung
MD 9220 Leistungsmesszange Wartung 5 Wartung WARNUNG Um einen Stromschlag zu vermeiden, trennen Sie das Gerät von jedem Stromkreis, entfernen die Prüfleitungen von den Eingangsbuchsen und schalten das Messgerät aus (OFF), bevor Sie das Gehäuse öffnen. Betreiben Sie das Gerät nicht mit offenem Gehäuse. -
Seite 32: Technische Daten
MD 9220 Leistungsmesszange Technische Daten 6 Technische Daten Allgemeine Daten 3-5/6-stellige(s) (6000 Zähler) LCD-Display(S) Display: 5 pro Sekunde, nominal Aktualisierungsrate: automatisch Polarität: unter ca. 2,4 V Schwache Batterie: 0°C bis 40°C Betriebstemperatur: Maximale relative Luftfeuchtigkeit Relative Luftfeuchtigkeit: Temperaturen bis 31°C, linear abnehmend auf 50 % relative luftfeuchtigkeit bei 40°C... -
Seite 33: Elektrische Daten
Frequenzspektren, die bei nicht sinusförmigen Wellenformen neben der Grundwelle in die spezifizierte Wechselspannungsbandbreite des Messgeräts fallen. Beim Modell mit echtem effektivwert MD 9220 ist die Genauigkeit bei Wechselspannung und Wechselstromzangenmessung bei 5 % bis 100 % des Bereichs spezifiziert, soweit nicht anders angegeben. Der maximale Scheitelfaktor ist wie unten spezifiziert, und mit Frequenzspektren, die bei nicht sinusförmigen Wellenformen neben der Grundwelle in die spezifizierte... - Seite 34 MD 9220 Leistungsmesszange Technische Daten Bereich Genauigkeit 1,2 % + 6 Dig. 6,000 KΩ 1,0 % + 4 Dig. 60,00 KΩ, 600,0 KΩ 2,0 % + 4 Dig. 6,000 MΩ Leerlaufspannung: 0,4 VDC typisch Abkühlzeit 2 Minuten nach Messungen über 50 V in Position Auto-VΩ...
- Seite 35 400,0 A, 2000 A 1,5 % + 5 Dig. Scheitelfaktor beim Modell mit echtem Effektivwert MD 9220: < 2,0 : 1 bei Vollausschlag, < 4,0 : 1 bei halbem Ausschlag 8 Digits zur spezifizierten Genauigkeit hinzufügen, wenn die Anzeige unter 10 % des Bereichs liegt.
-
Seite 36: Eingeschränkte Garantie
Gebrauch/Nutzung zurückzuführen sind. • Verschleiß-/Verbrauchsmaterialien wie z.B. Trageriemen, Kunststoffteile • Zubehör, Sicherungen, Sicherungswiderstände, Funkenstrecken, Batterien oder jedes Produkt, das nach Meinung von METREL missbräuchlich verwendet, verändert, vernachlässigt oder versehentlich oder durch abnorme Betriebsbedingungen oder Behandlung beschädigt worden ist. DIESE GARANTIE GILT AUSSCHLIESSLICH UND TRITT AN DIE STELLE ALLER ANDEREN –...
