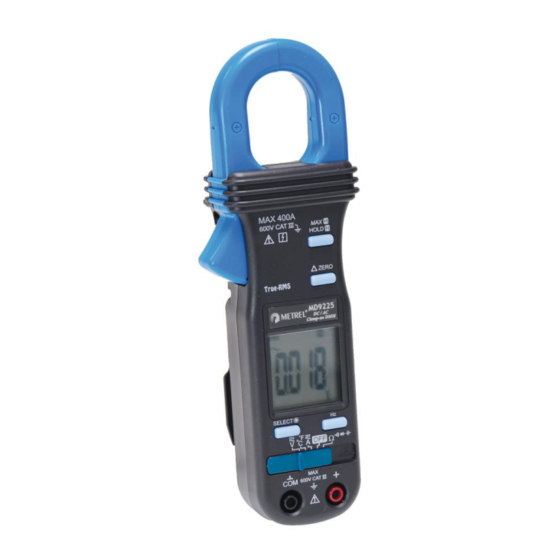

- Seite 1 METREL MD 9225 Most Complete Industrial TRMS AC/DC Current Clamp Meter MD 9225 User Manual Bedienungsanleitung Version 1.0, Code no. 20 752 001...
- Seite 2 Mark on your equipment certifies that this equipment meets the requirements of the EC (European Community) regulations concerning safety and electromagnetic compatibility. No part of this publication may be reproduced or utilized in any form or by any means without permission in writing from METREL.
-
Seite 3: Inhaltsverzeichnis
MD 9225 Clamp Meter Series Table of contents / Inhalt Table of contents/ Inhalt English 1 Safety ...........................4 2 Cenelec Directives......................6 3 Product Description ......................7 4 Operation........................8 5 Specifications......................14 6 Maintenance .......................18 Deutsch 1.Sicherheitsbestimmungen ..................20 2 Cenelec-Richtlinien.....................22 3 Produktbeschreibung....................23 4 Betrieb ........................24 5 Spezifikationen ......................30... -
Seite 4: Safety
MD 9225 Clamp Meter Series Safety 1 Safety This manual contains information and warnings that must be followed for operating the instrument safely and maintaining the instrument in a safe operating condition. If the instrument is used in a manner not specified by the manufacturer, the protection provided by the instrument may be impaired. -
Seite 5: International Electrical Symbols
MD 9225 Clamp Meter Series Safety This Clamp-on meter is designed to apply around or remove from uninsulated hazardous live conductors. But still, individual protective equipment must be used if hazardous live parts in the installation where measurement is to be carried out could be accessible. -
Seite 6: Cenelec Directives
MD 9225 Clamp Meter Series Cenelec Directives 2 Cenelec Directives The instruments conform to CENELEC Low-voltage directive 73/23/EEC and Electromagnetic compatibility directive 89/336/EEC... -
Seite 7: Product Description
MD 9225 Clamp Meter Series Product Description 3 Product Description This user's manual uses only representative model(s) for illustrations. Please refer specification details for function availability to each model. 1) To reduce the risk of fire or electric shock, do not expose this product to rain or moisture. -
Seite 8: Operation
MD 9225 Clamp Meter Series Operation 4 Operation CAUTION: Before and after hazardous voltage measurements, test the voltage function on a known source such as line voltage to determine proper meter functioning. DC Voltage, AC Voltage, Hz Frequency functions Set slide-switch to Voltage function position. Inputs are made through the test leads terminals. - Seite 9 MD 9225 Clamp Meter Series Operation current drain in measuring small signals, and can cope better with most commercially available voltage output transducers/adapters. The non-zero display reading is normal when the meter inputs are open circuit, which will not affect actual measurement accuracy.
- Seite 10 MD 9225 Clamp Meter Series Operation Note: In DCA measurements, hysteresis of the jaws (after measuring high DC currents) may introduce non-zero residual readings. Relative Zero mode should be used each time to offset the residual readings, if any, for more accurate measurements.
- Seite 11 MD 9225 Clamp Meter Series Operation leads connections (reverse biased) across the diode. The digital display shows OL if the diode is good. Any other readings indicate the diode is resistive or shorted (defective). Capacitance function Inputs are made through the test leads terminals. Slide-switch on defaults at . Press SELECT button momentarily 3 times to select Capacitance function.
- Seite 12 MD 9225 Clamp Meter Series Operation Temperature function Be sure to insert the banana plug type-K temperature bead probe with correct polarities. Slide-switch on defaults at degree C (Celsius). Press SELECT button momentarily to select degree F (Fahrenheit). You can also use a plug adapter AMD 9024 (Optional purchase) with banana pins to type-K socket to adapt other type-K standard mini plug temperature probes.
- Seite 13 MD 9225 Clamp Meter Series Operation Relative Zero mode Relative Zero mode allows the user to offset the meter consecutive measurements with the displaying reading as the reference value. The display will now show readings relative to the stored reference value. That is, display = reading - stored value. Press button momentarily to toggle to the relative zero mode.
-
Seite 14: Specifications
MD 9225 Clamp Meter Series Specifications 5 Specifications Display: 3-3/4 digits 4000 counts LCD display(s) Update Rate: 3 per second nominal Polarity: Automatic Low Battery: Below approx. 2.4V Operating Temperature: C to 40 Relative Humidity: Maximum relative humidity 80% for temperature up... - Seite 15 MD 9225 Clamp Meter Series Specifications Electrical Specifications Accuracy is ±(% reading digits + number of digits) or otherwise specified, at 23 C ± 5 & less than 75% R.H. True RMS ACV & ACA clamp-on accuracies are specified from 5% to 100% of range or otherwise specified.
- Seite 16 MD 9225 Clamp Meter Series Specifications Ohms RANGE Accuracy 0.8% + 6d 400.0 0.6% + 4d 4.000k, 40.00k, 400.0k 1.0% + 4d 4.000M 2.0% + 4d 40.00M Open Circuit Voltage : 0.4VDC typical Audible Continuity Tester Open Circuit Voltage: 0.4VDC typical Range: 400.0;...
- Seite 17 MD 9225 Clamp Meter Series Specifications ACA Current (Clamp-on) RANGE Accuracy 400.0A 40Hz ~ 60Hz @ 0 ~ 50A 1.0% + 6d 60Hz ~ 400Hz @ 0 ~ 50A 1.5% + 5d 40Hz ~ 60Hz @ 50A ~ 200A 1.5% + 5d 60Hz ~ 200Hz @ 50A ~ 200A 2.0% + 5d...
-
Seite 18: Maintenance
MD 9225 Clamp Meter Series Maintenance 6 Maintenance WARNING To avoid electrical shock, disconnect the meter from any circuit, remove the test leads from the input jacks and turn OFF the meter before opening the case. Do not operate with open case. - Seite 19 In the event of returning the equipment it must be re-sent to the after-sales service of the local Metrel distributor, the outward transport is payable by customer. The delivery must be agreed in advance with consignee. For delivery indicate, by means of an enclosed note, as clear as possible, the reasons for returning it.
-
Seite 20: Sicherheitsbestimmungen
MD 9225 Stromzange Serie Sicherheitsbestimmungen 1.Sicherheitsbestimmungen Dieses Handbuch weist Informationen und Warnhinweise aus, die für einen sicheren Betrieb des Messgeräts und sichere Betriebsbedingungen beachtet werden müssen. Wenn das Gerät nicht wie vom Hersteller vorgeschrieben verwendet wird, kann der Schutz, den das Messgerät während des Betriebs bietet, nicht aufrechterhalten werden. -
Seite 21: Internationale Elektrische Symbole
MD 9225 Clamp Meter Series Maintenance Handmessgeräten dar. Prüfen Sie die Prüfleitungen, Stecker und Sensoren auf freiliegende Metallflächen und beschädigte Isolierungen. Ersetzen Sie die betreffenden Bauteile sofort, wenn Sie Schäden feststellen. Diese Stromzange wurde so vorgesehen, dass sie an gefährliche, unisolierte und stromführende Leiter angeschlossen und wieder von ihnen getrennt werden kann. -
Seite 22: Cenelec-Richtlinien
MD 9225 Stromzange Serie Cenelec-Richtlinien 2 Cenelec-Richtlinien Die Messgeräte entsprechen den Richtlinien des CENELEC für Niederspannung 73/23/EWG und für elektromagnetische Verträglichkeit 89/336/EWG... -
Seite 23: Produktbeschreibung
MD 9225 Stromzange Serie Produktbeschreibung 3 Produktbeschreibung In diesem Benutzerhandbuch werden zu Illustrationszwecken nur repräsentative Modelle verwendet. In den Spezifikationen finden Sie Angaben zu jedem einzelnen Modell. 1) Um die Gefahr vor Feuer oder elektrischen Schlägen zu reduzieren, sollte dieses Produkt nicht im Regen oder bei Feuchtigkeit ver- wendet werden. -
Seite 24: Betrieb
MD 9225 Stromzange Serie Betrieb 4 Betrieb ACHTUNG: Führen Sie vor und nach Messungen gefährlicher Spannungen einen Test an bekannten Spannungsquellen durch (z.B. Netzspannung), um zu prüfen, ob das Messgerät korrekt funktioniert. Funktionen für Gleichspannung, Wechselspannung und Frequenz Stellen Sie den Schiebeschalter auf die Spannungsmessfunktion. Die Eingabe erfolgt über die Prüfleitungsanschlüsse. - Seite 25 MD 9225 Stromzange Serie Betrieb Auslösepegel eingestellt werden (höhere Empfindlichkeit). Die Empfindlichkeit ist zu gering, wenn der Hz-Ablesewert Null anzeigen sollte. Hinweis: Der Funktionsbereich DC 400 mV ist mit seiner hohen Eingangsimpedanz von 1000 M bei Messungen kleiner Signale für geringste Stromentnahme ausgelegt und...
- Seite 26 MD 9225 Stromzange Serie Betrieb Stromdifferenzmessungen (ähnlich der Identifizierung von Ableitstrom). Platzieren Sie den (die) Leiter so nah wie möglich in die Mitte der Zange, um eine bestmögliche Messgenauigkeit erzielen. Zange “+”-Markierung zeigt Stromflussrichtung bei positiven Gleichstromwerten. Wenn Sie die Zange wieder entfernen wollen, drücken Sie den Zangenhebel und nehmen Sie die Zangenbacken...
- Seite 27 MD 9225 Stromzange Serie Betrieb Die Eingabe erfolgt über die Prüfleitungsanschlüsse. Bewegen Sie den Schiebeschalter auf . Drücken Sie die Taste SELECT, um die Durchgangsfunktion auszuwählen, welche zur Prüfung von Leitungsanschlüssen und Schalterbetrieb geeignet ist. Ein durchgehender Piepton deutet auf eine vollständige Leitung hin.
- Seite 28 MD 9225 Stromzange Serie Betrieb Temperaturfunktion Stellen Sie sicher, dass der Bananenstecker (Typ K) des Temperaturfühlers mit der richtigen Polarität angeschlossen wurde. Bewegen Sie den Schiebeschalter auf Grad C (Celsius). Drücken Sie die Taste SELECT, um Grad F (Fahrenheit) zu wählen.
- Seite 29 MD 9225 Stromzange Serie Betrieb mindestens eine Sekunde gedrückt, um diese Funktion ein- oder auszuschalten. Die Anzeiger “MAX” und “ ” leuchten auf. Modus Relativer Nullpunkt Der Modus relativer Nullpunkt gibt dem Benutzer die Möglichkeit, momentane Ablesewerte als Referenzwerte für aufeinanderfolgende Messungen zu bestimmen. Das Display zeigt die Messwerte nun im Vergleich zu den gespeicherten Referenzwerten an.
-
Seite 30: Spezifikationen
MD 9225 Stromzange Serie Spezifikationen 5 Spezifikationen Display: 3-3/4 Ziffern bis 4000 (LCD-Display) Updaterate: 3 pro Sekunde (Nennwert) Polarität: automatisch Geringer Batterieladestand: unter ca. 2,4 V Betriebstemperatur: C bis 40 Relative Luftfeuchtigkeit: Maximale relative Luftfeuchtigkeit 80% bei einer Temperatur bis 31... - Seite 31 MD 9225 Stromzange Serie Spezifikationen Zubehör: Prüfleitungspaar, Batterien vorhanden, Benutzerhandbuch, weicher Tragebeutel und Bananenstecker-Thermoelement Typ K Optionale Zubehörteile: Steckeradapter AMD 9024 mit Bananenpins Elektrische Spezifikationen Die Genauigkeit beträgt ± (% Ziffern des Ablesewerts + Anzahl der Ziffern) wenn nicht anders spezifiziert, bei 23 C ±...
- Seite 32 MD 9225 Stromzange Serie Spezifikationen Messbereich Genauigkeit 400 0,8 % + 6 d 4 , 40 k, 400 k 0,6 % + 4 d 1,0 % + 4 d 4 M 2,0 % + 4 d 40 M Leerlaufspannung: 0,4 V DC (normal) Akustische Durchgangsprüfung...
- Seite 33 MD 9225 Stromzange Serie Spezifikationen Wechselstrom (Zange angebracht) Messbereich Genauigkeit 400 A 40 Hz ~ 60 Hz bei 0 ~ 50 A 1,0 % + 6 d 60 Hz ~ 400 Hz bei 0 ~ 50 A 1,5 % + 5 d...
-
Seite 34: Wartung
MD 9225 Stromzange Serie Wartung 6 Wartung WARNUNG Um einen elektrischen Schlag zu vermeiden ist das Messgerät stets vom Stromkreis zu trennen, müssen die Testkabel von den Eingangsbuchsen gelöst und das Messgerät vor Öffnung des Gehäuses ausgeschaltet werden. Betreiben Sie das Messgerät nicht bei geöffnetem Gehäuse. - Seite 35 MD 9225 Stromzange Serie Wartung Batterien austauschen Das Messgerät verwendet die Standardgröße 1,5V AAA (NEDA 24A oder IEC LR03) Lösen Sie die 2 Schrauben von der Batteriegehäuseabdeckung. Heben Sie die Abdeckung hoch. Tauschen Sie die Batterien aus. Bringen Sie die Abdeckung wieder...
-
Seite 36: Eingeschränkte Garantie
Gebrauch/Nutzung zurückzuführen sind. Verschleiß-/Verbrauchsmaterialien wie z.B. Trageriemen, Kunststoffteile Zubehör, Sicherungen, Sicherungswiderstände, Funkenstrecken, Batterien oder jedes Produkt, das nach Meinung von METREL missbräuchlich verwendet, verändert, vernachlässigt oder versehentlich oder durch abnorme Betriebsbedingungen oder Behandlung beschädigt worden ist. - Seite 37 MD 9225 Stromzange Serie Wartung...
- Seite 38 MD 9225 Stromzange Serie Wartung...
- Seite 39 MD 9225 Stromzange Serie Wartung...
- Seite 40 MD 9225 Stromzange Serie Wartung...
