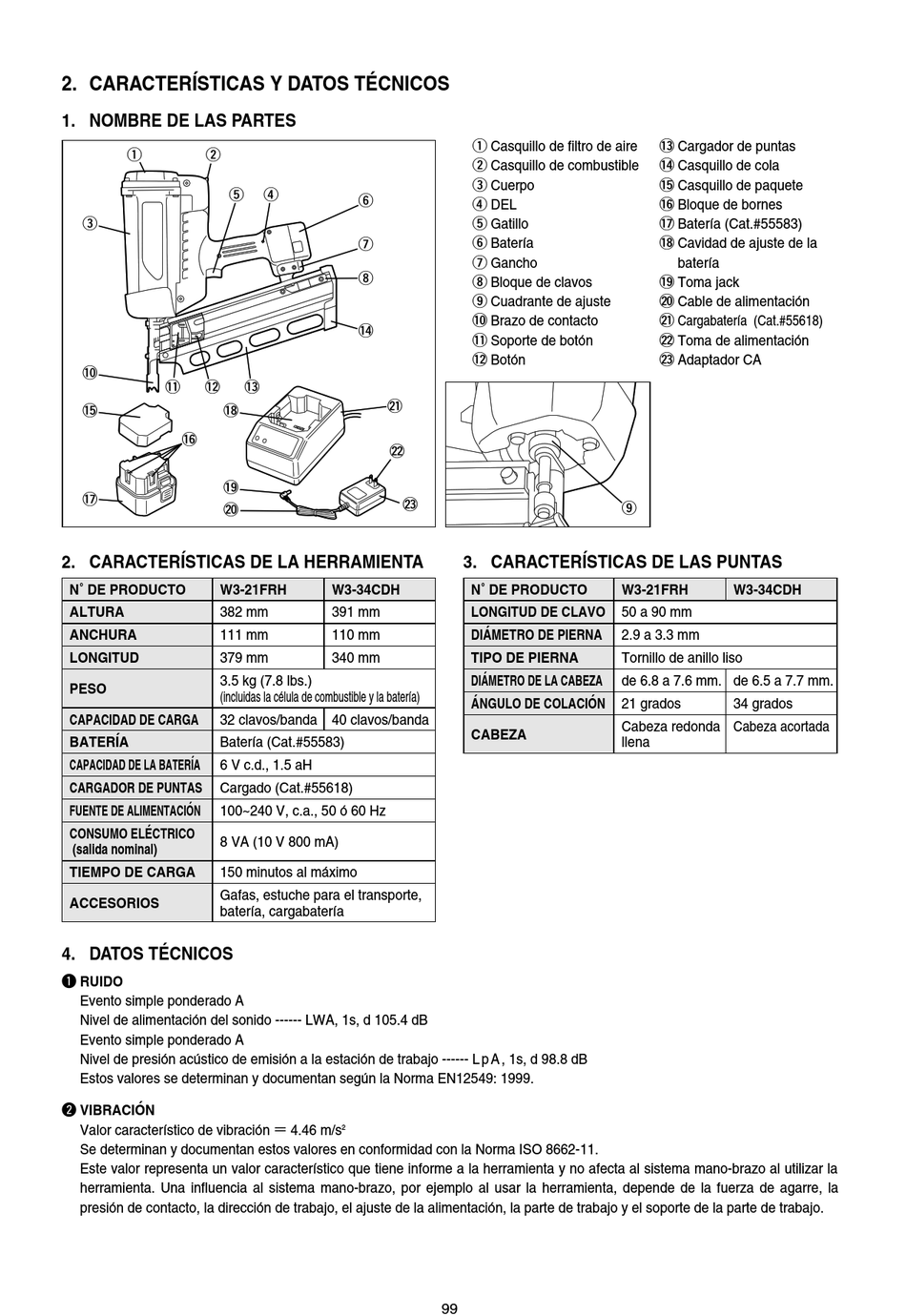

2. CARACTERÍSTICAS Y DATOS TÉCNICOS

1. NOMBRE DE LAS PARTES

q w
t
e
!0
!1 !2
!5
!8
!6
!9
!7
@0
2. CARACTERÍSTICAS DE LA HERRAMIENTA
N˚ DE PRODUCTO W3-21FRH
ALTURA 382 mm
ANCHURA 111 mm
LONGITUD 379 mm
3.5 kg (7.8 lbs.)
PESO
(incluidas la célula de combustible y la batería)
CAPACIDAD DE CARGA 32 clavos/banda 40 clavos/banda
BATERÍA Batería (Cat.#55583)
CAPACIDAD DE LA BATERÍA 6 V c.d., 1.5 aH
CARGADOR DE PUNTAS Cargado (Cat.#55618)
FUENTE DE ALIMENTACIÓN 100~240 V, c.a., 50 ó 60 Hz
CONSUMO ELÉCTRICO
8 VA (10 V 800 mA)
(salida nominal)
TIEMPO DE CARGA 150 minutos al máximo
Gafas, estuche para el transporte,
ACCESORIOS
batería, cargabatería
4. DATOS TÉCNICOS
q RUIDO
Evento simple ponderado A
Nivel de alimentación del sonido ------ LWA, 1s, d 105.4 dB
Evento simple ponderado A
Nivel de presión acústico de emisión a la estación de trabajo ------ L p A , 1s, d 98.8 dB
Estos valores se determinan y documentan según la Norma EN12549: 1999.
w VIBRACIÓN
Valor característico de vibración ＝ 4.46 m/s
Se determinan y documentan estos valores en conformidad con la Norma ISO 8662-11.
Este valor representa un valor característico que tiene informe a la herramienta y no afecta al sistema mano-brazo al utilizar la
herramienta. Una influencia al sistema mano-brazo, por ejemplo al usar la herramienta, depende de la fuerza de agarre, la
presión de contacto, la dirección de trabajo, el ajuste de la alimentación, la parte de trabajo y el soporte de la parte de trabajo.
r
y
u
i
!4
!3
@1
@2
@3
W3-34CDH
391 mm
110 mm
340 mm
2
q Casquillo de filtro de aire
w Casquillo de combustible
e Cuerpo
r DEL
t Gatillo
y Batería
u Gancho
i Bloque de clavos
o Cuadrante de ajuste
!0 Brazo de contacto
!1 Soporte de botón
!2 Botón
3. CARACTERÍSTICAS DE LAS PUNTAS
N˚ DE PRODUCTO
LONGITUD DE CLAVO
DIÁMETRO DE PIERNA
TIPO DE PIERNA
DIÁMETRO DE LA CABEZA
ÁNGULO DE COLACIÓN
CABEZA
99
!3 Cargador de puntas
!4 Casquillo de cola
!5 Casquillo de paquete
!6 Bloque de bornes
!7 Batería (Cat.#55583)
!8 Cavidad de ajuste de la
batería
!9 Toma jack
@0 Cable de alimentación
@1 Cargabatería (Cat.#55618)
@2 Toma de alimentación
@3 Adaptador CA
o
W3-21FRH W3-34CDH
50 a 90 mm
2.9 a 3.3 mm
Tornillo de anillo liso
de 6.8 a 7.6 mm. de 6.5 a 7.7 mm.
21 grados 34 grados
Cabeza redonda Cabeza acortada
llena
