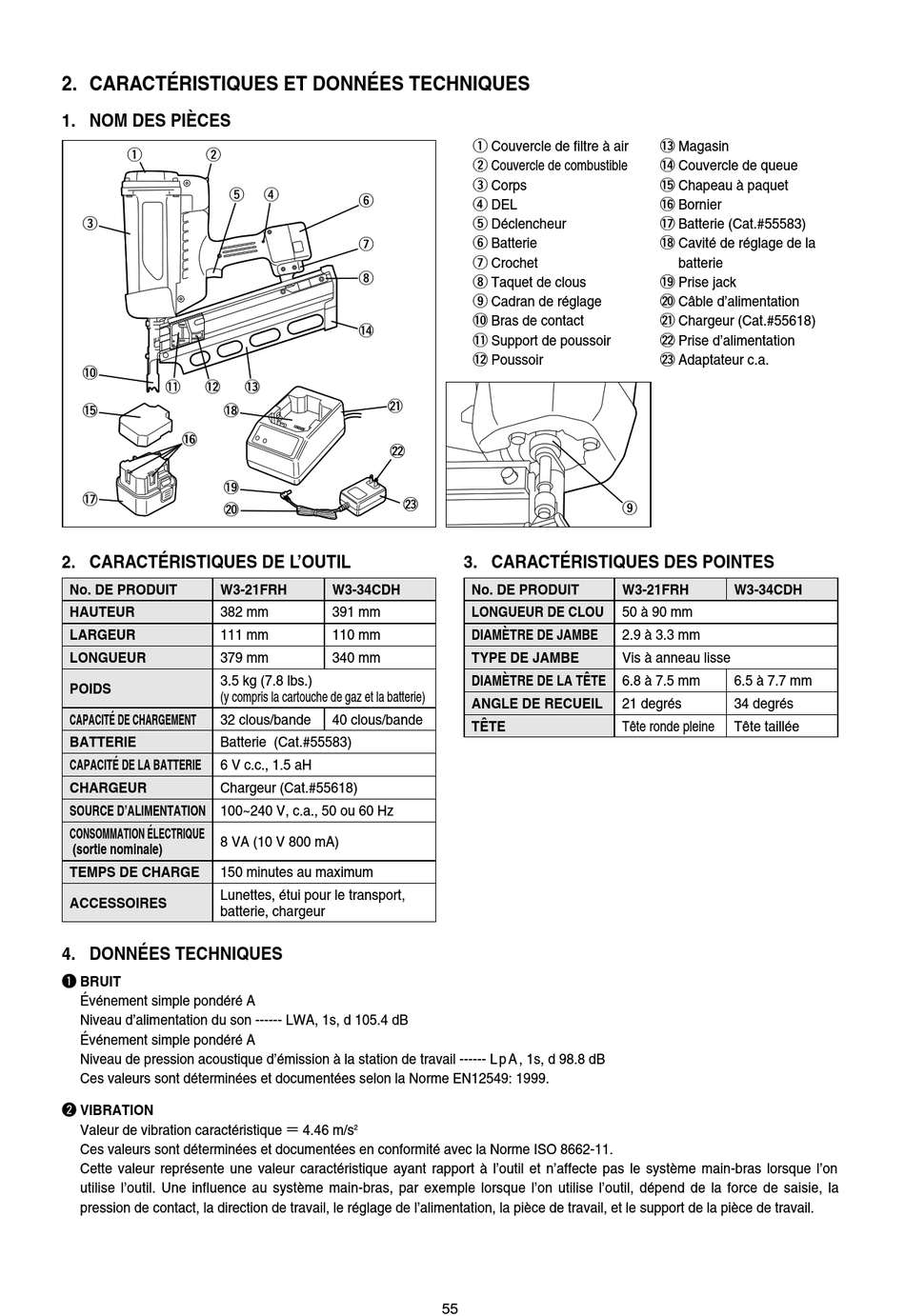

2. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES
1. NOM DES PIÈCES
q w
t
e
!0
!1 !2
!5
!8
!6
!9
!7
@0
2. CARACTÉRISTIQUES DE L'OUTIL
No. DE PRODUIT W3-21FRH
HAUTEUR 382 mm
LARGEUR 111 mm
LONGUEUR 379 mm
3.5 kg (7.8 lbs.)
POIDS
(y compris la cartouche de gaz et la batterie)
CAPACITÉ DE CHARGEMENT 32 clous/bande
BATTERIE Batterie (Cat.#55583)
CAPACITÉ DE LA BATTERIE 6 V c.c., 1.5 aH
CHARGEUR Chargeur (Cat.#55618)
SOURCE D'ALIMENTATION 100~240 V, c.a., 50 ou 60 Hz
CONSOMMATION ÉLECTRIQUE
8 VA (10 V 800 mA)
(sortie nominale)
TEMPS DE CHARGE 150 minutes au maximum
Lunettes, étui pour le transport,
ACCESSOIRES
batterie, chargeur
4. DONNÉES TECHNIQUES
q BRUIT
Événement simple pondéré A
Niveau d'alimentation du son ------ LWA, 1s, d 105.4 dB
Événement simple pondéré A
Niveau de pression acoustique d'émission à la station de travail ------ L p A , 1s, d 98.8 dB
Ces valeurs sont déterminées et documentées selon la Norme EN12549: 1999.
w VIBRATION
Valeur de vibration caractéristique ＝ 4.46 m/s
Ces valeurs sont déterminées et documentées en conformité avec la Norme ISO 8662-11.
Cette valeur représente une valeur caractéristique ayant rapport à l'outil et n'affecte pas le système main-bras lorsque l'on
utilise l'outil. Une influence au système main-bras, par exemple lorsque l'on utilise l'outil, dépend de la force de saisie, la
pression de contact, la direction de travail, le réglage de l'alimentation, la pièce de travail, et le support de la pièce de travail.
r
y
u
i
!4
!3
@1
@2
@3
W3-34CDH
391 mm
110 mm
340 mm
40 clous/bande
2
q Couvercle de filtre à air
w Couvercle de combustible
e Corps
r DEL
t Déclencheur
y Batterie
u Crochet
i Taquet de clous
o Cadran de réglage
!0 Bras de contact
!1 Support de poussoir
!2 Poussoir
3. CARACTÉRISTIQUES DES POINTES
No. DE PRODUIT
LONGUEUR DE CLOU
DIAMÈTRE DE JAMBE
TYPE DE JAMBE
DIAMÈTRE DE LA TÊTE
ANGLE DE RECUEIL
TÊTE
55
!3 Magasin
!4 Couvercle de queue
!5 Chapeau à paquet
!6 Bornier
!7 Batterie (Cat.#55583)
!8 Cavité de réglage de la
batterie
!9 Prise jack
@0 Câble d'alimentation
@1 Chargeur (Cat.#55618)
@2 Prise d'alimentation
@3 Adaptateur c.a.
o
W3-21FRH W3-34CDH
50 à 90 mm
2.9 à 3.3 mm
Vis à anneau lisse
6.8 à 7.5 mm 6.5 à 7.7 mm
21 degrés 34 degrés
Tête ronde pleine Tête taillée
