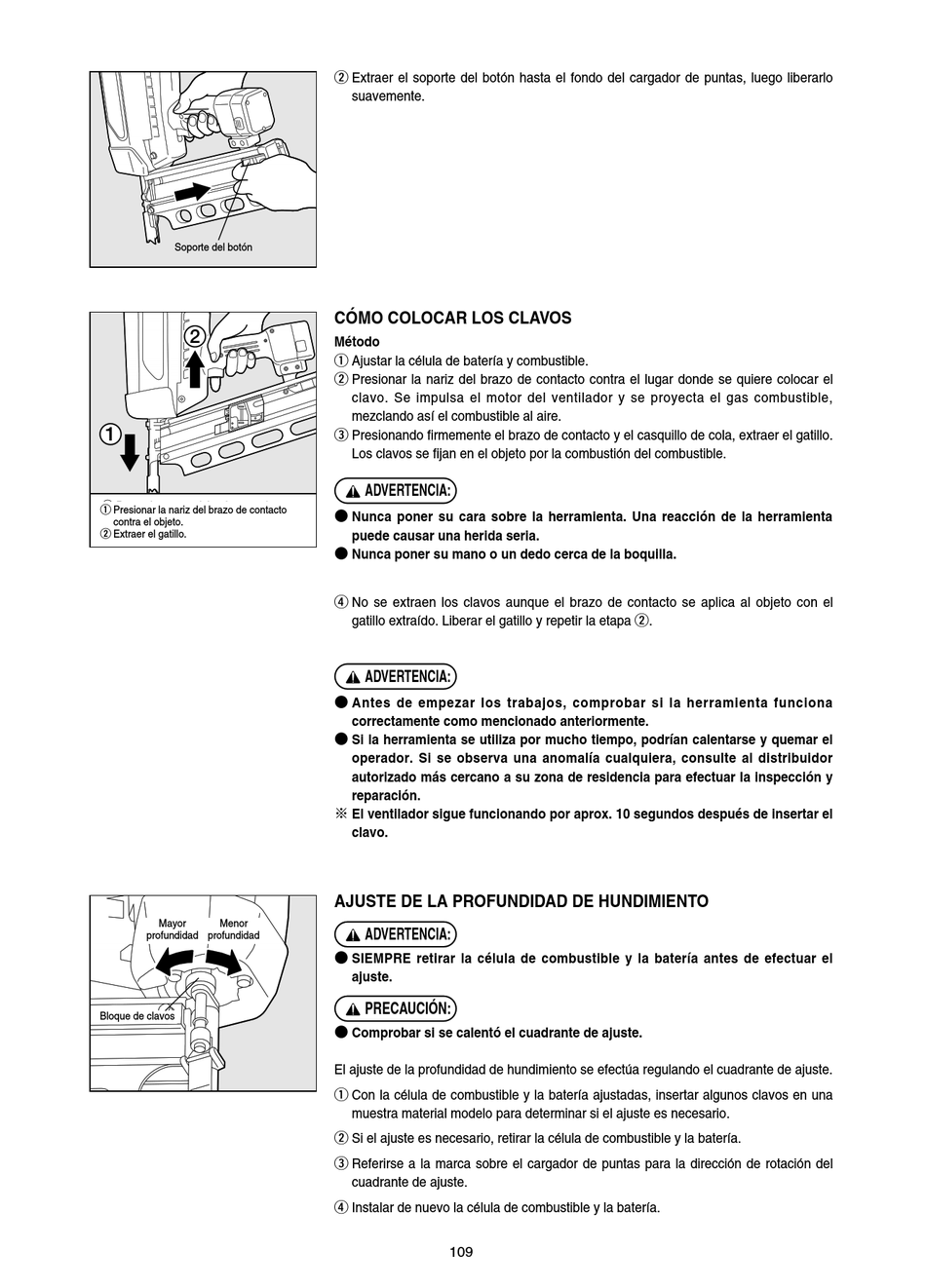

Soporte del botón
2
1
q Press the nose of the Contact Arm
q Presionar la nariz del brazo de contacto
against the object.
contra el objeto.
w Pull the Trigger.
w Extraer el gatillo.
Mayor Menor
profundidad profundidad
Bloque de clavos
w Extraer el soporte del botón hasta el fondo del cargador de puntas, luego liberarlo
suavemente.
CÓMO COLOCAR LOS CLAVOS
Método
q Ajustar la célula de batería y combustible.
w Presionar la nariz del brazo de contacto contra el lugar donde se quiere colocar el
clavo. Se impulsa el motor del ventilador y se proyecta el gas combustible,
mezclando así el combustible al aire.
e Presionando firmemente el brazo de contacto y el casquillo de cola, extraer el gatillo.
Los clavos se fijan en el objeto por la combustión del combustible.
ADVERTENCIA:
● Nunca poner su cara sobre la herramienta. Una reacción de la herramienta
puede causar una herida seria.
● Nunca poner su mano o un dedo cerca de la boquilla.
r No se extraen los clavos aunque el brazo de contacto se aplica al objeto con el
gatillo extraído. Liberar el gatillo y repetir la etapa w.
ADVERTENCIA:
● Antes de empezar los trabajos, comprobar si la herramienta funciona
correctamente como mencionado anteriormente.
● Si la herramienta se utiliza por mucho tiempo, podrían calentarse y quemar el
operador. Si se observa una anomalía cualquiera, consulte al distribuidor
autorizado más cercano a su zona de residencia para efectuar la inspección y
reparación.
※ El ventilador sigue funcionando por aprox. 10 segundos después de insertar el
clavo.
AJUSTE DE LA PROFUNDIDAD DE HUNDIMIENTO
ADVERTENCIA:
● SIEMPRE retirar la célula de combustible y la batería antes de efectuar el
ajuste.
PRECAUCIÓN:
● Comprobar si se calentó el cuadrante de ajuste.
El ajuste de la profundidad de hundimiento se efectúa regulando el cuadrante de ajuste.
q Con la célula de combustible y la batería ajustadas, insertar algunos clavos en una
muestra material modelo para determinar si el ajuste es necesario.
w Si el ajuste es necesario, retirar la célula de combustible y la batería.
e Referirse a la marca sobre el cargador de puntas para la dirección de rotación del
cuadrante de ajuste.
r Instalar de nuevo la célula de combustible y la batería.
109
