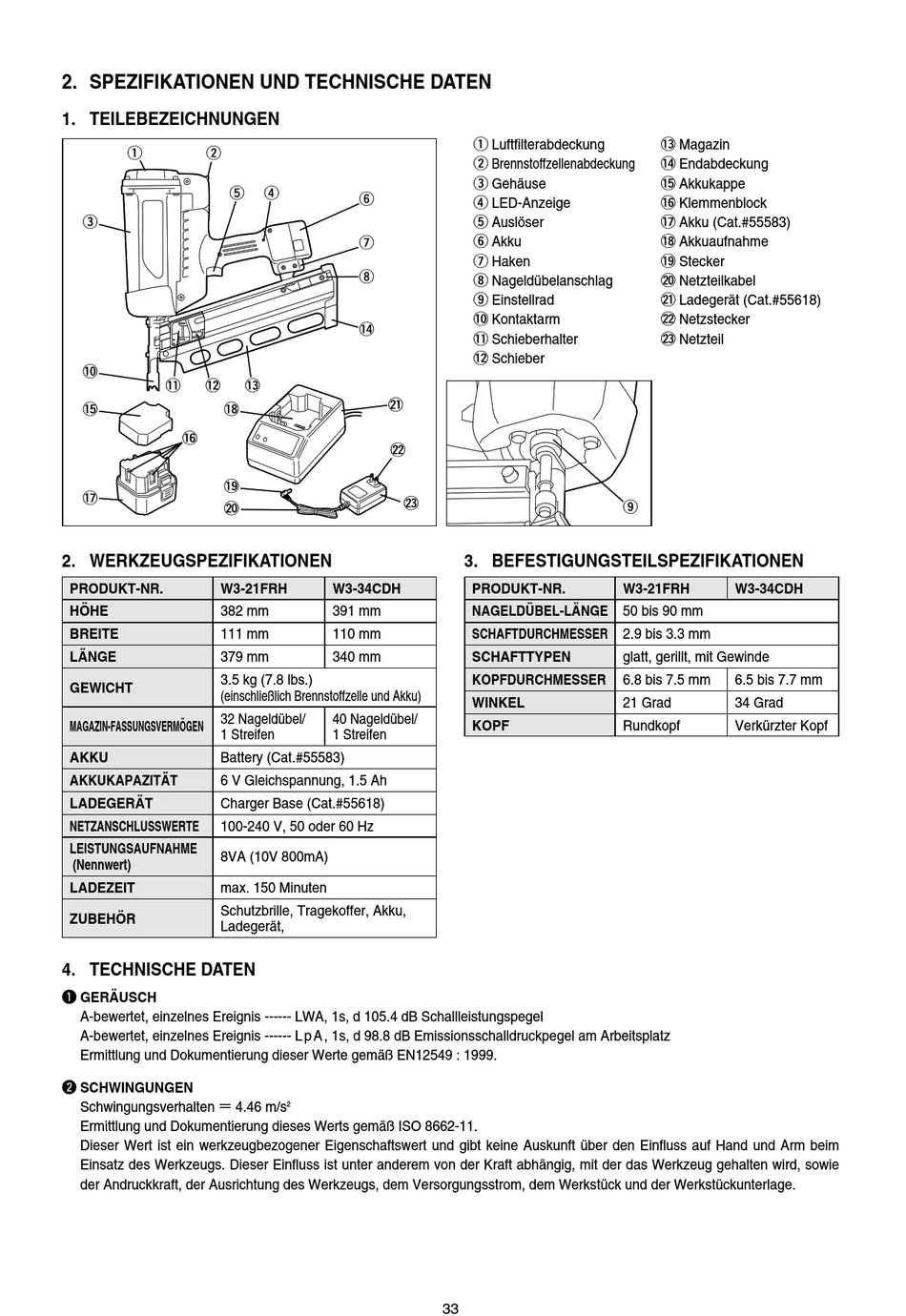

2. SPEZIFIKATIONEN UND TECHNISCHE DATEN

1. TEILEBEZEICHNUNGEN
q w
t
e
!0
!1 !2
!5
!8
!6
!9
!7
@0
2. WERKZEUGSPEZIFIKATIONEN
PRODUKT-NR. W3-21FRH
HÖHE 382 mm
BREITE 111 mm
LÄNGE 379 mm
3.5 kg (7.8 lbs.)
GEWICHT
(einschließlich Brennstoffzelle und Akku)
32 Nageldübel/
MAGAZIN-FASSUNGSVERMÖGEN
1 Streifen
AKKU Battery (Cat.#55583)
AKKUKAPAZITÄT 6 V Gleichspannung, 1.5 Ah
LADEGERÄT Charger Base (Cat.#55618)
NETZANSCHLUSSWERTE 100-240 V, 50 oder 60 Hz
LEISTUNGSAUFNAHME
8VA (10V 800mA)
(Nennwert)
LADEZEIT max. 150 Minuten
Schutzbrille, Tragekoffer, Akku,
ZUBEHÖR
Ladegerät,
4. TECHNISCHE DATEN
q GERÄUSCH
A-bewertet, einzelnes Ereignis ------ LWA, 1s, d 105.4 dB Schallleistungspegel
A-bewertet, einzelnes Ereignis ------ L p A , 1s, d 98.8 dB Emissionsschalldruckpegel am Arbeitsplatz
Ermittlung und Dokumentierung dieser Werte gemäß EN12549 : 1999.
w SCHWINGUNGEN
Schwingungsverhalten ＝ 4.46 m/s
Ermittlung und Dokumentierung dieses Werts gemäß ISO 8662-11.
Dieser Wert ist ein werkzeugbezogener Eigenschaftswert und gibt keine Auskunft über den Einfluss auf Hand und Arm beim
Einsatz des Werkzeugs. Dieser Einfluss ist unter anderem von der Kraft abhängig, mit der das Werkzeug gehalten wird, sowie
der Andruckkraft, der Ausrichtung des Werkzeugs, dem Versorgungsstrom, dem Werkstück und der Werkstückunterlage.
r
y
u
i
!4
!3
@1
@2
@3
W3-34CDH
391 mm
110 mm
340 mm
40 Nageldübel/
1 Streifen
2
q Luftfilterabdeckung
w Brennstoffzellenabdeckung
e Gehäuse
r LED-Anzeige
t Auslöser
y Akku
u Haken
i Nageldübelanschlag
o Einstellrad
!0 Kontaktarm
!1 Schieberhalter
!2 Schieber
3. BEFESTIGUNGSTEILSPEZIFIKATIONEN
PRODUKT-NR.
NAGELDÜBEL-LÄNGE 50 bis 90 mm
SCHAFTDURCHMESSER 2.9 bis 3.3 mm
SCHAFTTYPEN
KOPFDURCHMESSER
WINKEL
KOPF
33
!3 Magazin
!4 Endabdeckung
!5 Akkukappe
!6 Klemmenblock
!7 Akku (Cat.#55583)
!8 Akkuaufnahme
!9 Stecker
@0 Netzteilkabel
@1 Ladegerät (Cat.#55618)
@2 Netzstecker
@3 Netzteil
o
W3-21FRH W3-34CDH
glatt, gerillt, mit Gewinde
6.8 bis 7.5 mm 6.5 bis 7.7 mm
21 Grad 34 Grad
Rundkopf Verkürzter Kopf
