Inneneinheit; Außeneinheit - INVENTOR U5MRSL32-18 Benutzerhandbuch

Konsole
Eins-fünf
Eins-vier
Eins-drei
Eins-zwei

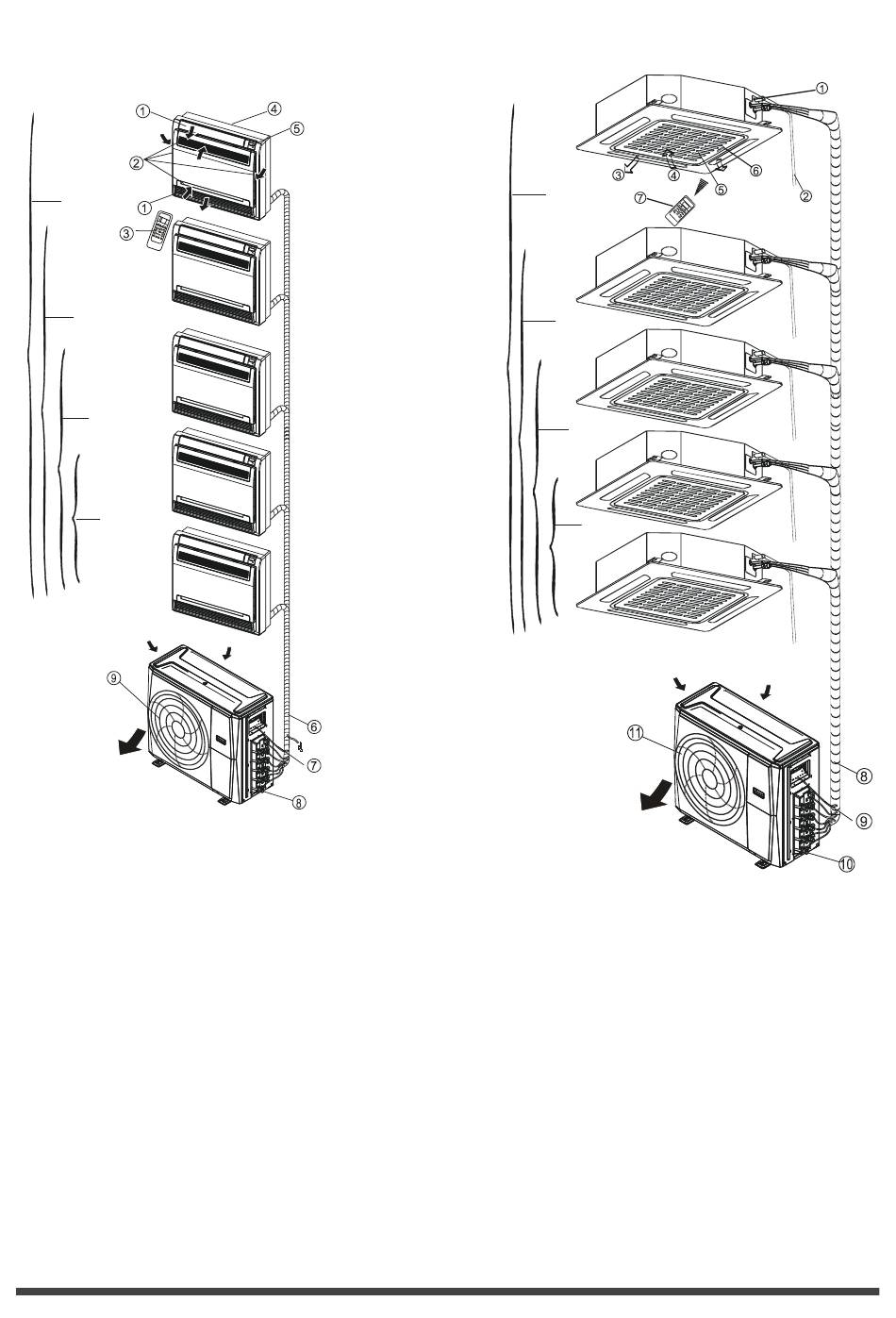

Abb. 2.3

Inneneinheit

1. Luftrichtungsklappe
2. Lufteinlass (enthält Luftfilter)
3. Fernbedienung
4. Zu installierendes Teil
5. Anzeige-Display
Außeneinheit
6. Ablaufschlauch, Kältemittel-Verbindungs-
schlauch
7. Anschlusskabel
8. Absperrventil
9. Lüfterabdeckung
(am Luftausgang)
Kassettentyp
Eins-fünf
Eins-vier
Eins-drei
Eins-zwei
Abb. 2.4
Inneneinheit
1. Wasserpumpe (Wasserablauf von der
Inneneinheit)
2. Ablaufleitung
3. Luftauslass
4. Lufteinlass
5. Lufteinlassgitter
6. Anzeige-Display
7. Fernbedienung
Außeneinheit
8. Ablaufschlauch,
Kältemittel-Verbindungsschlauch
9. Anschlusskabel
10. Absperrventil
11. Lüfterabdeckung
