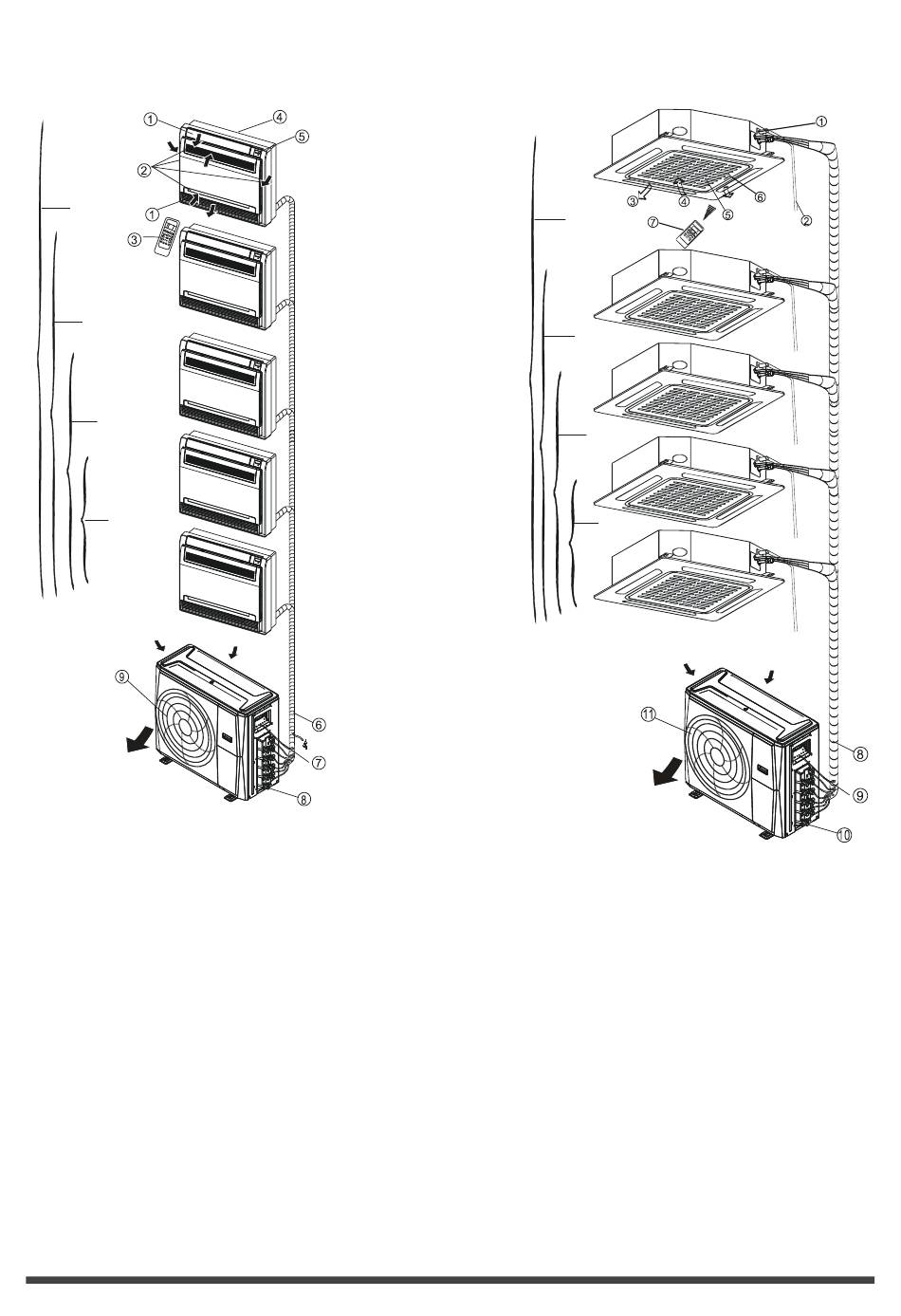

Unitati cu montare pe podea
(console)
1-5
1-4
1-3
1-2
Fig. 2.3
Unitate interioara
1. Flaps pentru ajustarea fluxului
de aer (evacuare aer)
2. Priza admisie aer (contine filtrul de aer)
3. Telecomanda
4. Componenta instalare
5. Panou afisaj
Unitate exterioara
6. Furtun scurgere, jonctiune traseu frigorific
7. Cablu pentru conectare
8. Supapa oprire
9. Protectie ventilator
Unitate tip caseta
1-5
1-4
1-3
1-2
Fig. 2.4
Unitate interioara
1. Pompa drenaj (pentru eliminarea apei
din unitatea interioara)
2. Furtun scurgere
3. Evacuare aer
4. Admisie aer
5. Frila admisie aer
6. Panou afisaj
7. Telecomanda
Unitate exterioara
8. Furtun scurgere, jonctiune traseu frigorific
9. Cablu pentru conectare
10. Supapa oprire
11. Protectie ventilator
