Κονσόλα
Ένα-πέντε
Ένα-τέσσερα
Ένα-τρια
Ένα-δύο

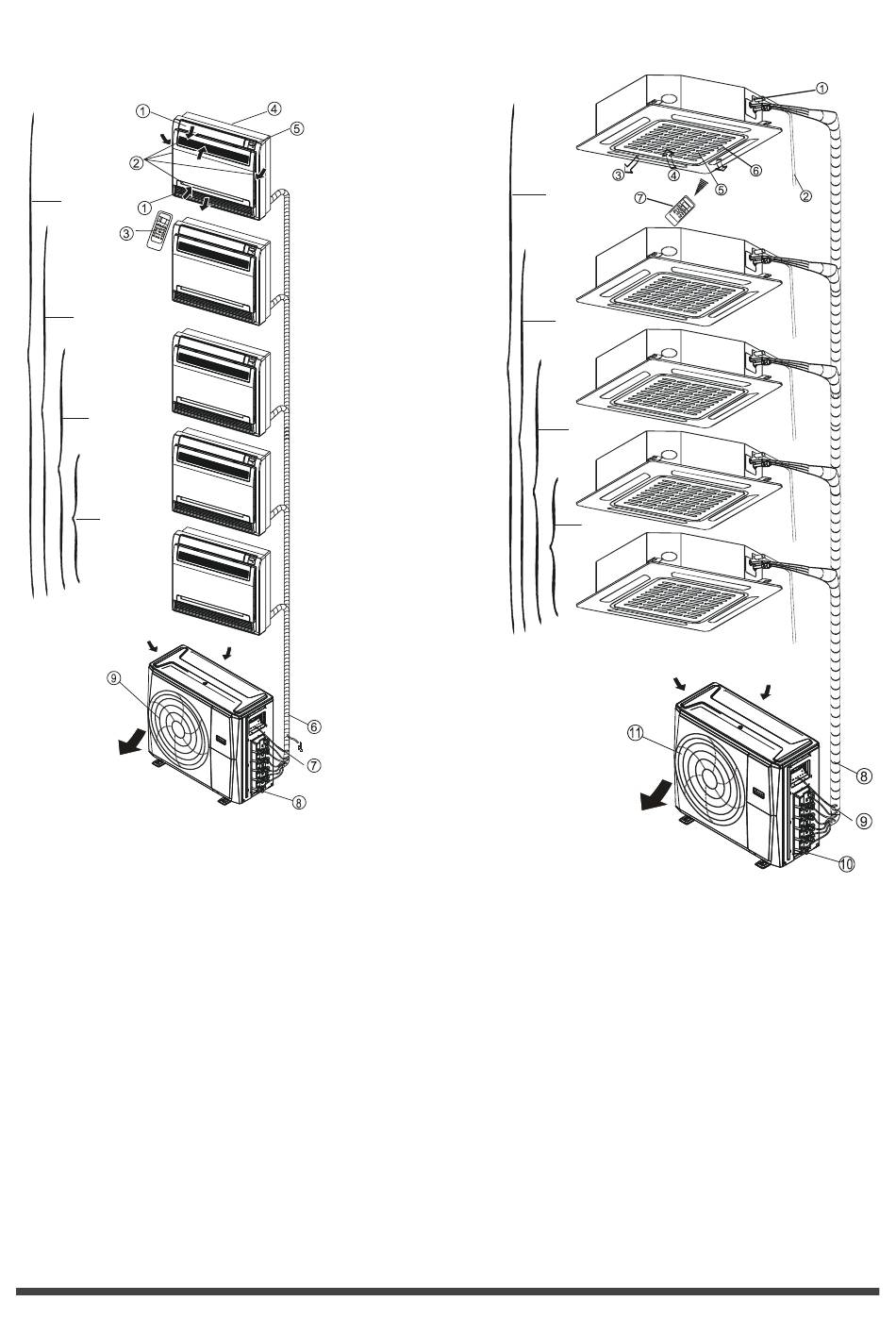

Εικ. 2.3
Εσωτερική μονάδα
1. Περσίδα κατεύθυνσης ροής αέρα
(στην έξοδο αέρα)
2. Εισαγωγή αέρα (περιέχει φίλτρο αέρα)
3. Τηλεχειριστήριο
4. Τμήμα προς εγκατάσταση
5. Οθόνη ενδείξεων
Εξωτερική μονάδα
6. Εύκαμπτος σωλήνας αποστράγγισης,
συνδετήριος σωλήνας ψυκτικού
7. Καλώδιο σύνδεσης
8. Βαλβίδα διακοπής
9. Κάλυμμα ανεμιστήρα
Τύπου Κασέτα
Ένα-πέντε
Ένα-
τέσσερα
Ένα-τρια
Ένα-δύο
Εικ. 2.4
Εσωτερική μονάδα
1. Αντλία νερού (αποστράγγιση
νερού από την εσωτερική μονάδα)
2. Αγωγός Αποστράγγισης
3. Εξαγωγή αέρα
4. Είσοδος αέρα
5. Γρίλια εισροής αέρα
6. Οθόνη ενδείξεων
7. Τηλεχειριστήριο
Εξωτερική μονάδα
8. Εύκαμπτος σωλήνας αποστράγγισης,
συνδετήριος σωλήνας ψυκτικού
9. Καλώδιο σύνδεσης
10. Βαλβίδα διακοπής
11. Κάλυμμα ανεμιστήρα
