Unitatea si functiile principale

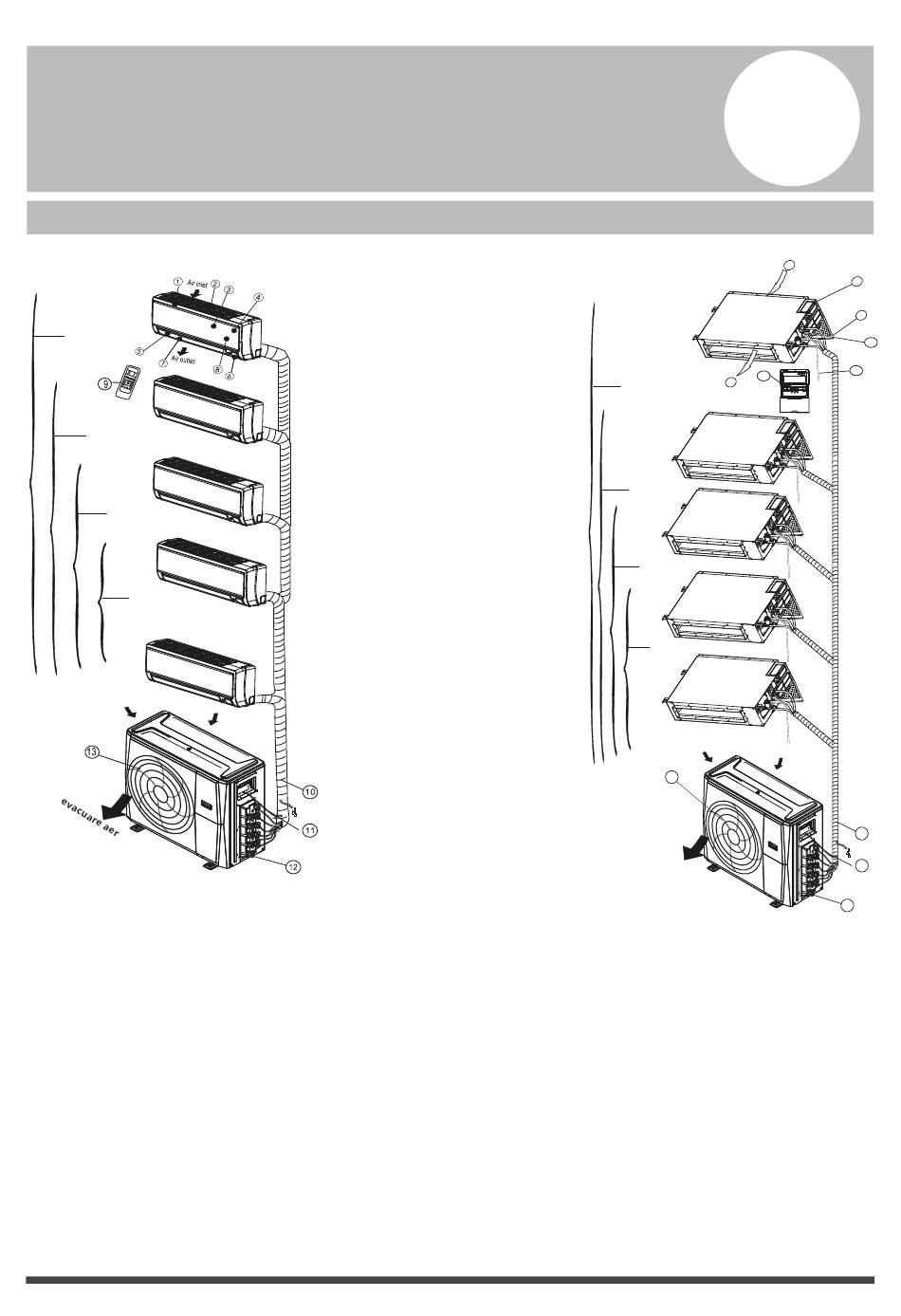

Unit Parts
Unitate cu montare pe perete
1-5
1- 4
1- 3
1-2
Fig. 2.1
Unitate interioara
1. Carcasa panoului
2. Priza admisie aer, posterioara
3. Panou frontal
4. Filtru de aer (in spate) si filtru
pentru purificare
5. Flaps orizontal
6. Afisaj LCD
7. Flaps vertical
8. Buton pentru controlul manual (in spate)
9. Suport telecomanda
Unitate exterioara
10. Furtun scurgere, jonctiune traseu frigorific
11. Cablu pentru conectare
12. Supapa oprire
13. Protectie ventilator
◄ Pagina 4 ►
Unitate tip Duct
1-5
Fig. 2.2
Unitate interioara
1. Pompa drenaj (pentru
eliminarea apei din unitatea interioara)
2. Furtun scurgere
3. Evacuare aer
4. Admisie aer
5. Filtru aer
6. Panou control electric
7. Telecomanda cu fir
Unitate exterioara
8. Furtun scurgere, jonctiune traseu frigorific
9. Cablu pentru conectare
10. Supapa oprire
11. Protectie ventilator
