Εξαρτήματα και κύριες λειτουργίες
της εσωτερικής μονάδας
Εξαρτήματα της μονάδας
Επίτοιχου τύπου
Ένα-πέντε
Ένα-τέσσερα
Ένα-τρια
Ένα-δύο

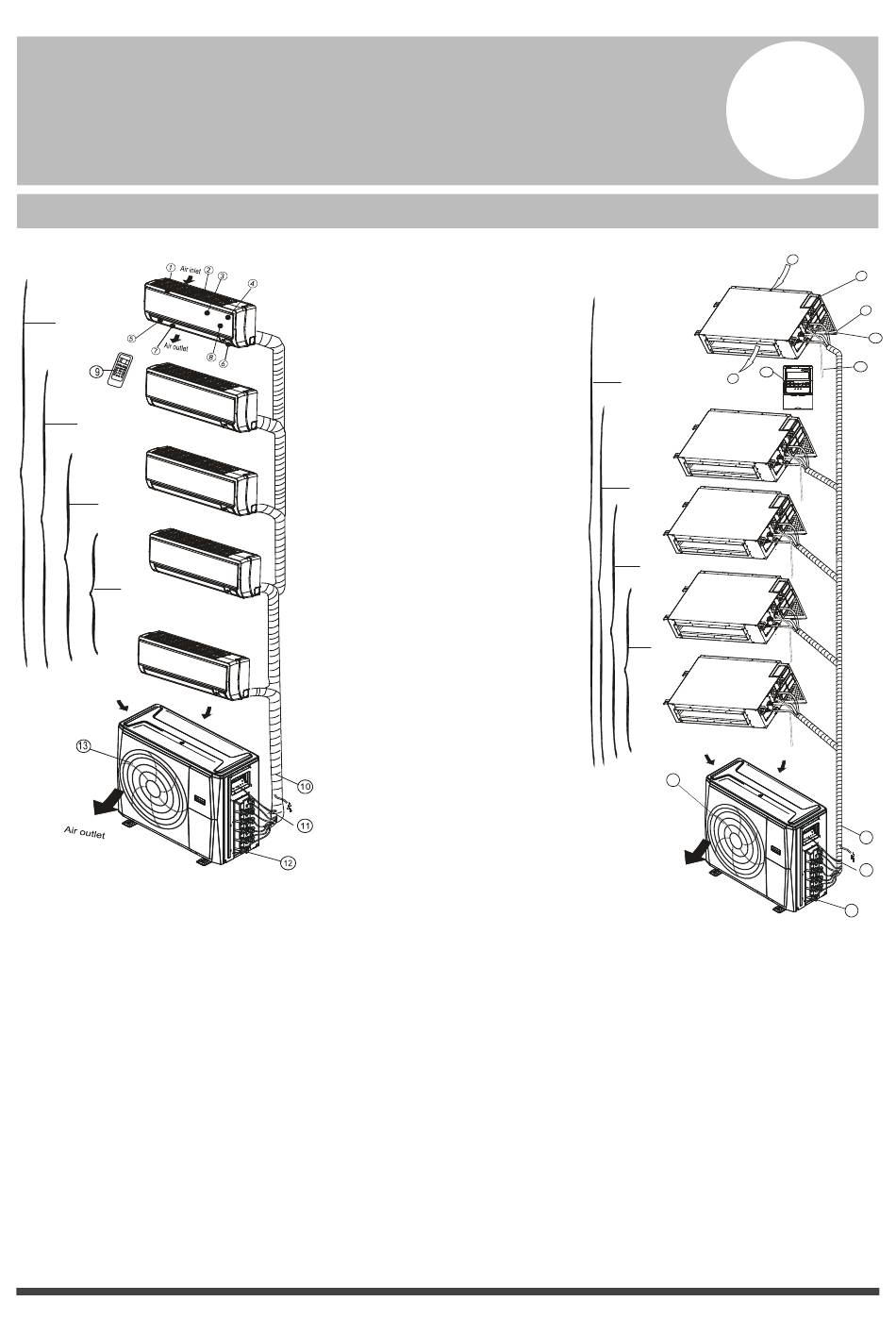

Εικ. 2.1
Εσωτερική μονάδα
1. Πλαίσιο μάσκας
2. Οπίσθια γρίλια εισροής αέρα
3. Εμπρόσθιο πάνελ
4. Φίλτρο καθαρισμού αέρα & Φίλτρο
αέρα(οπίσθιο μέρος)
5. Οριζόντια περσίδα
6. Οθόνη ένδειξης LCD
7. Κατακόρυφη περσίδα
8. Πλήκτρο χειροκίνητου ελέγχου (οπίσθιο μέρος)
9. Τηλεχειριστήριο
Εξωτερική μονάδα
10. Εύκαμπτος σωλήνας αποστράγγισης,
συνδετήριος σωλήνας ψυκτικού
11. Καλώδιο σύνδεσης
12. Βαλβίδα διακοπής
13. Κάλυμμα ανεμιστήρα
◄ Σελίδα 4 ►
Τύπου Δικτύου Αεραγωγών
Ένα-πέντε
Εικ. 2.2
Εσωτερική μονάδα
1. Αντλία νερού (αποστράγγιση
νερού από την εσωτερική μονάδα)
2. Αγωγός Αποστράγγισης
3. Εξαγωγή Αέρα
4. Εισαγωγή Αέρα
5. Φίλτρο Αέρα
6. Ηλεκτρολογικό Κουτί
7. Ενσύρματο Χειριστήριο
Εξωτερική μονάδα
8. Εύκαμπτος σωλήνας αποστράγγισης,
συνδετήριος σωλήνας ψυκτικού
9. Καλώδιο σύνδεσης
10. Βαλβίδα διακοπής
11. Κάλυμμα ανεμιστήρα
2
4
7
3
Ένα-
τέσσερα
Ένα-τρια
Ένα-δύο
11
6
5
2
1
8
9
10
