11.2.2.1 Platzierung der Elektroden
Es folgt die Konfiguration entsprechend der europäischen Norm mit drei Ableitungskabeln:
Elektrode R (rechter Arm):
Schlüsselbein.
Elektrode L (linker Arm):
Schlüsselbein.
Elektrode F (linkes Bein):

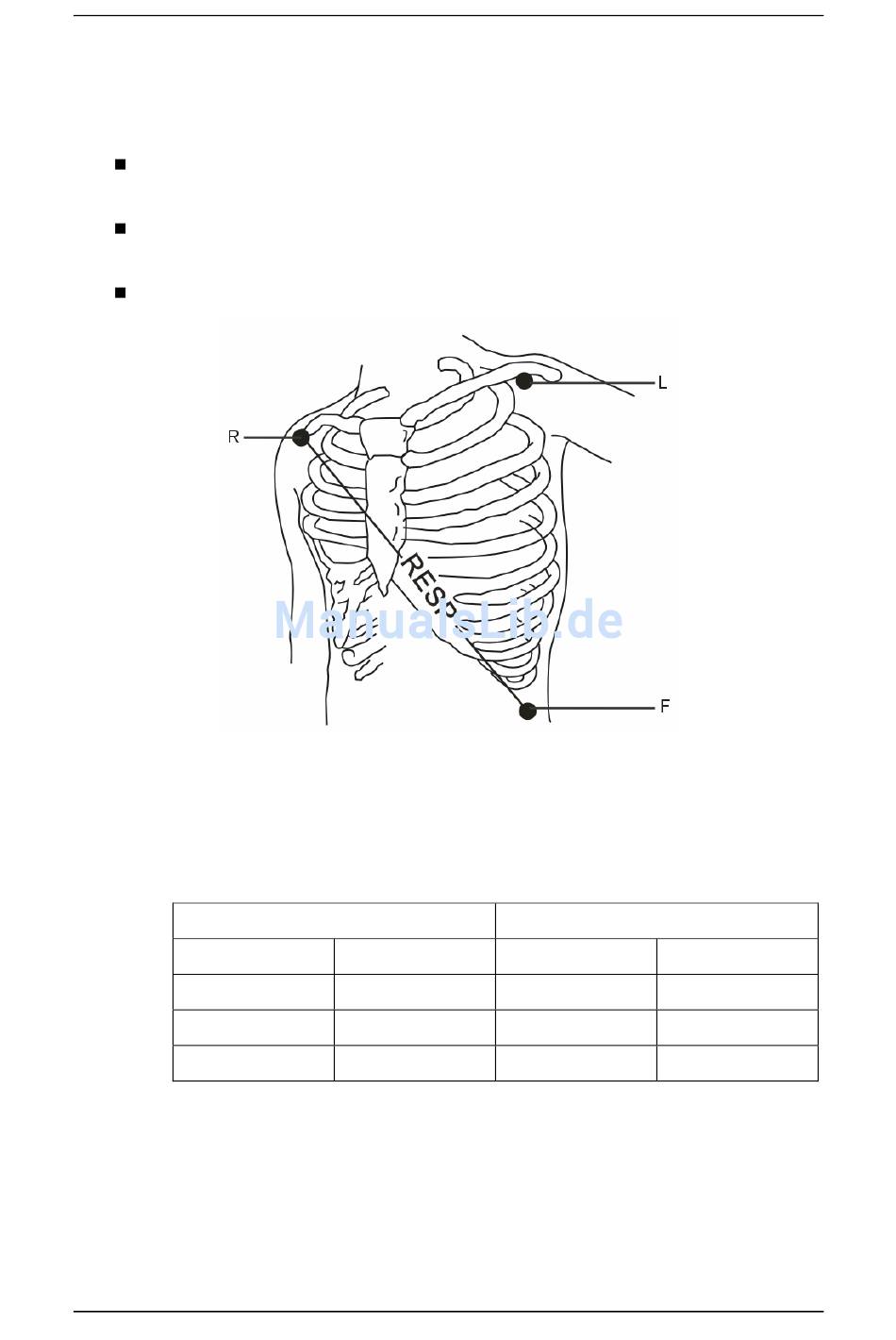

Abbildung 11-3 Positionen für die Platzierung der Elektroden bei 3 Ableitungskabeln
Die Tabelle unten enthält die Bezeichnungen zur Identifikation jeder Elektrodenableitung.
Außerdem enthält sie die zugehörigen Farbkodierungen entsprechend den amerikanischen
(AHA) und europäischen (IEC) Normen.
Amerikanische Norm
Bezeichnung
RA
LA
LL
in der Nähe der rechten Schulter, direkt unter dem
in der Nähe der linken Schulter, direkt unter dem
auf dem linken Unterbauch.
Europäische Norm
Farbe
Bezeichnung
Weiß
R
Schwarz
L
Rot
F
11-6
Farbe
Rot
Gelb
Grün
