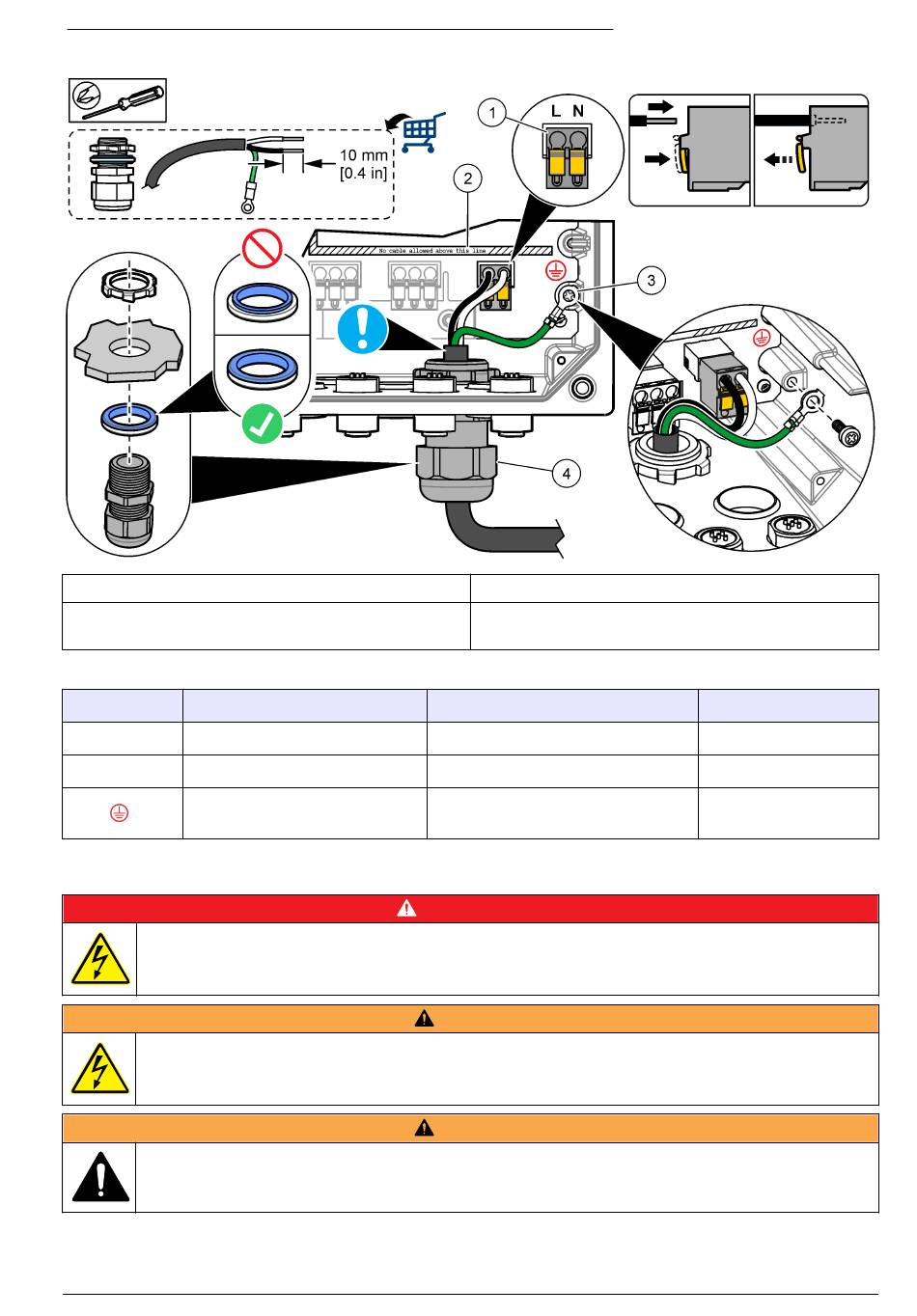

Şekil 9 Bir kablo borusunun veya güç kablosunun bağlanması
1 AC güç terminali
2 Kablo sınırı: Kabloları çizginin üzerine
yerleştirmeyin.
Terminal
L
N
Koruyucu topraklama
Yüksek gerilimli rölelerin bağlanması
Elektrik çarpması nedeniyle ölüm tehlikesi. Elektrik bağlantısı yapmadan önce cihaza giden elektriği
mutlaka kesin.
Elektrik Çarpması Nedeniyle Ölüm Tehlikesi Olasılığı. Elektrik ve röle terminalleri, yalnızca tek telli
sonlandırma için tasarlanmıştır. Bir terminalde birden fazla kablo kullanmayın
Yangın tehlikesi olasılığı. Ortak röle bağlantılarını ya da cihaz içerisinde bulunan şebeke cereyanından
gelen güç bağlantısı jamper kablosunu günlük olarak zincirlemeyin.
Tablo 3 Kablo tesisatı bilgileri—AC gücü
Açıklama
Canlı (L1)
Nötr (N)
T E H L İ K E
U Y A R I
U Y A R I
3 Koruyucu topraklama
4 Kablo borusu göbeği (veya güç kablosu için gerilim
azaltıcı eleman)
Renk—Kuzey Amerika
Siyah
Beyaz
Yeşil
Renk—AB
Kahverengi
Mavi
Sarı şeritli yeşil
Türkçe 319
