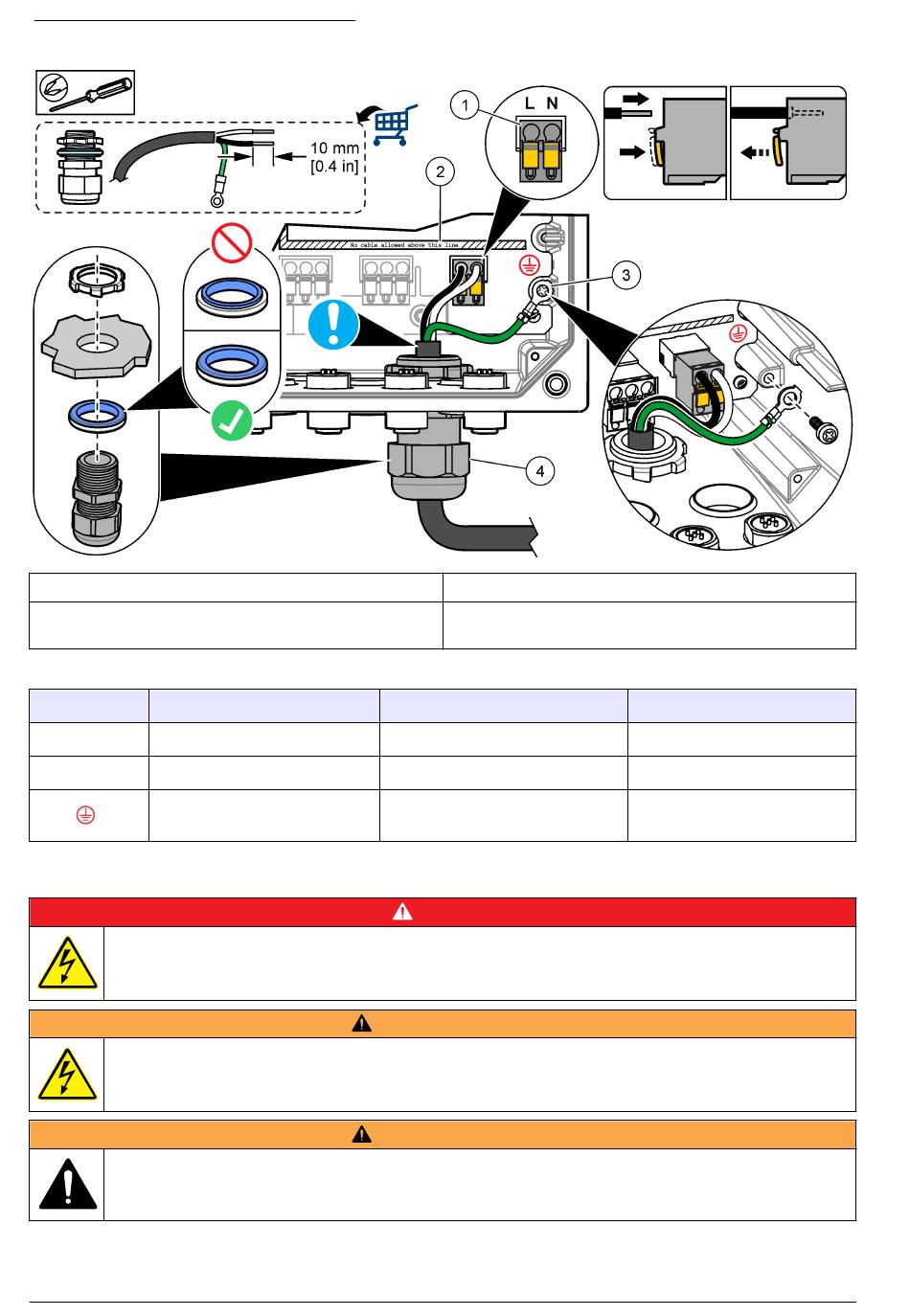

Figur 9 Tilslut leder eller netledning
1 Vekselstrømsterminal
2 Kabelgrænse: Sæt ikke kabler over linjen.
Terminal
L
N
Beskyttende jordstik
Tilslut højspændingsrelæer
Fare for livsfarligt elektrisk stød. Frakobl altid strømmen fra instrumentet, før der udføres elektriske
tilslutninger.
Risiko for livsfarligt elektrisk stød. Strøm- og relæterminaler er kun udviklet til enkeltledningsafbrydelse.
Der må højst anvendes én ledninger i hver terminal.
Risiko for brand. De fælles relætilslutninger eller krydstråden fra ledningsnettilslutningen indvendigt i
instrumentet må forbindes i daisy-chain.
168 Dansk
Tabel 3 Oplysninger om ledningsføring - vekselstrøm
Beskrivelse
Fase (L1)
Neutral (N)
A D V A R S E L
A D V A R S E L
3 Beskyttende jordstik
4 Ledermuffe (eller trækaflastningsbeslag til
netledning)
Farve - Nordamerika
Sort
Hvid
Grøn
F A R E
Farve - Europa
Brun
Blå
Grøn med gul stribe
