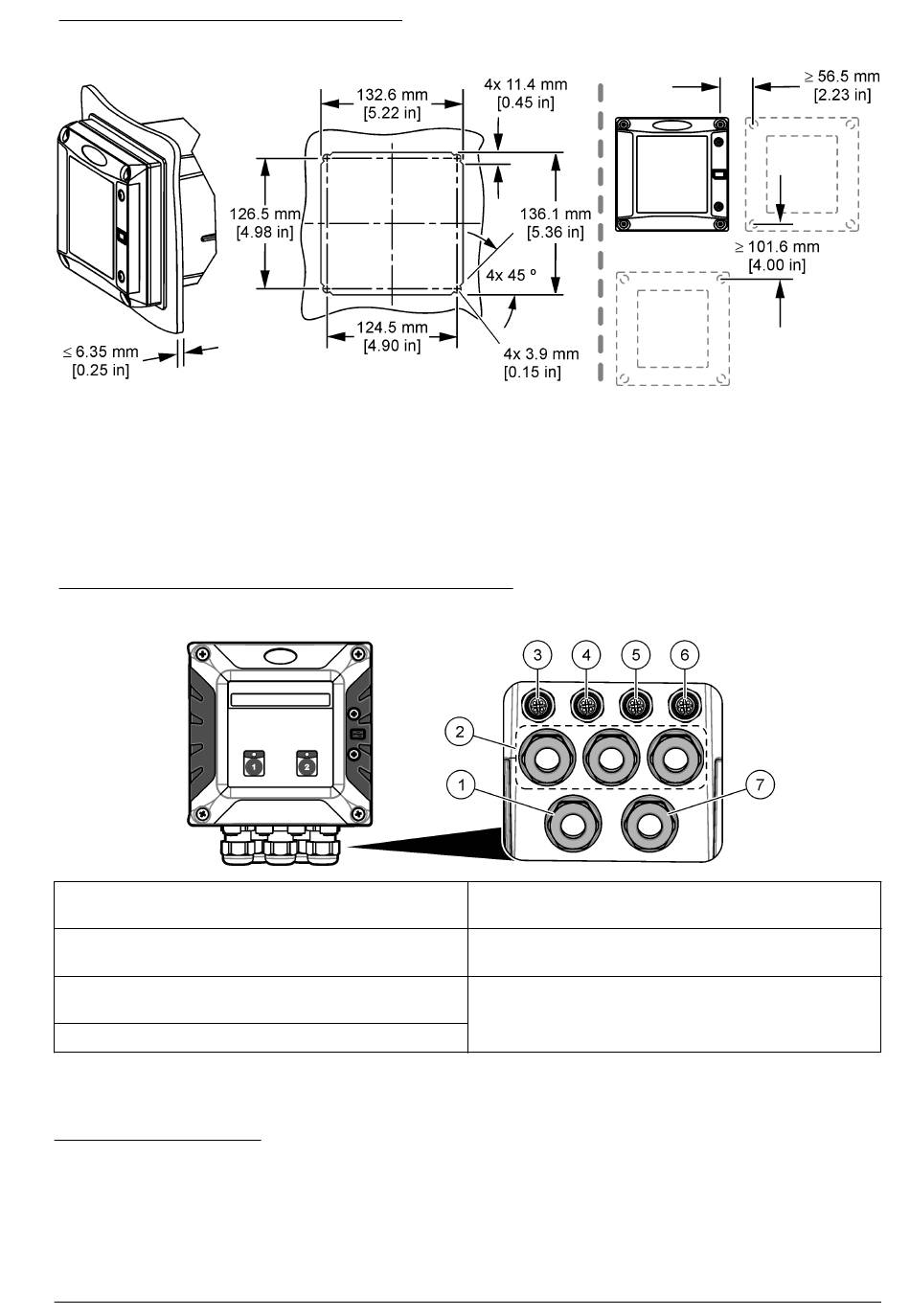

Rysunek 5 Wymiary płyty montażowej

Instalacja elektryczna

Złącza i elementy instalacji elektrycznej
Rysunek 6 przedstawia złącza i elementy instalacji elektrycznej w urządzeniu. Aby utrzymać stopień
ochrony obudowy, należy upewnić się, że na nieużywanych reduktorach naprężeń i złączach
znajdują się zaślepki, a nieużywane złącza są chronione zatyczkami.
Uwaga: Przetwornik jest dostarczany bez zamontowanych reduktorów naprężeń. Wszelkie niezbędne reduktory
naprężeń użytkownik musi zamówić.
Rysunek 6 Złącza i elementy instalacji elektrycznej
1 Reduktor naprężeń dla przekaźnika
2 Reduktor naprężeń dla modułów
3 Złącze Ethernet do komunikacji Fieldbus opartej
na protokole TCP/IP
4 Złącze Ethernet do połączenia z siecią LAN
7
Zmiana konfiguracji na udostępnianie sieci pozwala na udostępnianie połączenia internetowego
kilku przetwornikom. Więcej informacji można znaleźć w rozszerzonym podręczniku
użytkownika.
8
Złącze służące do połączenia przetwornika z Internetem za pośrednictwem sieci klienta
z funkcją Internetu.
9
Kabel zasilający jest fabrycznie podłączony zgodnie z konfiguracją przetwornika.
7
8
5 Złącze do podłączenia cyfrowego urządzenia SC:
czujnik 1 (Kanał 1)
6 Złącze do podłączenia cyfrowego urządzenia SC:
czujnik 2 (Kanał 2)
7 Kabel zasilający (lub koncentrator kanału
9
kablowego)
Polski 185
