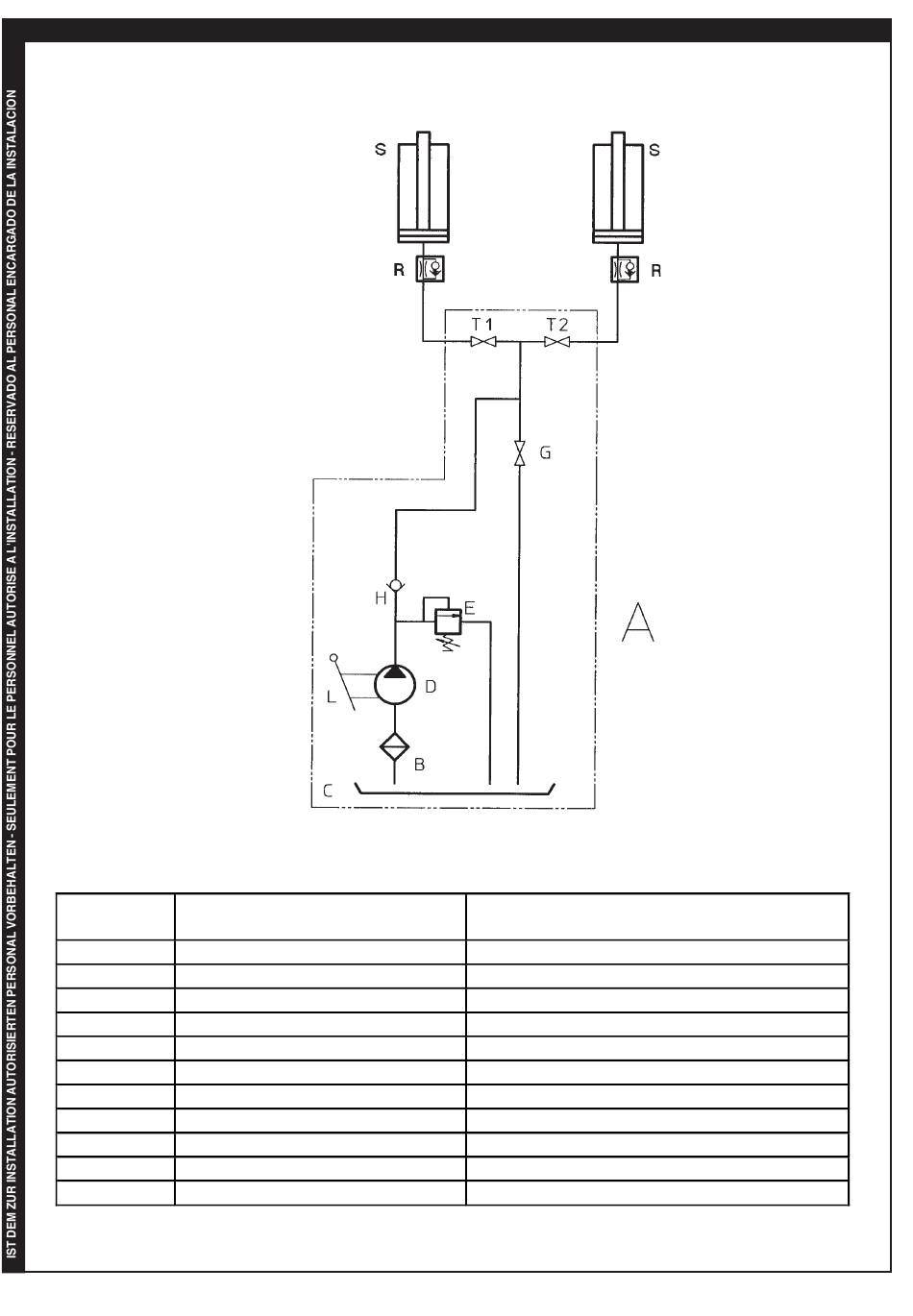

SCHEMA OLEODINAMICO KP118 - KP118N - KP118Y
HYDRAULIC DIAGRAM KP118 - KP118N - KP118Y
Rif.
Ref.
Ins. pompa
A
Filtro
B
C Serbatoio
Pompante
D
Valvola di taratura (160 bar)
E
Rubinetto di scarico olio
G
Valvola di non ritorno
H
Leva
L
Valvola rottura tubi
R
Cilindro
S
T1, T2 Rubinetto per mandata
Descrizione
0424-M001-1
Description
Pump assembly
Filter
Tank
Pumping rod
Calibration valve (160 bar)
Oil drain cock
Check valve
Lever
Failed line safety valve
Cylinder
Delivery cock
