4.2.1 Comandi KP118-KP118N-KP118Y

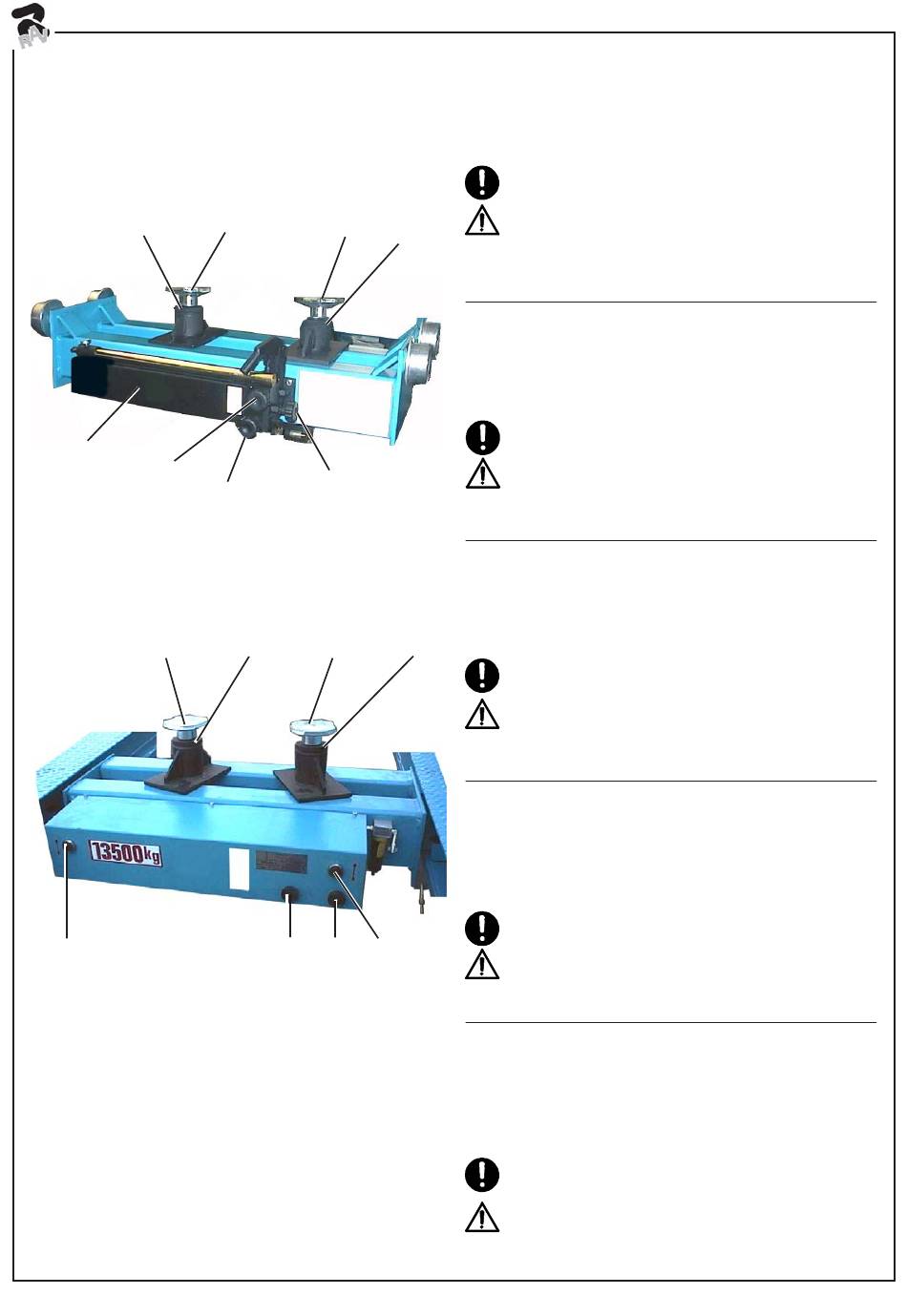

Con riferimento alla Fig.7:
Salita:
- posizionare la traversa sotto al mezzo da sollevare;
- regolare i rubinetti 1 e 2 di comando pistoni;
- posizionare i pistoni 3 e 4 sotto i punti di sollevamento;
ATTENZIONE: Accertarsi che il pistone sia bene posi-
zionato sotto al punto di sollevamento ASSICURAN-
DOSI CHE IL VEICOLO SIA PERFETTAMENTE IN CEN-
TRO E CHE SIA FRENATO.
6
- agire sulla leva manuale della pompa 5 per sollevare i
pistoni.
Stazionamento:
- avvitare le ghiere di arresto 6 e 7.
4.2.1 Controls KP118-KP118N-KP118Y
See Fig.7:
Rise:
- Place the jack under the vehicle to be lifted.
- Set the piston control cocks 1 and 2.
- Place the pistons 3 and 4 under the lifting points.
CAUTION: make sure that the piston is properly
positioned under the lifting point.
MAKE SURE THAT VEHICLE BRAKES ARE APPLIED
AND THAT THE VEHICLE IS CENTERED.
- Work the manual lever of pump 5 to raise the pistons.
Lock:
- Tighten the lock ring nuts 6 and 7.
4.2.1 Steuerungen KP118-KP118N-KP118Y
Unter Bezugnahme auf Abb.7:
Heben:
- Den Heber unter dem zu hebenden Fahrzeug ausrichten.
- Die Kolbensteuerhähne 1 und 2 einstellen.
- Die Kolben 3 und 4 unter die Hebepunkte positionieren.
7
ACHTUNG: Sicherstellen, dass der Kolben sich genau
unter dem Hebepunkt befindet
SICHERSTELLEN, DASS DAS FAHRZEUG MITTIG
AUSGERICHTET IST UND DASS DIE BREMSE
GEZOGEN IST.
- Mit dem Handhebel der Pumpe 5 die Kolben zu heben.
Parken:
4.2.1 Commandes KP118-KP118N-KP118Y
Se référer à la Fig.7:
Montée:
- positionner la traverse au-dessous du véhicule à soulever;
- régler les robinets 1 et 2 de commande des pistons;
- positionner les pistons 3 et 4 en-dessous des points de
levage;
ATTENTION: vérifier la position correcte du piston en-
dessous du point de levage . VEILLEZ A CE QUE LE
VEHICULE EST EN POSITION CENTRALE ET
COMPLETEMENT BLOQUE.
- Faire monter les pistons en agissant sur le levier manuel de
la pompe 5.
4.2.1 Mandos KP118-KP118N-KP118Y
Referencia Fig.7:
Subida:
- Posicionar la traviesa debajo del vehículo que se desea
levantar.
- ajustar los grifos 1 y 2 de mando pistones;
- colocar los pistones 3 y 4 debajo de los puntos de elevación;
ATENCION: Controlar que el pistón se encuentre
correctamente ubicado debajo de la posición de
levantamiento CONTROLANDO QUE EL VEHICULO
SE ENCUENTRE PERFECTAMENTE CENTRADO Y
FRENADO.
- Actuar en la leva manual de la bomba 5 para levantar los
pistones.
