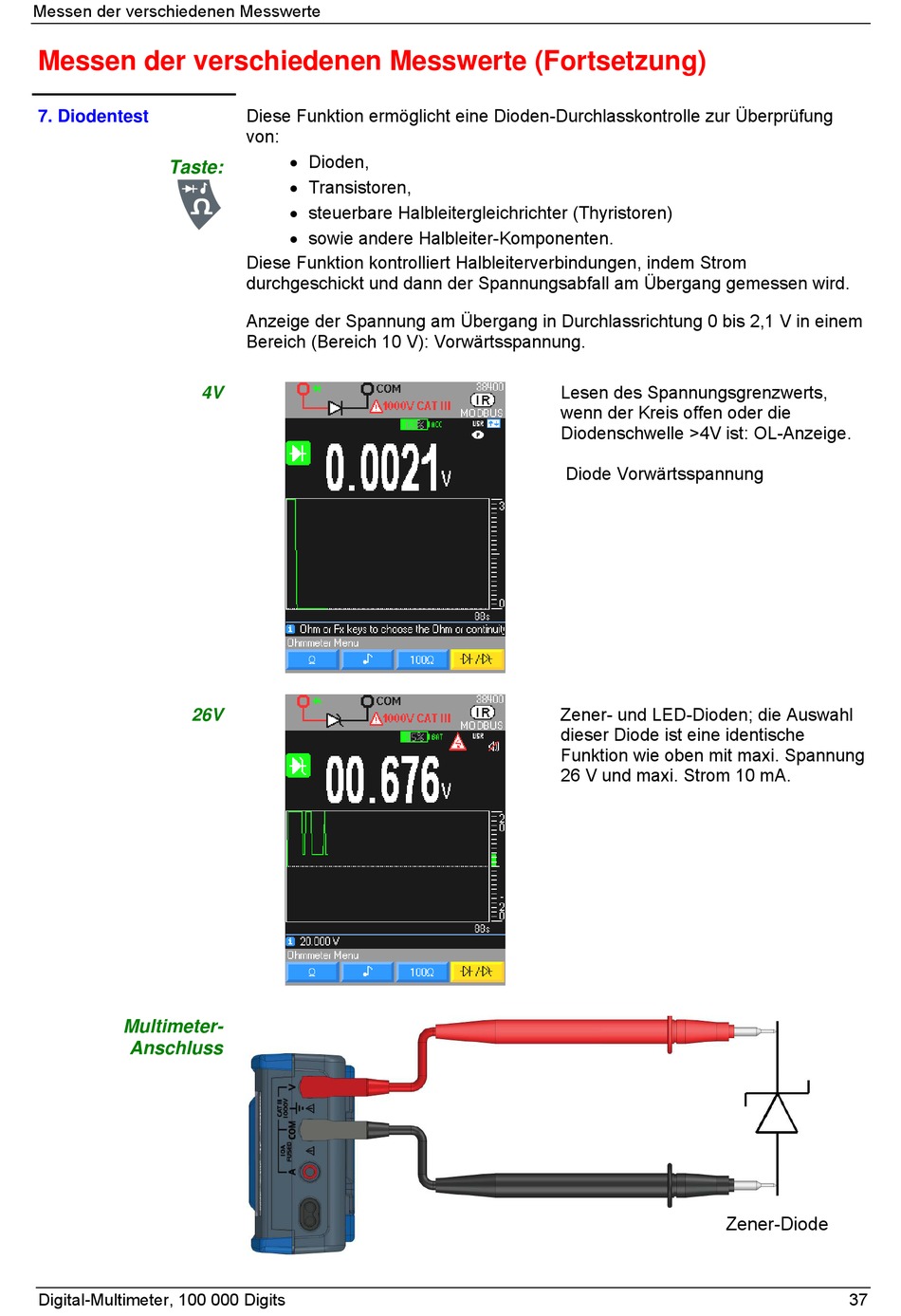

7. Diodentest

Taste:
4V
26V
Multimeter-
Anschluss
Digital-Multimeter, 100 000 Digits
Diese Funktion ermöglicht eine Dioden-Durchlasskontrolle zur Überprüfung
von:
 Dioden,
 Transistoren,
 steuerbare Halbleitergleichrichter (Thyristoren)
 sowie andere Halbleiter-Komponenten.
Diese Funktion kontrolliert Halbleiterverbindungen, indem Strom
durchgeschickt und dann der Spannungsabfall am Übergang gemessen wird.
Anzeige der Spannung am Übergang in Durchlassrichtung 0 bis 2,1 V in einem
Bereich (Bereich 10 V): Vorwärtsspannung.
Lesen des Spannungsgrenzwerts,
wenn der Kreis offen oder die
Diodenschwelle >4V ist: OL-Anzeige.
Diode Vorwärtsspannung
Zener- und LED-Dioden; die Auswahl
dieser Diode ist eine identische
Funktion wie oben mit maxi. Spannung
26 V und maxi. Strom 10 mA.
Zener-Diode
