Taste "Meas - Metrix Asyc IV Bedienungsanleitung

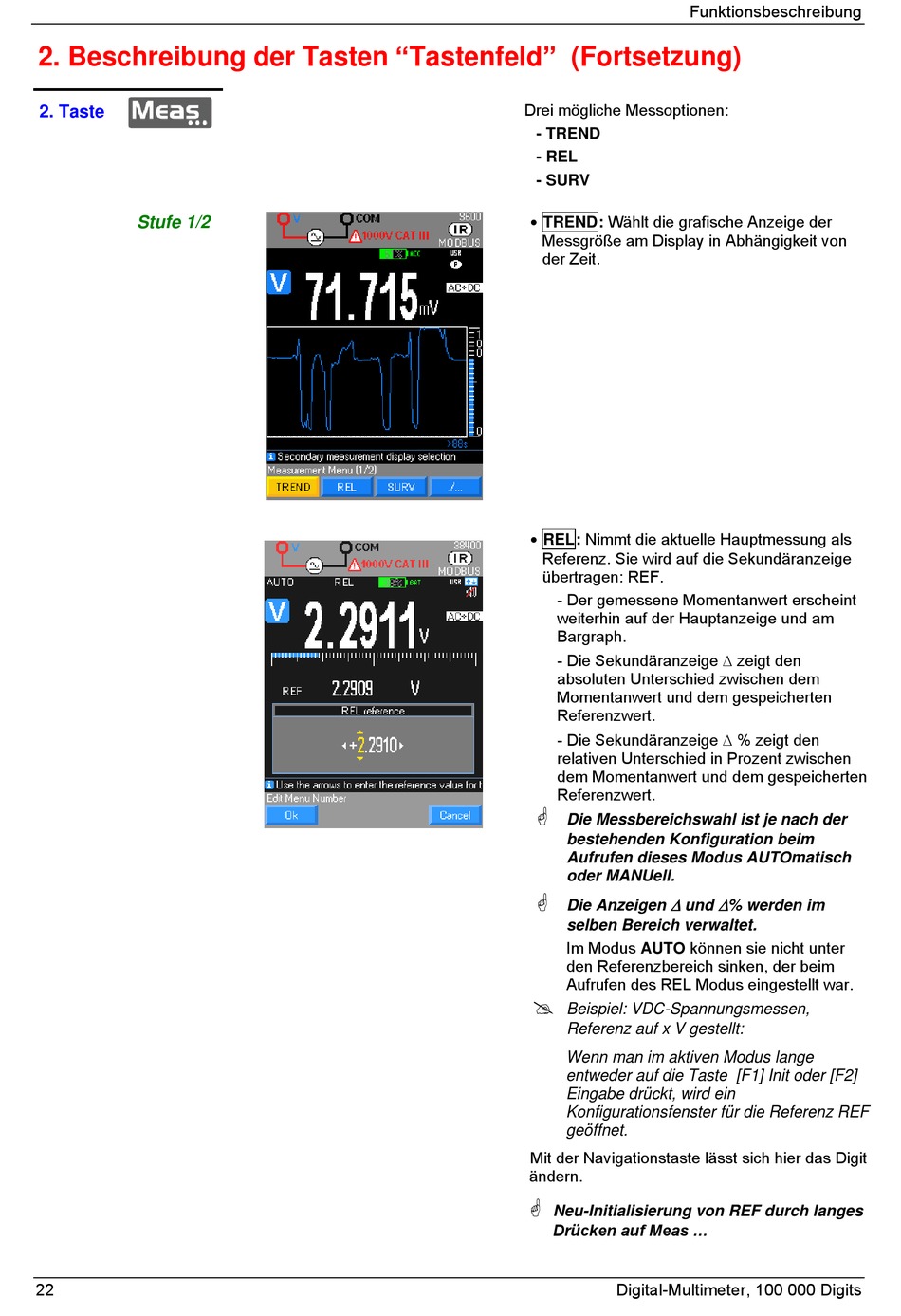

2. Beschreibung der Tasten "Tastenfeld" (Fortsetzung)
2. Taste
Stufe 1/2
22
Funktionsbeschreibung
Drei mögliche Messoptionen:
- TREND
- REL
- SURV
 TREND: Wählt die grafische Anzeige der
Messgröße am Display in Abhängigkeit von
der Zeit.
 REL: Nimmt die aktuelle Hauptmessung als
 SURV:
Referenz. Sie wird auf die Sekundäranzeige
übertragen: REF.
- Der gemessene Momentanwert erscheint
weiterhin auf der Hauptanzeige und am
Bargraph.
- Die Sekundäranzeige  zeigt den
absoluten Unterschied zwischen dem
Momentanwert und dem gespeicherten
Referenzwert.
- Die Sekundäranzeige  % zeigt den
relativen Unterschied in Prozent zwischen
dem Momentanwert und dem gespeicherten
Referenzwert.

Die Messbereichswahl ist je nach der
bestehenden Konfiguration beim
Aufrufen dieses Modus AUTOmatisch
oder MANUell.


Die Anzeigen und
selben Bereich verwaltet.
Im Modus AUTO können sie nicht unter
den Referenzbereich sinken, der beim
Aufrufen des REL Modus eingestellt war.

Beispiel: VDC-Spannungsmessen,
Referenz auf x V gestellt:
Wenn man im aktiven Modus lange
entweder auf die Taste [F1] Init oder [F2]
Eingabe drückt, wird ein
Konfigurationsfenster für die Referenz REF
geöffnet.
Mit der Navigationstaste lässt sich hier das Digit
ändern.

Neu-Initialisierung von REF durch langes
Drücken auf Meas ...
Digital-Multimeter, 100 000 Digits

% werden im
