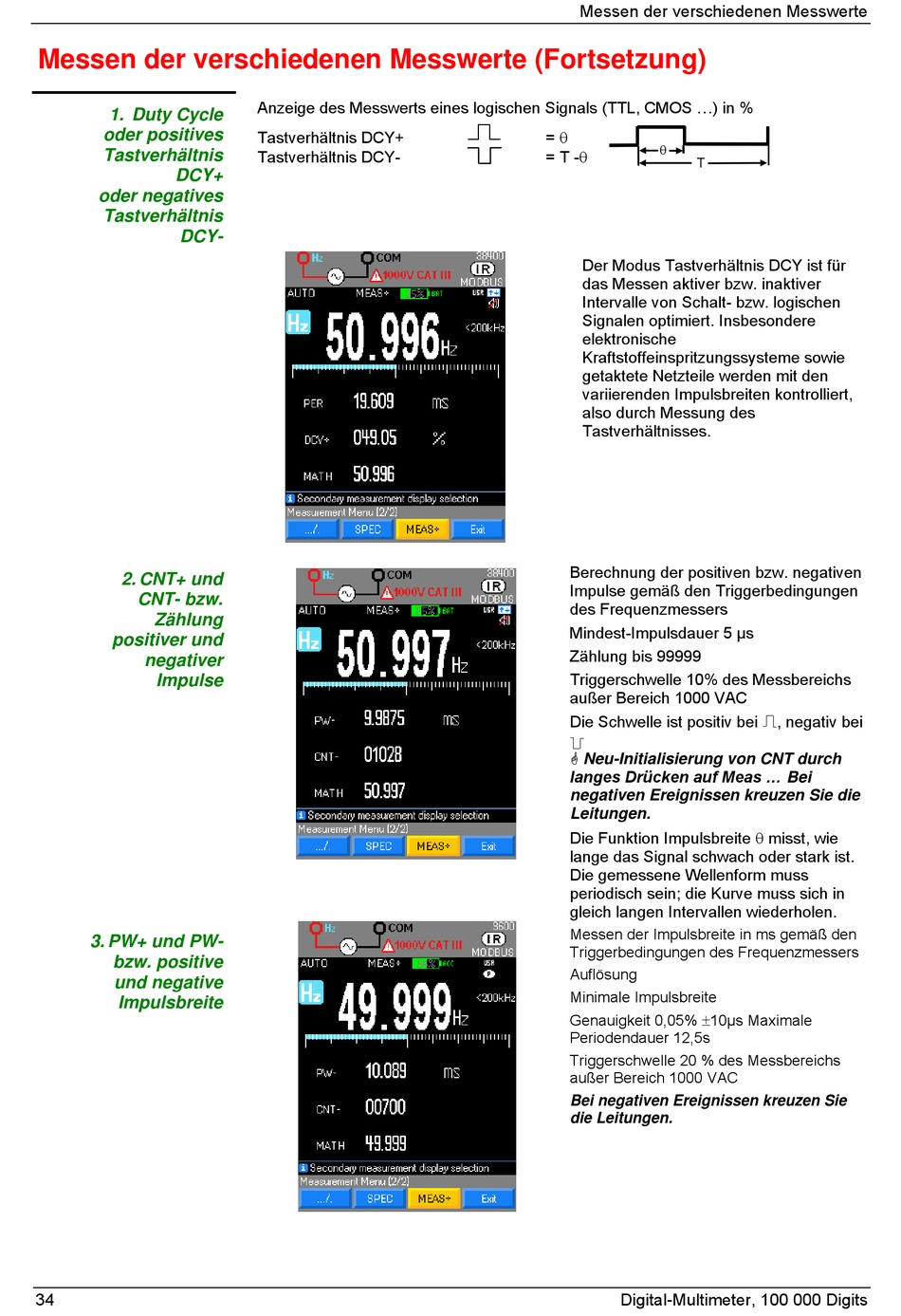

Messen der verschiedenen Messwerte (Fortsetzung)
1. Duty Cycle
oder positives
Tastverhältnis
DCY+
oder negatives
Tastverhältnis
DCY-
2. CNT+ und
CNT- bzw.
Zählung
positiver und
negativer
Impulse
3. PW+ und PW-
bzw. positive
und negative
Impulsbreite
34
Anzeige des Messwerts eines logischen Signals (TTL, CMOS ...) in %
Tastverhältnis DCY+
Tastverhältnis DCY-
Messen der verschiedenen Messwerte
= 

= T -
T
Der Modus Tastverhältnis DCY ist für
das Messen aktiver bzw. inaktiver
Intervalle von Schalt- bzw. logischen
Signalen optimiert. Insbesondere
elektronische
Kraftstoffeinspritzungssysteme sowie
getaktete Netzteile werden mit den
variierenden Impulsbreiten kontrolliert,
also durch Messung des
Tastverhältnisses.
Berechnung der positiven bzw. negativen
Impulse gemäß den Triggerbedingungen
des Frequenzmessers
Mindest-Impulsdauer 5 µs
Zählung bis 99999
Triggerschwelle 10% des Messbereichs
außer Bereich 1000 VAC
Die Schwelle ist positiv bei
 Neu-Initialisierung von CNT durch
langes Drücken auf Meas ... Bei
negativen Ereignissen kreuzen Sie die
Leitungen.
Die Funktion Impulsbreite  misst, wie
lange das Signal schwach oder stark ist.
Die gemessene Wellenform muss
periodisch sein; die Kurve muss sich in
gleich langen Intervallen wiederholen.
Messen der Impulsbreite in ms gemäß den
Triggerbedingungen des Frequenzmessers
Auflösung
Minimale Impulsbreite
Genauigkeit 0,05% 10µs Maximale
Periodendauer 12,5s
Triggerschwelle 20 % des Messbereichs
außer Bereich 1000 VAC
Bei negativen Ereignissen kreuzen Sie
die Leitungen.
Digital-Multimeter, 100 000 Digits
, negativ bei
10 µs
100 µs
