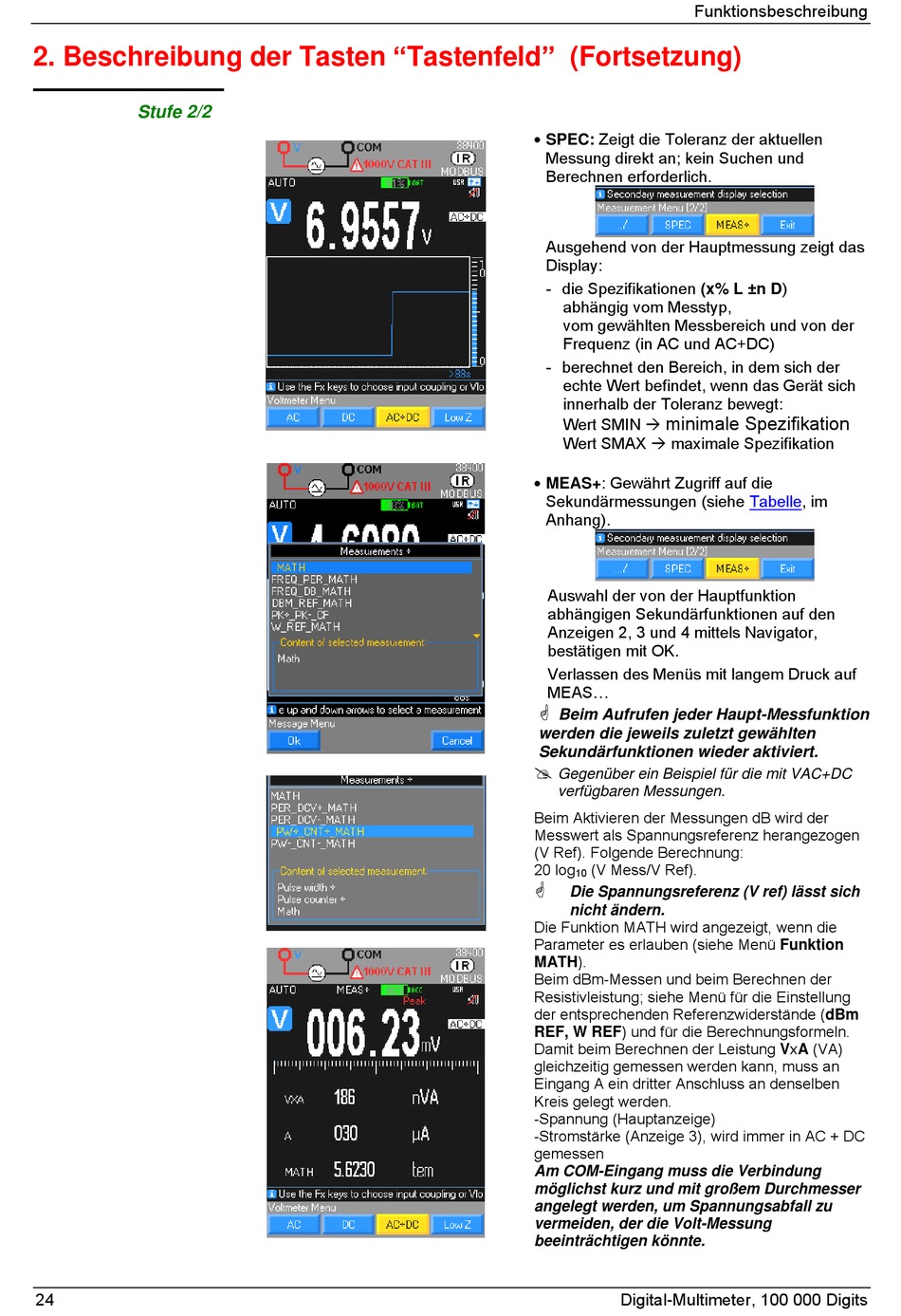

2. Beschreibung der Tasten "Tastenfeld" (Fortsetzung)
Stufe 2/2
24
Funktionsbeschreibung
 SPEC: Zeigt die Toleranz der aktuellen
Messung direkt an; kein Suchen und
Berechnen erforderlich.
Ausgehend von der Hauptmessung zeigt das
Display:
- die Spezifikationen (x% L ±n D)
abhängig vom Messtyp,
vom gewählten Messbereich und von der
Frequenz (in AC und AC+DC)
- berechnet den Bereich, in dem sich der
echte Wert befindet, wenn das Gerät sich
innerhalb der Toleranz bewegt:
minimale Spezifikation
Wert SMIN 
Wert SMAX  maximale Spezifikation
 MEAS+: Gewährt Zugriff auf die
Sekundärmessungen (siehe Tabelle, im
Anhang).
Auswahl der von der Hauptfunktion
abhängigen Sekundärfunktionen auf den
Anzeigen 2, 3 und 4 mittels Navigator,
bestätigen mit OK.
Verlassen des Menüs mit langem Druck auf
MEAS...
Beim Aufrufen jeder Haupt-Messfunktion
werden die jeweils zuletzt gewählten
Sekundärfunktionen wieder aktiviert.
Gegenüber ein Beispiel für die mit VAC+DC
verfügbaren Messungen.
Beim Aktivieren der Messungen dB wird der
Messwert als Spannungsreferenz herangezogen
(V Ref). Folgende Berechnung:
20 log
(V Mess/V Ref).
10
Die Spannungsreferenz (V ref) lässt sich
nicht ändern.
Die Funktion MATH wird angezeigt, wenn die
Parameter es erlauben (siehe Menü Funktion
MATH).
Beim dBm-Messen und beim Berechnen der
Resistivleistung; siehe Menü für die Einstellung
der entsprechenden Referenzwiderstände (dBm
REF, W REF) und für die Berechnungsformeln.
Damit beim Berechnen der Leistung VxA (VA)
gleichzeitig gemessen werden kann, muss an
Eingang A ein dritter Anschluss an denselben
Kreis gelegt werden.
-Spannung (Hauptanzeige)
-Stromstärke (Anzeige 3), wird immer in AC + DC
gemessen
Am COM-Eingang muss die Verbindung
möglichst kurz und mit großem Durchmesser
angelegt werden, um Spannungsabfall zu
vermeiden, der die Volt-Messung
beeinträchtigen könnte.
Listen
Digital-Multimeter, 100 000 Digits
