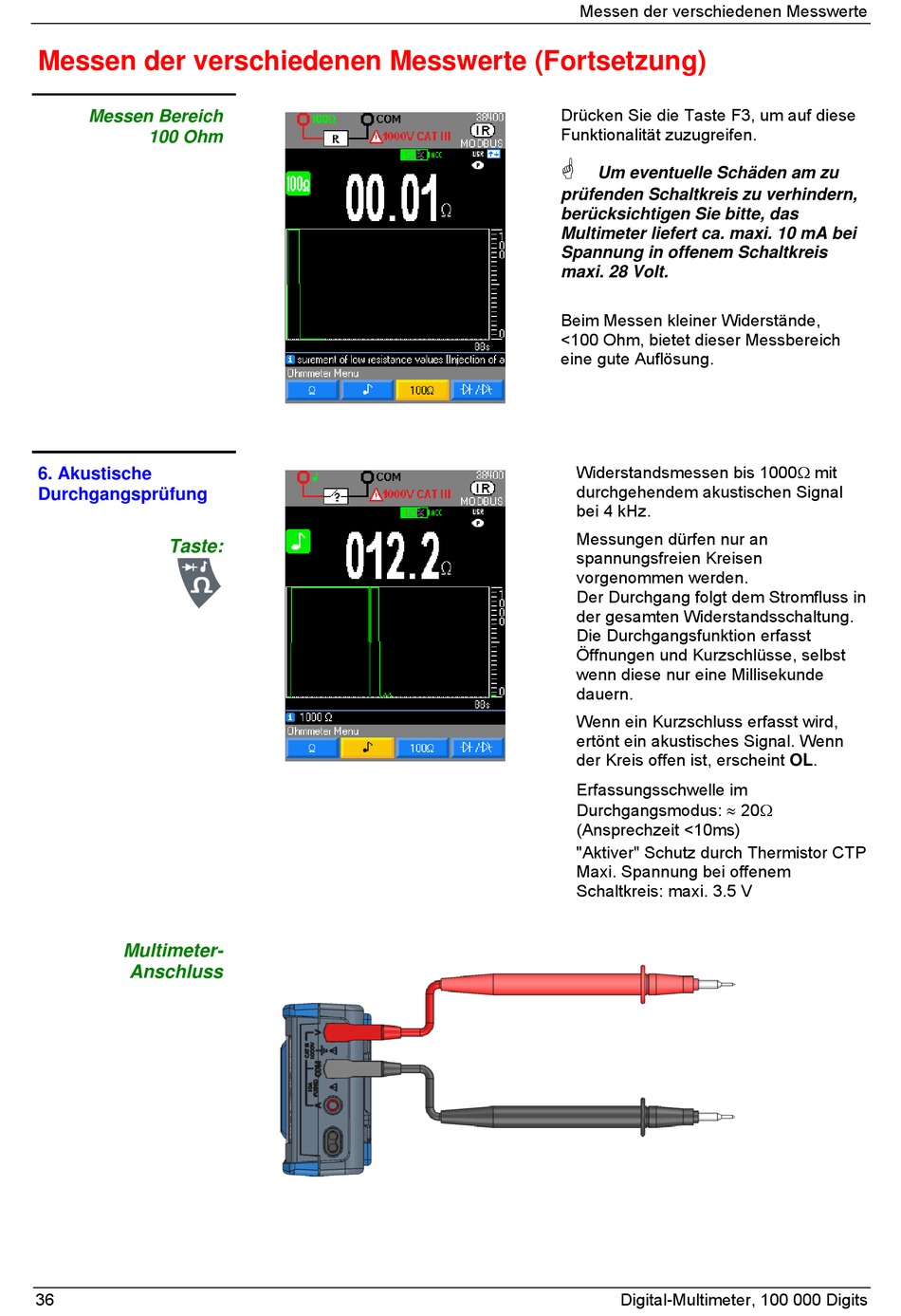

Messen der verschiedenen Messwerte (Fortsetzung)
Messen Bereich
100 Ohm
6. Akustische
Durchgangsprüfung
Taste:
Multimeter-
Anschluss
36
Messen der verschiedenen Messwerte
Drücken Sie die Taste F3, um auf diese
Funktionalität zuzugreifen.
Um eventuelle Schäden am zu
prüfenden Schaltkreis zu verhindern,
berücksichtigen Sie bitte, das
Multimeter liefert ca. maxi. 10 mA bei
Spannung in offenem Schaltkreis
maxi. 28 Volt.
Beim Messen kleiner Widerstände,
<100 Ohm, bietet dieser Messbereich
eine gute Auflösung.
Widerstandsmessen bis 1000 mit
durchgehendem akustischen Signal
bei 4 kHz.
Messungen dürfen nur an
spannungsfreien Kreisen
vorgenommen werden.
Der Durchgang folgt dem Stromfluss in
der gesamten Widerstandsschaltung.
Die Durchgangsfunktion erfasst
Öffnungen und Kurzschlüsse, selbst
wenn diese nur eine Millisekunde
dauern.
Wenn ein Kurzschluss erfasst wird,
ertönt ein akustisches Signal. Wenn
der Kreis offen ist, erscheint OL.
Erfassungsschwelle im
Durchgangsmodus: 20
(Ansprechzeit <10ms)
"Aktiver" Schutz durch Thermistor CTP
Maxi. Spannung bei offenem
Schaltkreis: maxi. 3.5 V
Digital-Multimeter, 100 000 Digits
