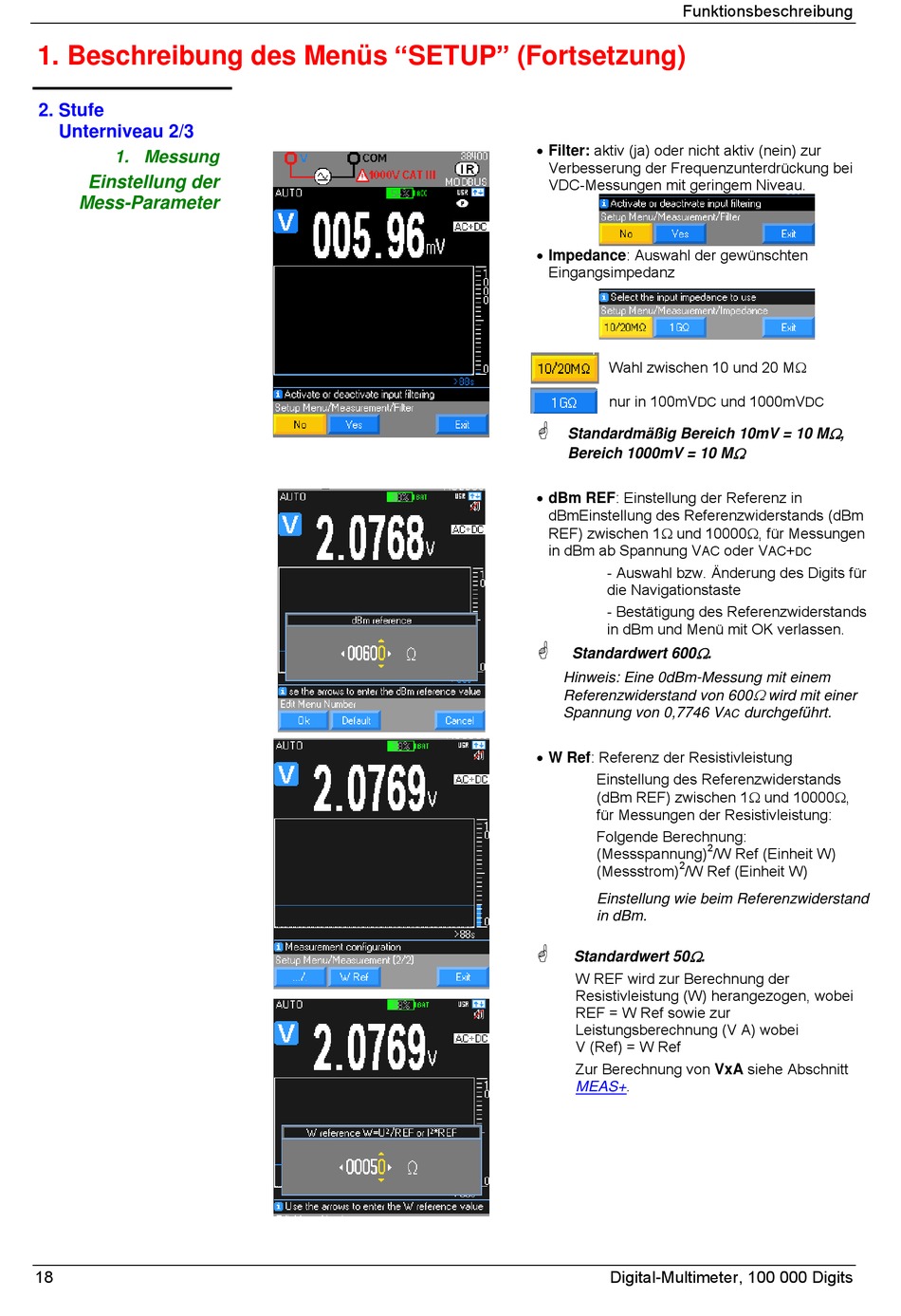

1. Beschreibung des Menüs "SETUP" (Fortsetzung)
2. Stufe
Unterniveau 2/3
1. Messung
Einstellung der
Mess-Parameter
18
Funktionsbeschreibung
 Filter: aktiv (ja) oder nicht aktiv (nein) zur
Verbesserung der Frequenzunterdrückung bei
VDC-Messungen mit geringem Niveau.
 Impedance: Auswahl der gewünschten
Eingangsimpedanz
Wahl zwischen 10 und 20 M
nur in 100mV
DC

Standardmäßig Bereich 10mV = 10 M
Bereich 1000mV = 10 M
 dBm REF: Einstellung der Referenz in
dBmEinstellung des Referenzwiderstands (dBm
REF) zwischen 1 und 10000, für Messungen
in dBm ab Spannung V
AC
- Auswahl bzw. Änderung des Digits für
die Navigationstaste
- Bestätigung des Referenzwiderstands
in dBm und Menü mit OK verlassen.


Standardwert 600
Hinweis: Eine 0dBm-Messung mit einem
Referenzwiderstand von 600
Spannung von 0,7746 V
 W Ref: Referenz der Resistivleistung
Einstellung des Referenzwiderstands
(dBm REF) zwischen 1 und 10000,
für Messungen der Resistivleistung:
Folgende Berechnung:
(Messspannung)
2
(Messstrom) /W Ref (Einheit W)
Einstellung wie beim Referenzwiderstand
in dBm.


Standardwert 50 .
W REF wird zur Berechnung der
Resistivleistung (W) herangezogen, wobei
REF = W Ref sowie zur
Leistungsberechnung (V A) wobei
V (Ref) = W Ref
Zur Berechnung von VxA siehe Abschnitt
MEAS+.
Digital-Multimeter, 100 000 Digits
und 1000mV
DC

,

oder V +
AC
DC
.

wird mit einer
durchgeführt.
AC
2
/W Ref (Einheit W)
