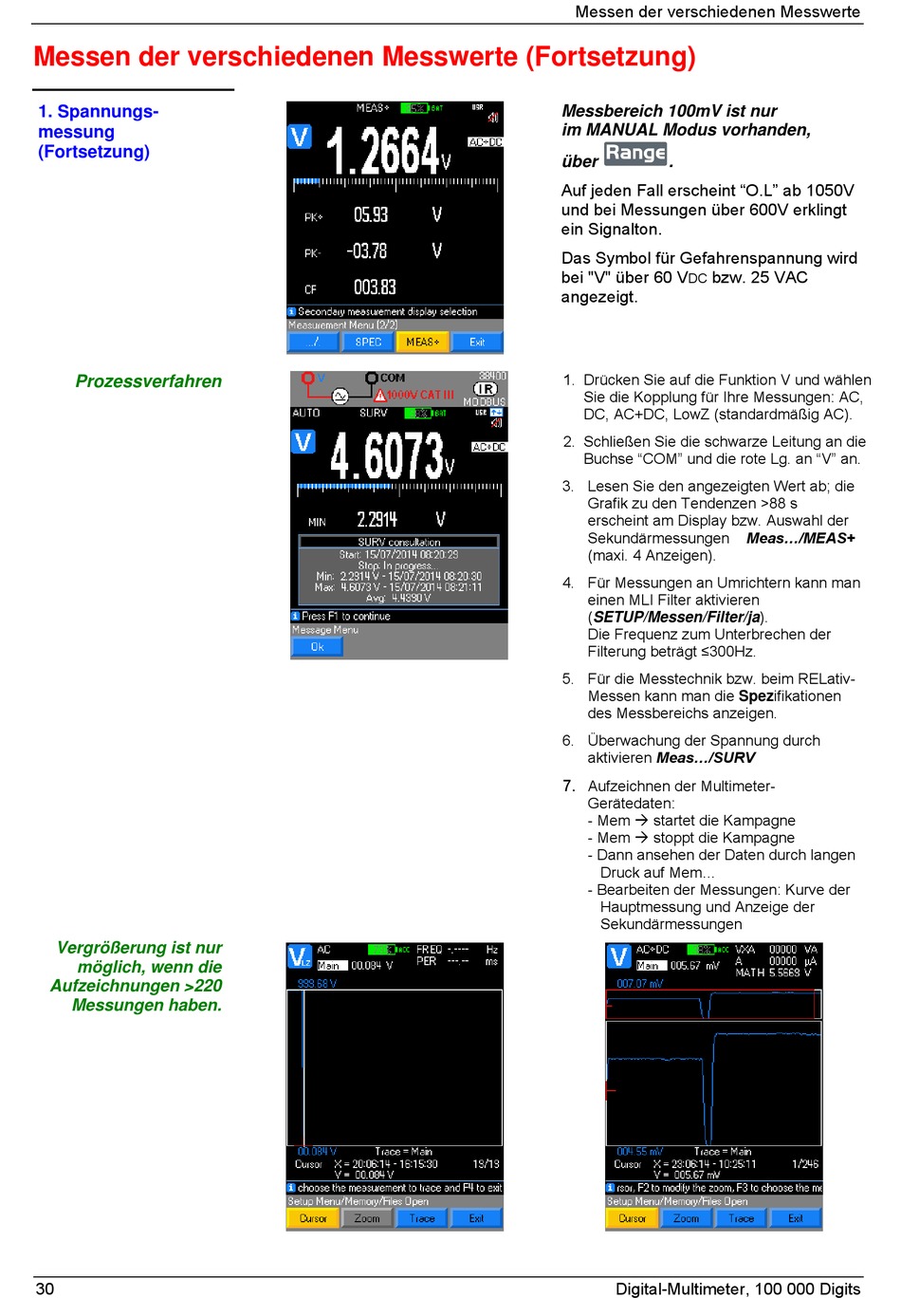

Metrix Asyc IV Bedienungsanleitung Seite 30

Messen der verschiedenen Messwerte (Fortsetzung)
1. Spannungs-
messung
(Fortsetzung)
Prozessverfahren
Vergrößerung ist nur
möglich, wenn die
Aufzeichnungen >220
Messungen haben.
30
Messen der verschiedenen Messwerte
Messbereich 100mV ist nur
im MANUAL Modus vorhanden,
über .
Auf jeden Fall erscheint "O.L" ab 1050V
und bei Messungen über 600V erklingt
ein Signalton.
Das Symbol für Gefahrenspannung wird
bei "V" über 60 V bzw. 25 VAC
DC
angezeigt.
1. Drücken Sie auf die Funktion V und wählen
Sie die Kopplung für Ihre Messungen: AC,
DC, AC+DC, LowZ (standardmäßig AC).
2. Schließen Sie die schwarze Leitung an die
Buchse "COM" und die rote Lg. an "V" an.
3. Lesen Sie den angezeigten Wert ab; die
Grafik zu den Tendenzen >88 s
erscheint am Display bzw. Auswahl der
Sekundärmessungen
(maxi. 4 Anzeigen).
4. Für Messungen an Umrichtern kann man
einen MLI Filter aktivieren
(SETUP/Messen/Filter/ja).
Die Frequenz zum Unterbrechen der
Filterung beträgt ≤300Hz.
5. Für die Messtechnik bzw. beim RELativ-
Messen kann man die Spezifikationen
des Messbereichs anzeigen.
6. Überwachung der Spannung durch
aktivieren Meas.../SURV
7.
Aufzeichnen der Multimeter-
Gerätedaten:
- Mem  startet die Kampagne
- Mem  stoppt die Kampagne
- Dann ansehen der Daten durch langen
Druck auf Mem...
- Bearbeiten der Messungen: Kurve der
Hauptmessung und Anzeige der
Sekundärmessungen
Digital-Multimeter, 100 000 Digits
Meas.../MEAS+
