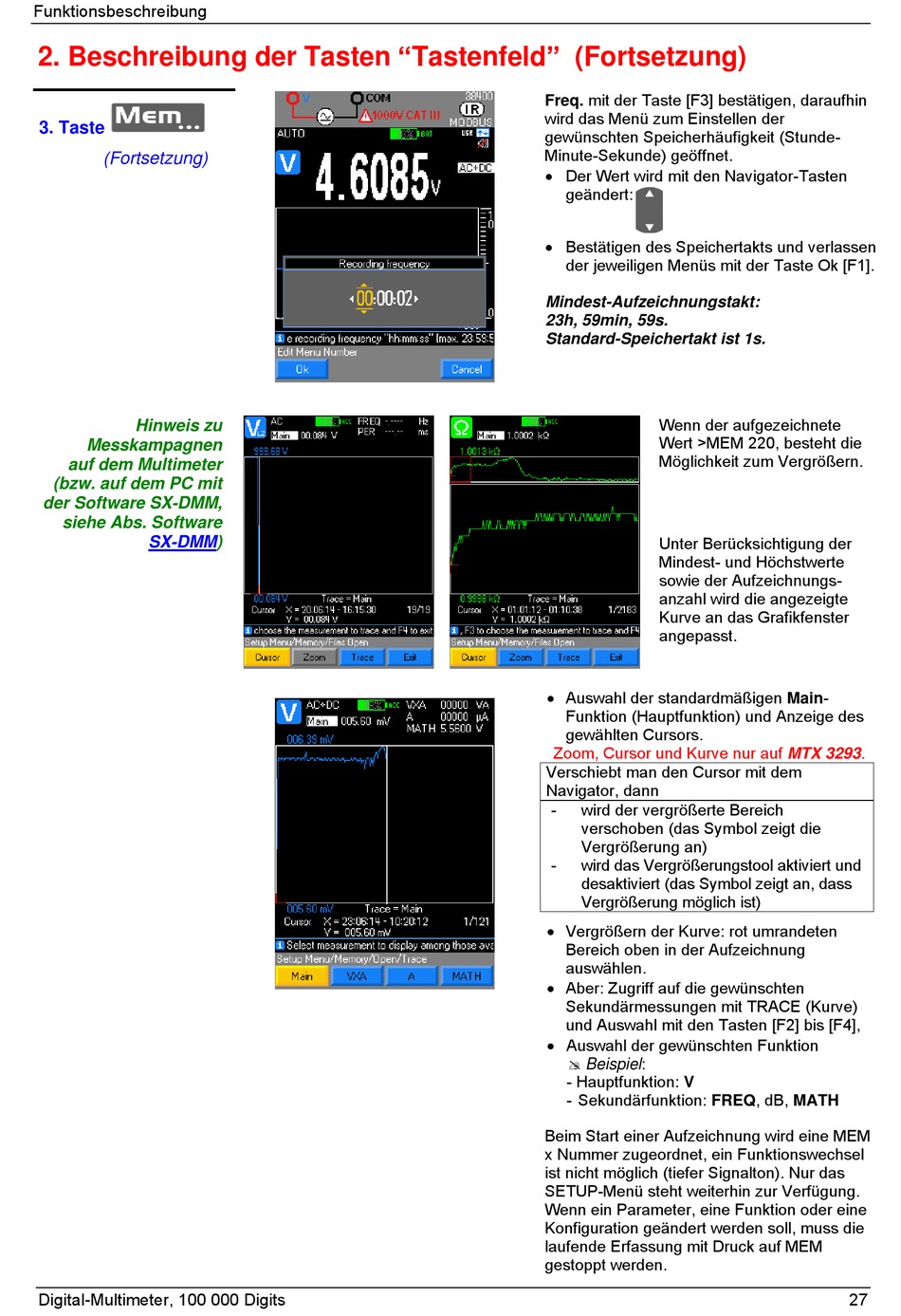

Metrix Asyc IV Bedienungsanleitung Seite 27

Funktionsbeschreibung
2. Beschreibung der Tasten "Tastenfeld" (Fortsetzung)
3. Taste
(Fortsetzung)
Hinweis zu
Messkampagnen
auf dem Multimeter
(bzw. auf dem PC mit
der Software SX-DMM,
siehe Abs. Software
SX-DMM)
Digital-Multimeter, 100 000 Digits
Freq. mit der Taste [F3] bestätigen, daraufhin
wird das Menü zum Einstellen der
gewünschten Speicherhäufigkeit (Stunde-
Minute-Sekunde) geöffnet.

Der Wert wird mit den Navigator-Tasten
geändert:

Bestätigen des Speichertakts und verlassen
der jeweiligen Menüs mit der Taste Ok [F1].
Mindest-Aufzeichnungstakt:
23h, 59min, 59s.
Standard-Speichertakt ist 1s.
Wenn der aufgezeichnete
Wert >MEM 220, besteht die
Möglichkeit zum Vergrößern.
Unter Berücksichtigung der
Mindest- und Höchstwerte
sowie der Aufzeichnungs-
anzahl wird die angezeigte
Kurve an das Grafikfenster
angepasst.

Auswahl der standardmäßigen Main-
Funktion (Hauptfunktion) und Anzeige des
gewählten Cursors.
Zoom, Cursor und Kurve nur auf MTX 3293.
Verschiebt man den Cursor mit dem
Navigator, dann
- wird der vergrößerte Bereich
verschoben (das Symbol zeigt die
Vergrößerung an)
- wird das Vergrößerungstool aktiviert und
desaktiviert (das Symbol zeigt an, dass
Vergrößerung möglich ist)

Vergrößern der Kurve: rot umrandeten
Bereich oben in der Aufzeichnung
auswählen.

Aber: Zugriff auf die gewünschten
Sekundärmessungen mit TRACE (Kurve)
und Auswahl mit den Tasten [F2] bis [F4],

Auswahl der gewünschten Funktion

Beispiel:
- Hauptfunktion: V
- Sekundärfunktion: FREQ, dB, MATH
Beim Start einer Aufzeichnung wird eine MEM
x Nummer zugeordnet, ein Funktionswechsel
ist nicht möglich (tiefer Signalton). Nur das
SETUP-Menü steht weiterhin zur Verfügung.
Wenn ein Parameter, eine Funktion oder eine
Konfiguration geändert werden soll, muss die
laufende Erfassung mit Druck auf MEM
gestoppt werden.
