FR
FRANÇAIS
RESPONSABILITÉ
Le constructeur ne répond pas du bon fonctionnement des
électropompes ou des dommages éventuels que celles-ci
peuvent provoquer si celles-ci sont manipulées, modifiées
et/ou si elles fonctionnement en-hors du lieu de travail
conseillé ou dans des conditions qui ne respectent pas les
autres dispositions du présent manuel.
Il décline en outre toute responsabilité pour les imprécisions qui
pourraient figurer dans le présent manuel d'instructions, si elles
sont dues à des erreurs d'impression ou de transcription. Il se
réserve le droit d'apporter au produit les modifications qu'il es-
timera nécessaires ou utiles, sans qu'elles ne portent préjudice
aux caractéristiques essentielles.
1- GÉNÉRALITÉS
Le produit est un système intégré composé d'une électropompe centri-
fuge à étages multiples et démarrage automatique, d'un circuit électron-
ique de commande et d'un vase d'expansion.
Applications
installations hydriques d'approvisionnement et de pressurisation pour
usage domestique ou industriel.

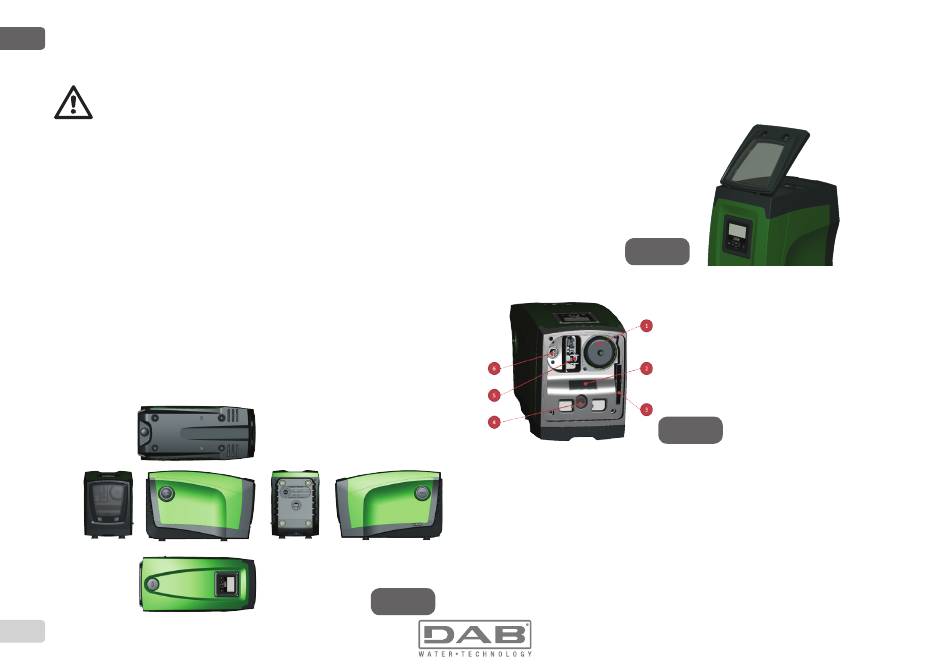

À l'extérieur, le produit se présente comme un parallélépipède à six pans,
comme l'illustre la Fig. 1
A B
116
E
C D
F
Figure 1
Pan A: porte d'accès au logement technique. Pour démonter la porte,
introduire 2 doigts dans les prises de caoutchouc, serrer et faire pivoter
la porte sur les charnières du côté opposé aux prises (voir Fig. 2). Pour
remettre la porte en place, introduire les charnières dans leur logement et
fermer la porte jusqu'au déclic.
Figure 2
Le logement technique permet d'accéder à (voir Fig.3) :
1. Vanne du vase d'expansion;
2. Plaquette technique;
3. Guide rapide;
4. Arbre moteur;
5. Outil accessoire;
6. Bouchon de chargement (uniquement
pour l'installation verticale).
Pan B: un bouchon amovible à visser donne l'accès au clapet de non-
retour (voir parag. 10.3). Ne le retirer que pour l'entretien effectué par du
personnel spécialisé.
Pan C: les 4 filetages en laiton forment le siège des 4 pieds d'appui pour
l'installation verticale. Les 2 bouchons à visser de 1" peuvent être élimi-
nés afin de réaliser les branchements vers l'installation, selon la configu-
ration de l'installation que l'on souhaite adopter. Si nécessaire, brancher
le dispositif d'alimentation en eau (puits, citerne, etc.) à la prise « IN »
et le dispositif de distribution à la prise « OUT ». Une grille d'aération est
également présente.
Figure 3
