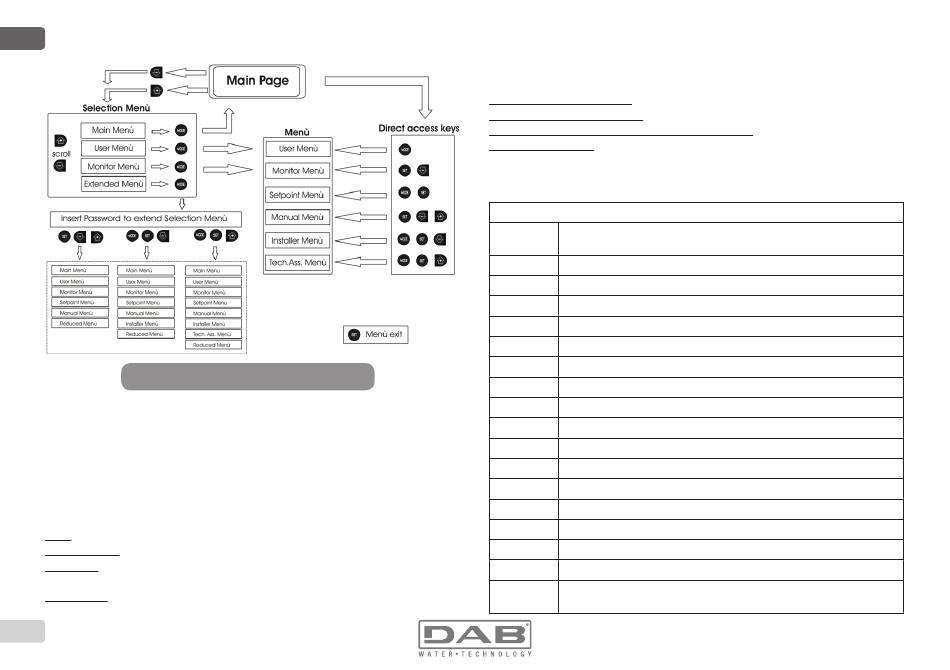

Figure 15: schéma des accès possibles au menu

6.3 - Structure des pages de menu

Au démarrage, des pages de présentation sont affichées : elles com-
prennent le nom du produit et le logo, puis passent à un menu principal.
Le nom de chaque menu, quel qu'il soit, apparaît toujours en-haut de
l'écran.
La page principale comprend toujours :
État: état de fonctionnement (par ex. veille, go, panne, fonctions entrées)
Tours moteur: valeur en [rpm]
Pression: valeur en [bar] ou [psi] en fonction de l'unité de mesure para-
métrée.
Puissance: valeur en [kW] de la puissance absorbée par le dispositif.
136
Si l'événement a lieu, les mentions suivantes peuvent s'afficher:
Indications de panne
Indications d'avertissement
Indication des fonctions associées aux entrées
Icônes spécifiques
Les conditions d'erreur ou d'état qui peuvent s'afficher sur la page princi-
pale sont présentées dans le Tableau 10.
Conditions d'erreur et d'état affichées sur la page principale
État d'erreur de la communication dans le système à système à
Identifiant
GO Erreur Interne 0...16
SB Écriture et relecture sur EE des paramétrages du fabricant
BL Avertissement de manque de tension d'alimentation
PB Blocage pour tension d'alimentation hors-spécification
OC Blocage pour courant excessif dans le moteur de l'électropompe
SC Blocage pour court-circuit sur les phases de sortie
OT Blocage pour surchauffe des bornes de puissance
BP Blocage pour anomalie sur le capteur de pression
NC Pompe non connectée
F1 État/Alarme Fonction flotteur
F3 État/Alarme Fonction désactivation du système
F4 État/Alarme Fonction signal de basse pression
P1 État de fonctionnement avec point de paramétrage auxiliaire 3
P2 État de fonctionnement avec point de paramétrage auxiliaire 2
P3 État de fonctionnement avec point de paramétrage auxiliaire 3
P4 État de fonctionnement avec point de paramétrage auxiliaire 4
Icône com. État de fonctionnement en communication à système à pompes multiples
avec numéro avec l'adresse indiquée
pompes multiples
