Utilisation de l'extrémité « E »:
Il s'agit d'un tournevis à tête plate dont les
dimensions sont adaptées à la manipula-
tion du bouchon d'accès à l'arbre moteur
et,
si l'interface pour le branchement rapide
du système est installée (parag. 15.3),
pour l'accès à la clé de désengagement
de la connexion. Si la clé est perdue ou
endommagée, les mêmes opérations peu-
vent être effectuées à l'aide d'un tournevis
à tête plate des dimensions adéquates.
Utilisation de l'extrémité « F »:
Cet outil a pour fonction d'effectuer l'entretien du clapet de non-retour ;
elle est décrite de manière plus détaillée au parag. 10.3.
10.2 - Vidange du système
Pour vidanger l'eau présente dans le système, procéder comme
suit :
1 - débrancher l'alimentation électrique ;
2 - ouvrir le robinet le plus proche du système afin de couper la
pression de l'installation et la vider la plus possible ;
3 - si une vanne d'interception est présente immédiatement en
aval du système (il est toujours conseillé de la prévoir), la fermer
afin de ne pas faire couler l'eau de l'installation entre le système
et le premier robinet ouvert ;
4 - interrompre le conduit d'aspiration au point le plus proche
du système (il est toujours conseillé de prévoir une vanne
d'interception immédiatement en amont du système) afin de ne
pas vider toute l'installation d'aspiration ;
5 - retirer le bouchon d'écoulement (fig.1 pan E) et laisser
s'écouler l'eau qui se trouve à l'intérieur (2,5 litres environ);
6 - l'eau qui se trouve dans le circuit de distribution en aval du
clapet de non-retour intégré dans le système peut s'écouler au
moment où le système est séparé, ou en retirant le bouchon de
la seconde distribution (si elle n'est pas utilisée).
Bien qu'étant essentiellement déchargé, le système ne parvient
pas à vidanger la totalité d'eau qu'il contient. Lors de la ma-
nipulation du système suite à la vidange, il est probable que de
petites quantités d'eau s'écoulent du système lui-même.

10.3 - Clapet de non-retour

Le système comprend un clapet de non-retour intégré nécessaire à son
bon fonctionnement. La présence de corps solides ou de sable dans
l'eau pourrait provoquer le dysfonctionnement du clapet et donc du
système. Bien qu'il soit recommandé d'utiliser de l'eau claire et de prévoir
Figure 27
éventuellement des filtres à l'entrée, en cas de fonctionnement anormal
du clapet de non-retour, séparer celui-ci du système, le nettoyer et/ou le
remplacer en procédant comme suit:
1- retirer le bouchon d'accès au clapet (Fig.28) ;

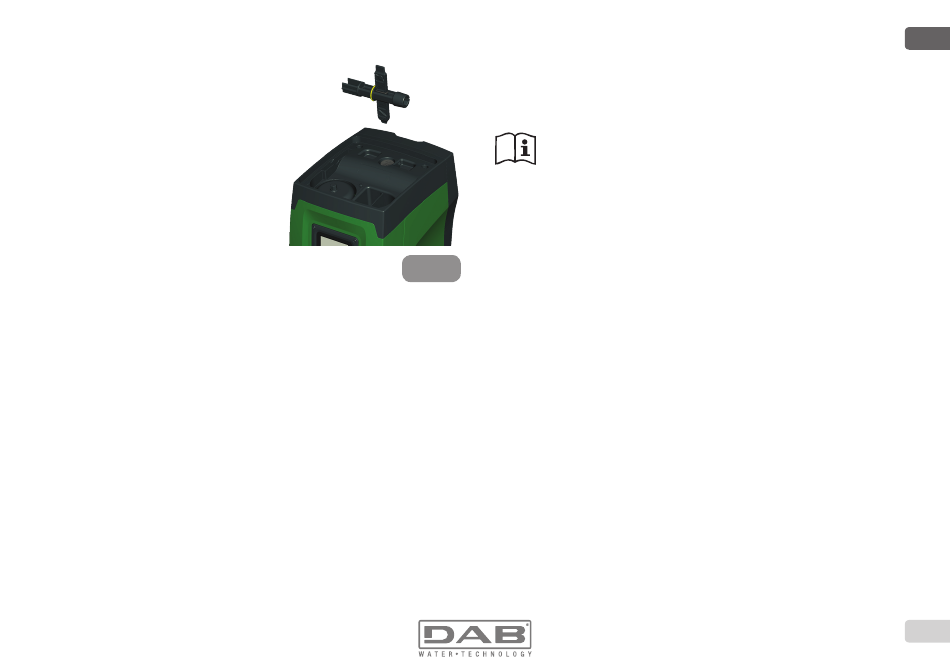

2- introduire la clé cruciforme accessoire dans son extrémité
« F » (parag. 10.1) afin d'imbriquer la languette percée à l'aide
des cliquets d'arrêt (Fig.28);
3- extraire sans tourner : l'opération pourrait nécessiter une cer-
taine force. Une cartouche portant le clapet sur lequel opérer est
extraite. La cartouche reste sur la clé (Fig.28);
4- désengager la cartouche de la clé : les pousser l'une contre
l'autre pour libérer les cliquets. Dévisser la cartouche latérale-
ment (Fig.28);
5- nettoyer le clapet sous l'eau courante, s'assurer qu'il n'est pas
endommagé et le remplacer si nécessaire;
6- introduire à nouveau la cartouche complète dans son siège :
l'opération requiert la force nécessaire à la compression des 2
joints toriques. Au besoin, s'aider éventuellement de l'extrémité
« D » de la clé cruciforme pour pousser. Ne pas utiliser
l'extrémité « F », car les cliquets s'engageraient à nouveau dans
la languette de la cartouche et il ne serait plus possible de les
détacher (Fig. 28) ;
