VERANTWOORDELIJKHEID

De fabrikant is niet aansprakelijk voor de goede werking van
de elektropompen of eventuele schade die hierdoor wordt
veroorzaakt, indien zij onklaar gemaakt of gewijzigd worden
en/of als zij gebruikt worden buiten het aanbevolen werkveld of
in strijd met andere voorschriften die in deze handleiding
worden gegeven.
Hij aanvaardt verder geen enkele aansprakelijkheid voor mogeli-
jke onnauwkeurigheden in deze instructiehandleiding, als deze te
wijten zijn aan druk- of overschrijffouten. Hij behoudt zich het recht
voor om alle wijzigingen aan de producten aan te brengen die hij
noodzakelijk of nuttig acht, zonder de essentiële kenmerken ervan
aan te tasten.

1- ALGEMENE INFORMATIE

Het product is een geïntegreerd systeem bestaande uit een elektrische,
zelfaanzuigende meertraps centrifugaalpomp, een elektronisch circuit dat
hem aanstuurt en een expansievat.
Toepassingen
waterinstallaties voor toevoer en drukvorming voor huishoudelijk of
industrieel gebruik.

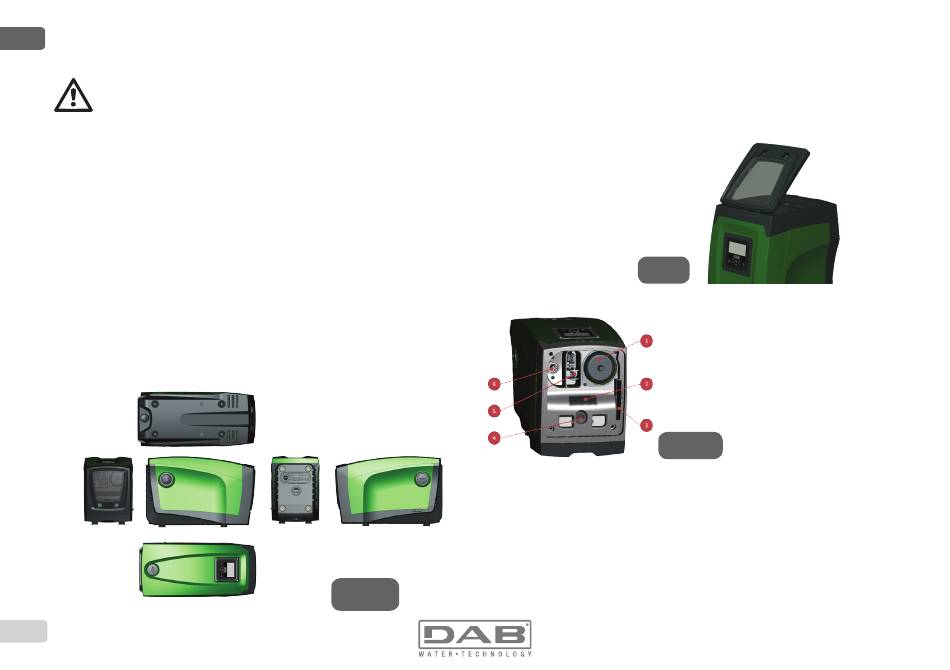

Van buiten ziet het product eruit als een parallellepipedum met 6 vlakken,
zoals op afb.1
A B
224
E
C D
F
Afb. 1
Vlak A: een deurtje biedt toegang tot de technische ruimte. Het
deurtje kan worden verwijderd door twee vingers in de rubberen
grepen te steken, te knijpen en het deurtjedraaien om de scharni-
eren aan de kant tegenover de handgrepen te zwenken (zie afb.2).
Om het deurtje op zijn plaats aan te brengen, steek de scharnieren in hun
behuizingen en sluit het deurtje tot het klikt.
Afb. 2
In de technische ruimte heeft u toegang tot (zie afb.3):
1. Klep van het expansievat;
2. Plaatje met technische gegevens;
3. Beknopte gids;
4. Motoras;
5. Meegeleverd gereedschap;
6. Vuldop (alleen voor verticale
configuratie).
Vlak B: een verwijderbare schroefdop biedt toegang tot de terugslagklep
(zie par. 10.3). Deze mag alleen voor onderhoud worden verwijderd door
gespecialiseerd personeel.
Vlak C: de 4 messing schroefdraden vormen zittingen voor de 4 steun-
pootjes als het apparaat verticaal wordt geïnstalleerd. De 2 schroefdop-
pen van 1" kunnen worden verwijderd om aansluitingen op het systeem
te realiseren, al naargelang de gewenste installatieconfiguratie. In dat
geval moet de installatie van waaruit het water wordt opgenomen (put,
tank, ...) worden verbonden met de aansluiting met de aanduiding "IN" en
het toevoersysteem met de aansluiting met de indicatie "OUT". Boven-
Afb. 3
