B. Eingebaute Staubfilter
2. Entfernen Sie den Staub mithilfe einer weichen Bürste und/oder mittels Druckluft.
Tipp:
Ersetzen Sie grundsätzlich beschädigte und/oder zu stark verschmutzte Luftfilter durch neue Filter.
So setzen Sie einen gereinigten oder neuen Luftfilter ein
1. Schieben Sie den Luftfilter (A) in das Gehäuse und positionieren Sie ihn dort mit einer Hand (B). (Abbildung B-13)
2. Sichern Sie die Position des Luftfilters im Gehäuse, indem Sie die 4 Schrauben festziehen (C).

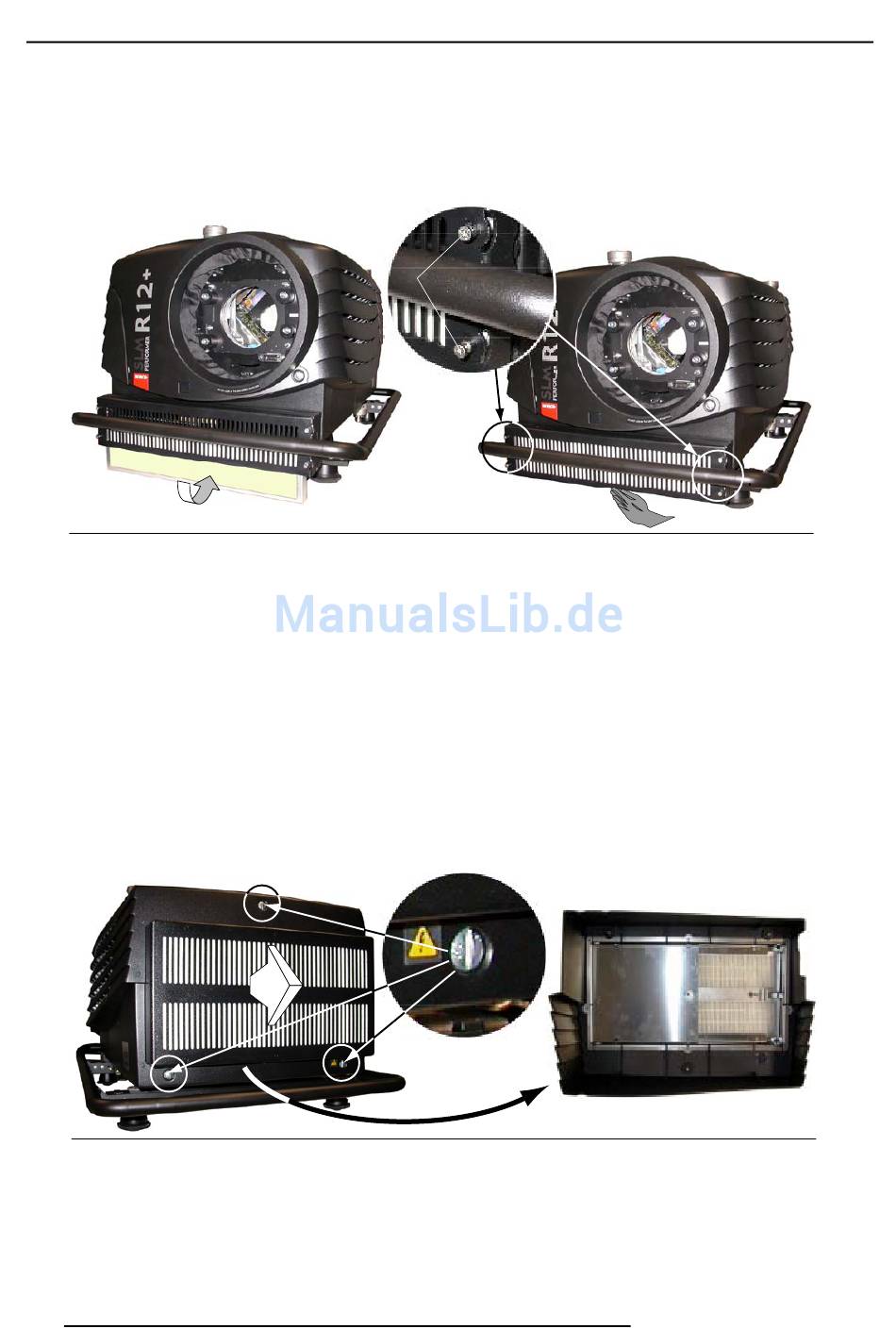

Abbildung B-13
B.2.2.2 Staubfilter an der Rückseite des Projektors
Zugriff auf die Luftfilter
Um Zugriff auf die Luftfilter an der Rückseite des Projektors zu erhalten, muss zunächst die hintere Abdeckung des Projektors
entfernt werden.
Erforderliches Werkzeug
Inbusschlüssel (3 mm)
Entfernen der Abdeckung an der Rückseite
1. Drehen Sie die 3 Befestigungsbolzen, mit denen die Abdeckung am Gehäuse befestigt ist, eine halbe Drehung gegen den Uhr-
zeigersinn. (Abbildung B-14)
2. Entfernen Sie die Abdeckung von der Rückseite des Projektors.
Abbildung B-14
Entfernen der Abdeckung an der Rückseite
Entfernen der Luftfilter
1. Lösen Sie die 6 sechseckigen Kopfschrauben (B) , mit denen das Fixierungsblech (A) an der Abdeckung befestigt ist. (Abbil-
dung B-15)
2. Schieben Sie das Fixierunsblech nach rechts, bis die Schraubenköpfe über den Lücken des Blechs stehen.
132
A
C
A
B
