3. Entfernen Sie das Fixierungsblech von der hinteren Abdeckung.
4. Lösen Sie die 3 sechseckigen Kopfschrauben (C), mit denen die Fixierungsschiene (D) an der Abdeckung befestigt ist. (Abbil-
dung B-16)
5. Schieben Sie die Fixierunsschiene nach rechts, bis die Schraubenköpfe über den Lücken des Blechs stehen.
6. Entfernen Sie die Fixierungsschiene von der hinteren Abdeckung.
Beide Luftfilter (E) können nun zum Zweck der Reinigung oder des Austauschs entfernt werden. (Abbildung B-17)
A

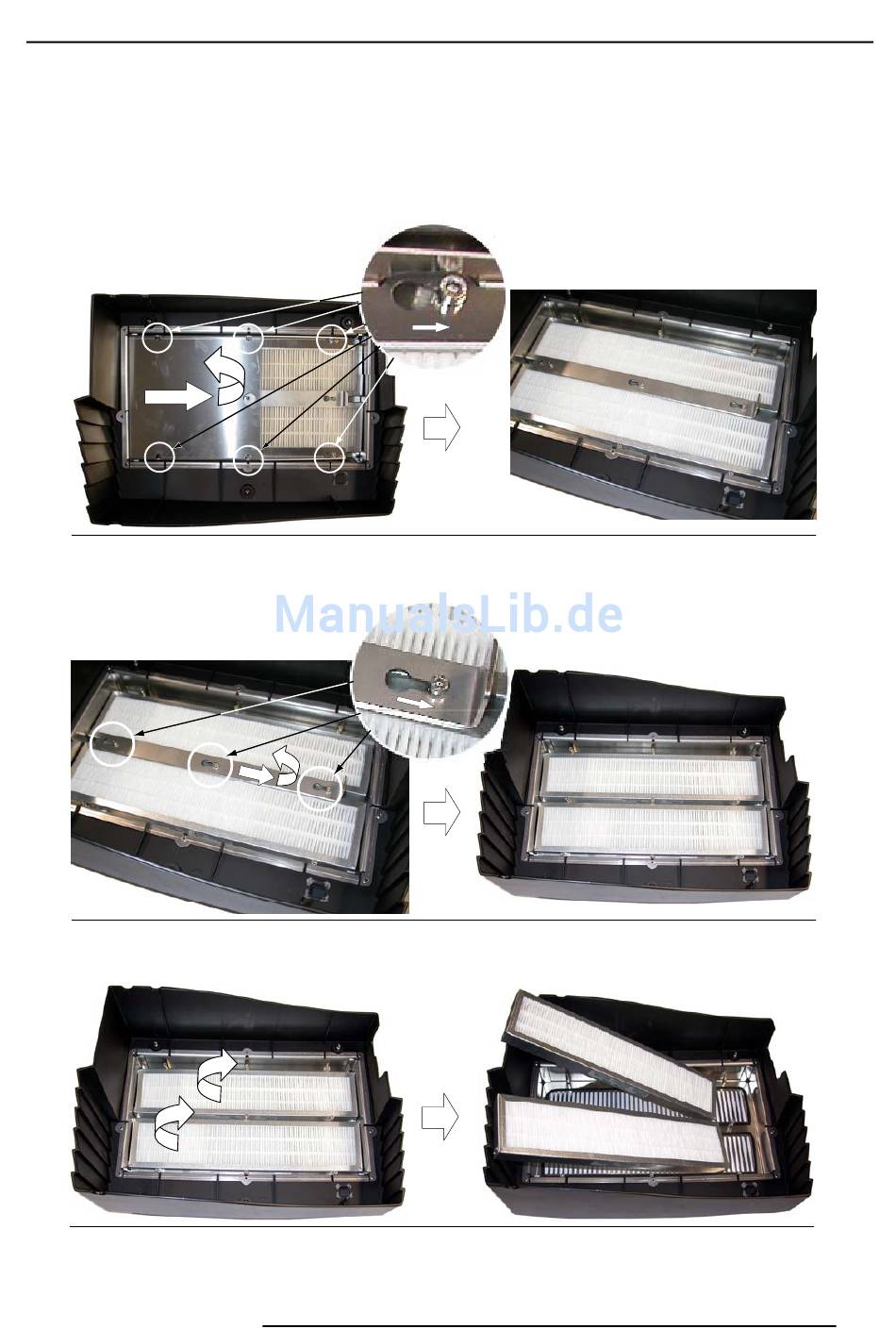

Abbildung B-15
Entfernen des Fixierungsblechs
D
Abbildung B-16
Entfernen der Fixierungsschiene
Abbildung B-17
Entfernen der Luftfilter
R5976654D SLM R12+ 27/01/2005
B
C
E
E
E
C
E
B. Eingebaute Staubfilter
133
